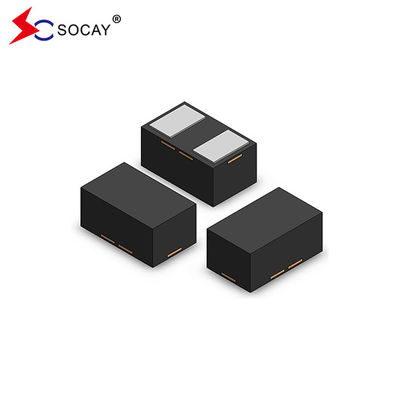

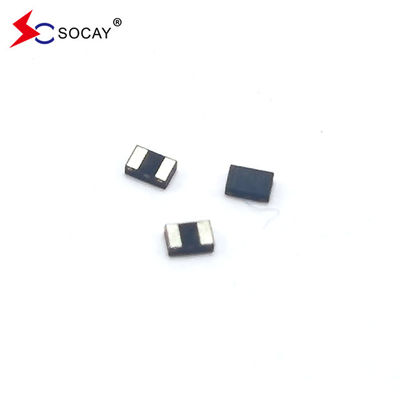

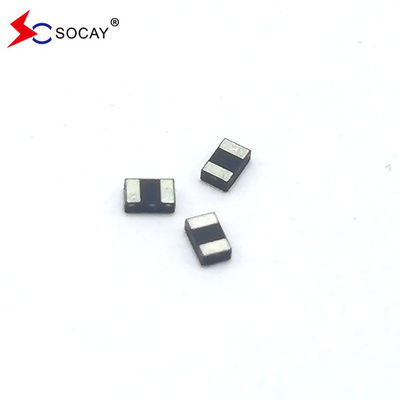

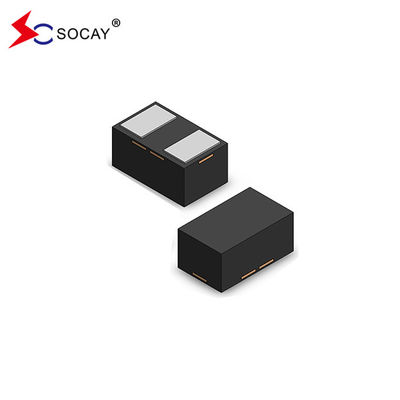

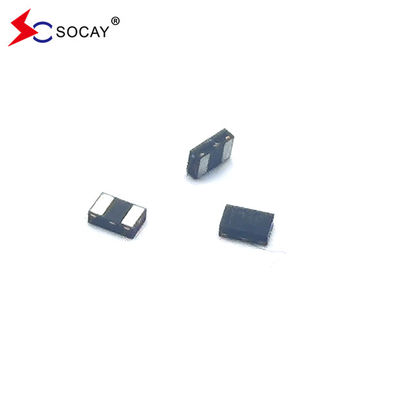

ESD 보호용 낮은 용량 ESD 배열 SE03N6L01GZ 작동 전압 3.3V
ESD 배열 DATASHEET:SE03N6L01GZ_v22041.pdf
ESD 배열 특징:
ESD 배열 응용 프로그램:
ESD 배열 기계적 특성:
ESD 배열 기능 도표:
ESD 배열 절대 최대 등급 (T)A=25°C, 달리 정하지 않은 경우):
| 기호 | 매개 변수 | 가치 | 단위 |
| TL | 납 용접 온도 | 260 (10초) | oC |
| TOP | 작동 온도 범위 | -55 ~ +125 | °C |
| TSTG | 저장 온도 범위 | -55 ~ +150 | °C |
| VESD | IEC61000-4-2 (공기) 에 따른 ESD | ±25 | kV |
| IEC61000-4-2에 따른 ESD (연결) | ±25 | ||
전기 특성 (TA=25°C 다른 규정이 없는 한):
| 매개 변수 | 기호 | 조건 | 미네 | 타이프. | 맥스 | 단위 |
| 역전압 | VRWM | -- | -- | -- | 3.3 | V |
| 분사 전압 | VBR | IT = 1mA | 5.0 | -- | 6.5 | V |
| 누출 전류 | IR | VRWM = 3.3V | -- | -- | 1.0 | μA |
| 클램핑 전압 | VC | IPP = 1A,tP = 8/20μs | -- | 9.0 | -- | V |
| 클램핑 전압 | VC | IPP = 5A, tP = 8/20μs | -- | 19.0 | -- | V |
| 연결 용량 | CJ | VR = 0V, f = 1MHz | -- | 0.4 | -- | pF |
ESD 배열 특성 곡선:
그림 18/20 US 펄스 파동 형태
그림 2ESDP울스W아베포름(IEC 61000-4-2에 따라)
DFN1006-2L 패키지 윤곽 및 차원:
| 기호 | 밀리미터 | 인치 | ||
| 미네 | 맥스 | 미네 | 맥스 | |
| A | 0.450 | 0.550 | 0.018 | 0.022 |
| A1 | 0.010 | 0.070 | 0.000 | 0.003 |
| D | 0.950 | 1.050 | 0.037 | 0.041 |
| E | 0.550 | 0.650 | 0.022 | 0.026 |
| D1 | 0.450 REF | 0.018 REF | ||
| E1 | 0.400 REF | 0.016 REF | ||
| b | 0.275 | 0.325 | 0.011 | 0.013 |
| e | 0.675 | 0.725 | 0.027 | 0.029 |
| L | 0.275 | 0.325 | 0.011 | 0.013 |
| L1 | 0.010 REF | 0.000 REF | ||
