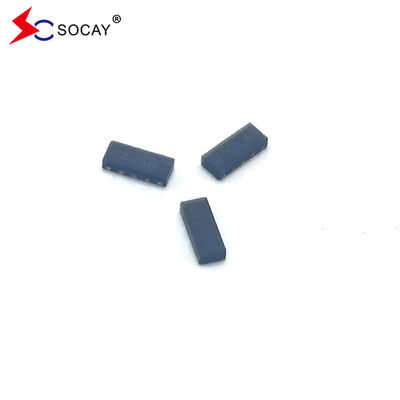

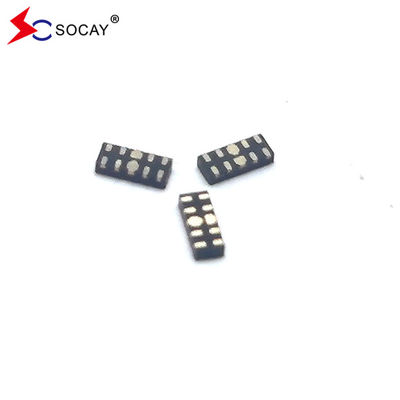

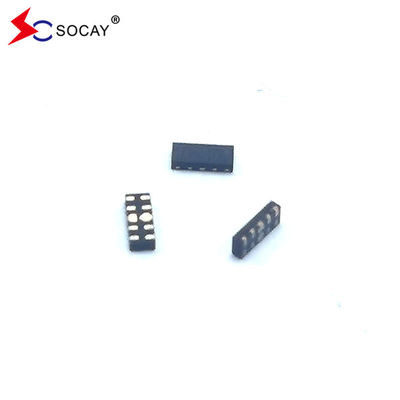

DFN2510-10L ESD 배열 SE05NRD34GU 작업 전압 5.0V ESD 보호
ESD 배열 DATASHEET:SE05NRD34GU_v23071.pdf
ESD 배열 특징:
반응 시간은 < 1 ns
ESD 배열 응용 프로그램:
ESD 배열 기계적 특성:
ESD 배열 기능 도표:
ESD 배열 절대 최대 등급 (T)A=25°C, 달리 정하지 않은 경우):
| 기호 | 매개 변수 | 가치 | 단위 |
| TLST | 납 용접 온도 | 260 (10초) | °C |
| TSTG | 저장 온도 범위 | -55 ~ +150 | °C |
| 톱트 | 작동 온도 범위 | -55 ~ +125 | °C |
| VESD | IEC 61000-4-2 (공기) 에 따른 ESD | ±20 | KV |
| IEC 61000-4-2에 따른 ESD (연결) | ±15 | ||
I-V 곡선 특성:
| 기호 | 매개 변수 |
| IPP | 최대 역 피크 펄스 전류 |
| VC | 클램핑 전압 @ IPP |
| VRWM | 작동 피크 역전압 |
| IR | 최대 역 누출 전류 @ VRWM |
| VBR | 고장 전압 @ IT |
| IT | 시험 전류 |
| IF | 전류 |
| VF | 전압 @ IF |
전기적 특성 (타 = 25°C, 달리 정하지 않은 경우):
| 기호 | 시험 상태 | 최소 | 전형적 | 최대 | 단위 |
| VRWM | GND에 있는 I/O 핀 | -- | -- | 5.0 | V |
| IR | VRWM=5V, T=25°C | -- | -- | 1.0 | μA |
| VBR | IT = 1mA | 6.0 | -- | -- | V |
| VC | IPP=1A, tp=8/20μs | -- | 10 | -- | V |
| VC | IPP=4A, tp=8/20μs | -- | 13 | -- | V |
| CJ | VR=0V, f=1MHz | -- | 0.60 | -- | pF |
| CJ | VR=0V, f=1MHz | -- | 0.40 | -- | pF |
ESD 배열 응용 프로그램 정보:
레이아웃 HDMI 인터페이스를 위한 상위 뷰SE05NRD34GU
DFN2510-10L 패키지 윤곽 및 차원:
| 기호 | 밀리미터 의 크기 | ||
| 미네 | 롬 | 맥스 | |
| A | 0.45 | 0.50 | 0.55 |
| A1 | -- | 0.02 | 0.05 |
| b | 0.15 | 0.20 | 0.25 |
| b1 | 0.35 | 0.40 | 0.45 |
| b2 | 0.20 | 0.25 | 0.30 |
| c | 0.10 | 0.15 | 0.20 |
| D | 2.45 | 2.50 | 2.55 |
| e | 0.50 BSC | ||
| ᄋ | 2.00 BSC | ||
| E | 0.95 | 1.00 | 1.05 |
| L | 0.35 | 0.40 | 0.45 |
| L1 | 0.075 REF | ||
| L2 | 0.050 REF | ||
| h | 0.08 | 0.12 | 0.15 |
| R | 0.05 | 0.10 | 0.15 |
