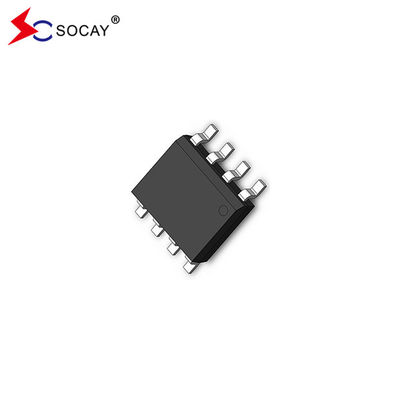

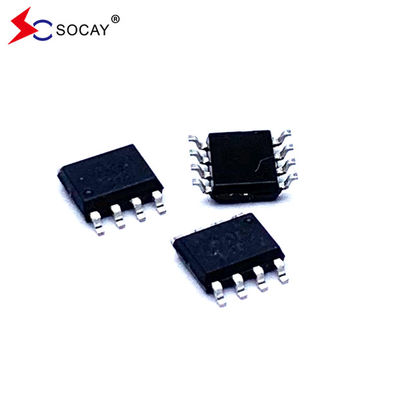

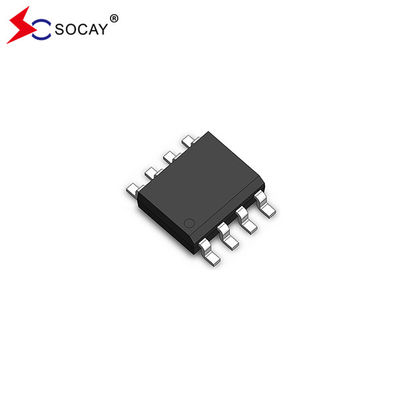

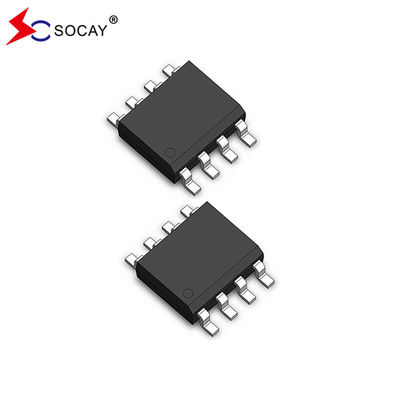

MSOP-8 패키지 ESD 배열 SE02P8M14HA 초저역량 1.5pF @ 3.0V (일반적) ESD 급류 보호
ESD 배열 DATASHEET:SE02P8M14HA_v22071.pdf
ESD 배열 특징:
낮은 작동 및 클램핑 전압
ESD 배열 응용 프로그램:
ESD 배열 기계적 특성:
ESD 배열 기능 도표:
ESD 배열 절대 최대 등급 (T)A=25°C, 달리 정하지 않은 경우):
| 기호 | 매개 변수 | 가치 | 단위 |
| VESD |
IEC 61000-4-2 (공기) 에 따른 ESD IEC 61000-4-2에 따른 ESD (연결) |
±30 ±30 |
KV |
| 톱트 | 작동 온도 | -55~+125 | °C |
| TSTG | 저장 온도 | -55~+150 | °C |
| TLST | 납 용접 온도 | 260 (~ 10초) | °C |
I-V 곡선 특성:
| 기호 | 매개 변수 |
| VRWM | 소명 역전압 |
| IR | 역 누출 전류 @ VRWM |
| Vt1 | 트리거 전압 |
| 이1 | 트리거 전류 @ Vt1 |
| Vh | 유지 전압 |
| 어 | 유지 전류 @ Vh |
| VC | 클램핑 전압 @ IPP |
| IPP | 최대 픽 펄스 전류 |
| VBR | 고장 전압 @ IT |
| CJ | 기생충 용량 |
전기적 특성 (타 = 25°C, 달리 정하지 않은 경우):
| 기호 | 시험 상태 | 최소 | 유형수분 | 맥스흠 | 단위 |
| VRWM | -- | -- | -- | 2.8 | V |
| 난R | VRWM=2.8V, T=25°C | -- | 0.1 | 1.0 | μA |
| Vt1 | 난t1=100μA | 3.0 | 3.7 | 4.5 | V |
| Vh | 난h=10mA | 3.0 | -- | 4.0 | V |
| VC |
난PP=2A, tp=8/20μs (각 줄) |
-- | -- | 5.0 | V |
| VC |
난PP=10A, tp=8/20μs (각 줄) |
-- | -- | 8.0 | V |
| VC |
난PP=24A, tp=8/20μs (각 줄) |
-- | -- | 14.0 | V |
| CJ |
VR3V, f=1MHz (각 줄) |
-- | 1.5 | 2.5 | pF |
ESD 배열특징적 인 곡선:
도1. 8/20μs 펄스 파형 도2.클램핑 전압 VC현재 IPP
그림 3ESD I/O를 GND로 클램핑
(IEC 61000-4-2에 따라 8kV 접촉) Fig4.정규 용량 대 전압
MSOP-8 패키지 개요와 차원:
| 기호 | 밀리미터 | 인치 | ||
| 최소 | 최대 | 최소 | 최대 | |
| A | 4.800 | 5.000 | 0.189 | 0.196 |
| B | 3.800 | 4.000 | 0.150 | 0.157 |
| C | 1.350 | 1.750 | 0.054 | 0.068 |
| D | 0.350 | 0.490 | 0.014 | 0.019 |
| F | 0.400 | 1.250 | 0.016 | 0.049 |
| G | 1.27 BSC | 0.05 BSC | ||
| J | 0.180 | 0.250 | 0.007 | 0.009 |
| K | 0.100 | 0.250 | 0.004 | 0.008 |
| P | 5.800 | 6.200 | 0.229 | 0.244 |
| R | 0.250 | 0.500 | 0.010 | 0.019 |
