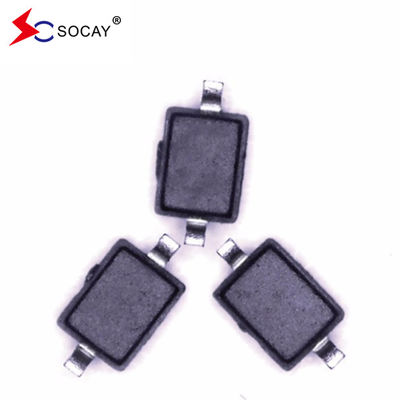

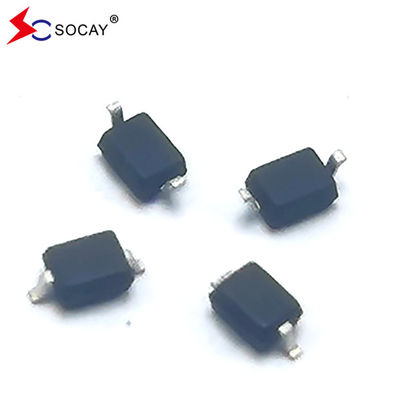

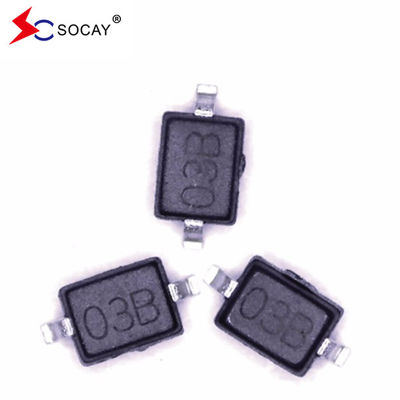

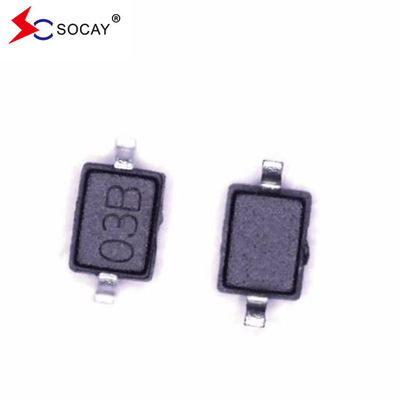

3.3V ESD 보호 다이오드 SE03D3D01GW ESD 보호를 위한 일시적 전압 억제기
ESD 보호 다이오드데이터 셰이트:SE03D3D01GW_v22041.pdf
ESD 보호 다이오드특징:
반응 시간은 <1ns
ESD 보호 다이오드응용 프로그램:
USB 인터페이스
ESD 보호 다이오드기계적 특성:
ESD 보호 다이오드 핀 구성:
ESD 보호 다이오드절대 최대 등급 (T)A=25°C, 달리 정하지 않은 경우):
| 매개 변수 | 기호 | 가치 | 단위 |
IEC 61000−4−2 (공기) 에 따른 ESD | VESD | ±25 | KV |
| 작동 온도 범위 | TJ | -55 ~ +150 | °C |
| 저장 온도 범위 | TSTG | -55 ~ +150 | °C |
| 납 소일링 온도 | TL | 260 | °C |
ESD 보호 다이오드전기적 특성 (타 = 25°C, 달리 정하지 않은 경우):
| 부문 번호 | VRWM (V) (최대) | VB (V) (분) | IT (mA) | VC @ 1A (V) (최대) | VC (V) | IR (μA) (최대) | CJ (pF) (형) | |
| (최대) | (@A) | |||||||
| SE03D3D01GW | 3.3 | 4.0 | 1 | 7.8 | 19.5 | 17 | 0.1 | 0.8 |
전기특징s곡선:
그림 1. 펄스 파동 형태
피그2.반복되지 않는 피크 펄스 전력 대 펄스 시간
피그3. 전력 감소 곡선
피그4.연결 용량 대역전압

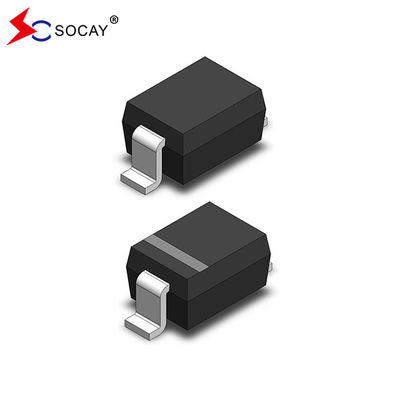

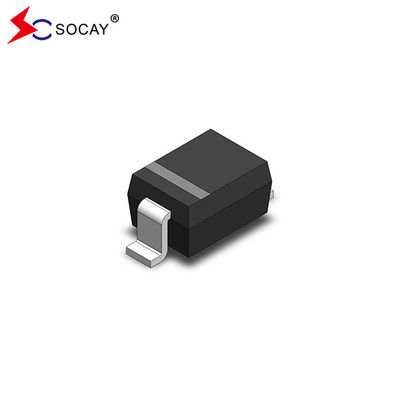

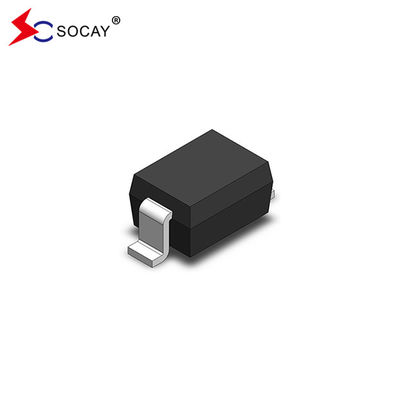

SOD-323 패키지 윤곽 및 차원:
| 기호 | 밀리미터 의 크기 | |
| 미네 | 맥스 | |
| A | -- | 1.00 |
| A1 | 0.00 | 0.10 |
| A2 | 0.80 | 0.90 |
| b | 0.25 | 0.35 |
| c | 0.08 | 0.15 |
| D | 1.20 | 1.40 |
| E | 1.60 | 1.80 |
| E1 | 2.50 | 2.70 |
| e | 1.80 | 2.04 |
| L | 0.475 REF | |
| L1 | 0.25 | 0.40 |
| θ | 0° | 8° |
