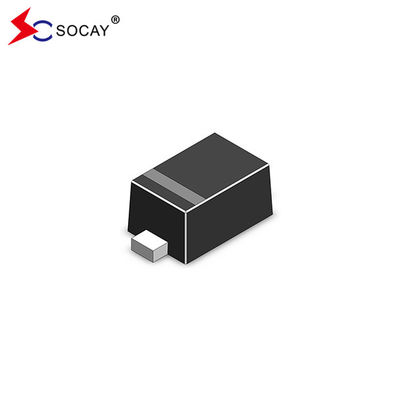

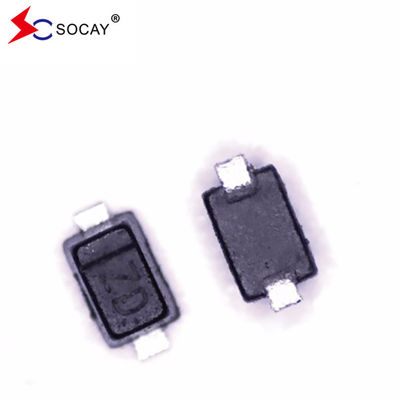

SOCAY 원본 공장 ESD 보호 다이오드 SE12D5V11GW 낮은 클램핑 전압 25V
ESD 보호 다이오드 DATASHEET:SE12D5V11GW_v2108.1.pdf
ESD 보호 다이오드특징:
ESD 보호 다이오드응용 프로그램:
ESD 보호 다이오드기계적 특성:
ESD 보호 다이오드 핀 구성:
ESD 보호 다이오드절대 최대 등급 (T)A=25°C, 달리 정하지 않은 경우):
| 기호 | 매개 변수 | 가치 | 단위 | |
| TL | 납 용접 온도 | 260 (10초) | oC | |
| TSTG | 저장 온도 범위 | -55 ~ +150 | oC | |
| TOP | 작동 온도 범위 | -55 ~ +150 | oC | |
| IEC61000-4-2 (ESD) | 공기 방출 | ±30 | KV | |
| IEC61000-4-2 (ESD) | 연락처 해제 | ±30 | ||
| IEC61000-4-4 (EFT) | 40 | A | ||
I-V 곡선 특성:
| 기호 | 매개 변수 |
| 난PP | 최대 역 피크 펄스 전류 |
| VC | 클램핑 전압 @ IPP |
| VRWM | 작동 피크 역전압 |
| 난R | 최대 역 누출 전류 @ VRWM |
| 난T | 시험 전류 |
| VB | 정전 전압 @ IT |
| 난F | 전류 |
| VF | 전압 @IF |
| C | 최대 용량 @VR=0V & f=1MHz |
ESD 보호 다이오드전기적 특성 (타 = 25°C, 달리 정하지 않은 경우):
| 기호난 | 조건 | 분 | 유형 | 맥스 | 단위 |
| VRWM | --- | --- | --- | 12.0 | V |
| VBR | 난T= 1mA | 14.1 | --- | --- | V |
| 난R | VR=12V | --- | --- | 0.1 | μA |
| VC | 난PP=5.0A, tp = 8/20μs | --- | --- | 25.0 | V |
| CJ | VR= 0V, f = 1MHz | --- | 55.0 | --- | pF |
전기특징s곡선:
그림 1 8/20μs 펄스 파형
그림 2P오시티브 8KV 콘택트IEC 61000-4-2
피그3. 음 8KV 접촉IEC 61000-4-2
SOD-523 패키지 윤곽 및 차원:
| 기호 | 밀리미터 | 인치 | ||||
| 미네 | 롬 | 맥스 | 미네 | 롬 | 맥스 | |
| A | 1.10 | 1.20 | 1.30 | 0.043 | 0.047 | 0.051 |
| B | 0.70 | 0.80 | 0.90 | 0.028 | 0.032 | 0.035 |
| C | 0.50 | 0.60 | 0.70 | 0.020 | 0.024 | 0.028 |
| D | 0.25 | 0.30 | 0.35 | 0.010 | 0.012 | 0.014 |
| J | 0.07 | 0.14 | 0.20 | 0.0028 | 0.0055 | 0.0079 |
| K | 0.15 | 0.20 | 0.25 | 0.006 | 0.008 | 0.010 |
| S | 1.50 | 1.60 | 1.70 | 0.059 | 0.063 | 0.067 |
