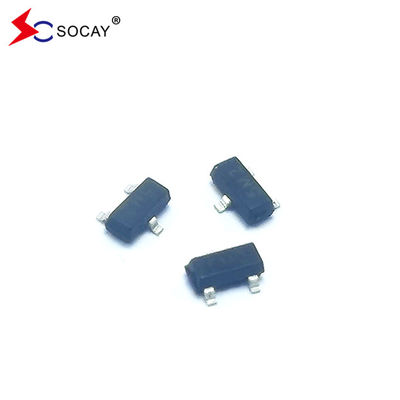

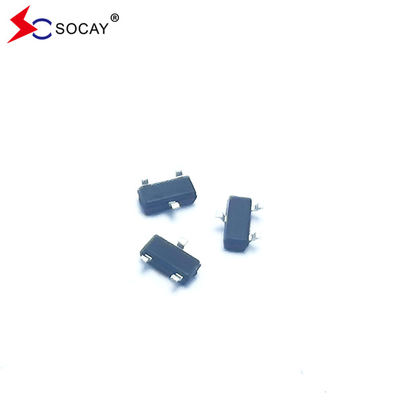

SOT23-3L SOT-23 패키지 ESD 배열 SM712 RS485 송신기의 보호
ESD 배열 DATASHEET:SM712_v2108.1.pdf
ESD 배열특징:
IEC 호환성 (EN61000-4):
ESD 배열응용 프로그램:
ESD 배열 기계적 특성:
ESD 배열 회로 도표:
ESD배열스키마 & PIN 구성:
ESD배열절대 최대 등급 (T)A=25°C, 달리 정하지 않은 경우):
| 등급 | 기호 | 가치 | 단위 |
| 피크 펄스 파워 (tp=8/20μs) | PPP | 400 | W |
| 납 용접 온도 | TL | 260 (10초) | °C |
| 피크 펄스 전류 (tp=8/20μs) | IPP | 17/12 | A |
| 작동 온도 | TJ | -55 ~ +125 | °C |
| 저장 온도 | TSTG | -55 ~ +150 | °C |
I-V 곡선 특성:
| 기호 | 매개 변수 |
| IPP | 최대 역 피크 펄스 전류 |
| VC | 클램핑 전압 @ IPP |
| VRWM | 작동 피크 역전압 |
| IR | 최대 역 누출 전류 @ VRWM |
| VBR | 고장 전압 @ IT |
| IT | 시험 전류 |
| IF | 전류 |
| VF | 전압 @ IF |
ESD배열다이오드 전기적 특성 (타 = 25°C, 달리 정하지 않은 경우):
| 매개 변수 | 기호 | 조건 | 1~3개의 핀과 2~3개의 핀 | 3에서 1 및 3에서 2 핀 | 단위 | ||||
| 분 | 유형 | 맥스 | 분 | 유형 | 맥스 | ||||
| 역 정전전압 | VRWM | 핀 3에서 1 또는 핀 2에서 1 | -- | -- | 12 | -- | -- | 7 | V |
| 역분열 전압 | VBR | IT = 1mA | 13.3 | -- | -- | 7.5 | -- | -- | V |
| 역 누출 전류 | IR | VR = VRWM | -- | -- | 1 | -- | -- | 1 | μA |
| 클램핑 전압 | VC | IPP = 12A, tp = 8/20μs | -- | 30 | 35 | -- | -- | -- | V |
| IPP = 17A, tp = 8/20μs | -- | -- | -- | -- | 18 | 22 | V | ||
| 연결 용량 | Cj | VR = 0V, f = 1MHz | -- | -- | 75 | -- | -- | 75 | pF |
| VR = VRWM, f = 1MHz | -- | 45 | -- | -- | 45 | -- | pF | ||

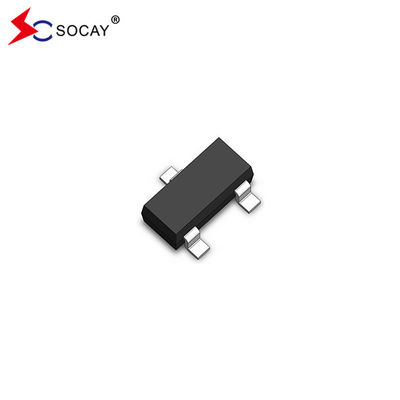

SO23-3L 패키지 윤곽 및 차원:
| 기호 | 밀리미터 | 인치 | ||
| 미네 | 맥스 | 미네 | 맥스 | |
| A | 0.900 | 1.150 | 0.035 | 0.045 |
| A1 | 0.000 | 0.100 | 0.000 | 0.004 |
| A2 | 0.900 | 1.050 | 0.035 | 0.041 |
| D | 2.800 | 3.000 | 0.110 | 0.118 |
| b | 0.300 | 0.500 | 0.012 | 0.020 |
| E | 2.250 | 2.550 | 0.089 | 0.100 |
| E1 | 1.200 | 1.400 | 0.047 | 0.055 |
| e | 0.950 BSC | 0.037 BSC | ||
| L | 0.300 | 0.500 | 0.012 | 0.020 |
| θ | 0° | 8° | 0° | 8° |
