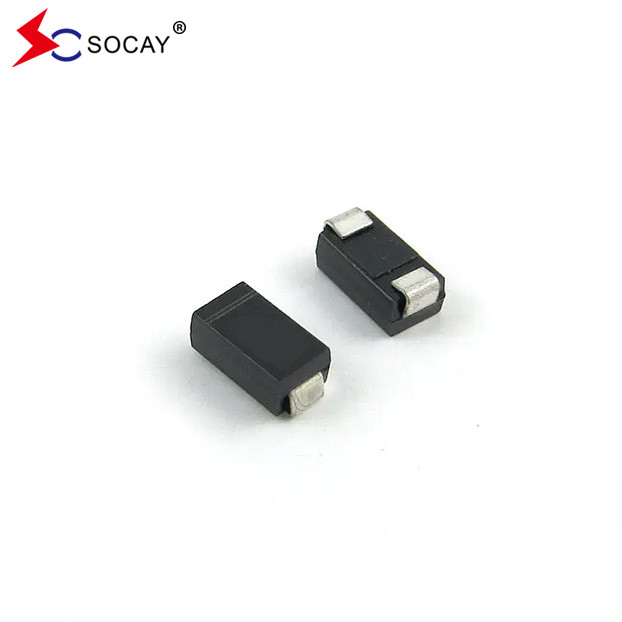

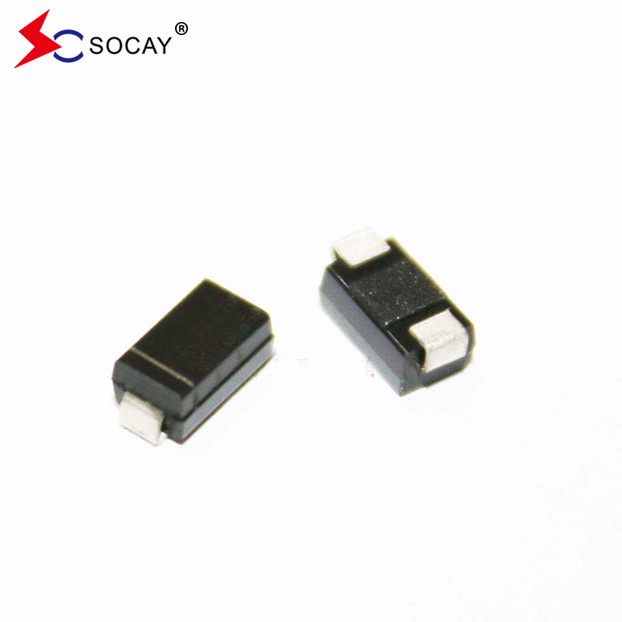

SMA 패키지 실리콘 제너 다이오드 1SMA4728A 1W 3.3V 허용되는 제너 전류 285mA
실리콘 제너 다이오드 데이터 셰이트:1SMA4728A~1SMA4764A (SMA) _v23111.pdf
실리콘 제너 다이오드 특징:
작은 플라스틱 패키지, 표면에 장착할 수 있는 디자인
실리콘 제너 다이오드 기계 날짜:
실리콘 제너 다이오드 기호:
실리콘 제너 다이오드 절대 최대 등급 (TA=25°C):
| 제너 다이오드 매개 변수 | 기호 | 가치 | 단위 |
| Tc=75°C에서 전력 분산 | PD | 1 | W |
| IF = 200 mA의 전압 | VF | 1.2 | V |
| 분기 온도 범위 | TJ | -55 ~ +150 | °C |
| 저장 온도 범위 | TS | -55 ~ +150 | °C |
실리콘 제너 다이오드 전기 특성 (TA=25°C):
| 제너 다이오드부문 번호 | 제너 다이오드제너 전압 범위 (1) | 제너 다이오드IZT | 동적 저항 | 역류 |
허용되는 제너 전류 |
|||
| VZ @ IZT | ZZT @ IZT | IR @ VR | ||||||
| 미니 (V) | 부호 (V) | 최대 (V) | (mA) | 최대. | 최대. ((μA) | (V) | IZM (mA) | |
| 1SMA4728A | 3.10 | 3.3 | 3.50 | 75 | 10 | 100 | 1 | 285 |
| 1SMA4730A | 3.70 | 3.9 | 4.10 | 64 | 9 | 50 | 1 | 243 |
| 1SMA4731A | 4.06 | 4.3 | 4.56 | 58 | 9 | 25 | 1 | 219 |
| 1SMA4732A | 4.50 | 4.7 | 4.93 | 53 | 8 | 10 | 1 | 203 |
| 1SMA4733A | 4.84 | 5.1 | 5.36 | 49 | 7 | 10 | 1 | 186 |
| 1SMA4734A | 5.32 | 5.6 | 5.92 | 45 | 5 | 10 | 2 | 170 |
| 1SMA4735A | 5.86 | 6.2 | 6.51 | 41 | 2 | 10 | 3 | 154 |
| 1SMA4736A | 6.46 | 6.8 | 7.18 | 37 | 3.5 | 10 | 4 | 140 |
| 1SMA4737A | 7.12 | 7.5 | 7.88 | 34 | 4 | 10 | 5 | 127 |
| 1SMA4738A | 7.79 | 8.2 | 8.67 | 31 | 4.5 | 10 | 6 | 116 |
| 1SMA4739A | 8.60 | 9.1 | 9.59 | 28 | 5 | 10 | 7 | 104 |
| 1SMA4740A | 9.50 | 10 | 10.5 | 25 | 7 | 10 | 7 | 95 |
| 1SMA4741A | 10.4 | 11 | 11.6 | 23 | 8 | 5 | 8 | 86 |
| 1SMA4742A | 11.4 | 12 | 12.6 | 21 | 9 | 5 | 9 | 79 |
| 1SMA4743A | 12.4 | 13 | 14.1 | 19 | 10 | 5 | 10 | 71 |
| 1SMA4744A | 13.8 | 15 | 15.8 | 17 | 14 | 5 | 11 | 63 |
| 1SMA4745A | 15.2 | 16 | 17.1 | 16 | 16 | 5 | 12 | 58 |
| 1SMA4746A | 16.8 | 18 | 19.2 | 14 | 20 | 5 | 13 | 52 |
| 1SMA4747A | 19.0 | 20 | 21.2 | 13 | 22 | 5 | 15 | 47 |
| 1SMA4748A | 20.8 | 22 | 23.3 | 12 | 23 | 5 | 17 | 43 |
| 1SMA4749A | 22.8 | 24 | 26.0 | 11 | 25 | 5 | 18 | 38 |
| 1SMA4750A | 25.3 | 27 | 28.9 | 9.5 | 35 | 5 | 21 | 35 |
| 1SMA4751A | 28.2 | 30 | 32.0 | 8.5 | 40 | 5 | 23 | 31 |
| 1SMA4752A | 31.3 | 33 | 34.9 | 7.5 | 45 | 5 | 25 | 28 |
| 1SMA4753A | 34.2 | 36 | 37.9 | 7 | 50 | 5 | 27 | 26 |
| 1SMA4754A | 37.2 | 39 | 41.5 | 6.5 | 60 | 5 | 30 | 24 |
| 1SMA4755A | 40.9 | 43 | 45.6 | 6 | 70 | 1 | 32 | 22 |
| 1SMA4756A | 44.9 | 47 | 49.8 | 5.5 | 80 | 1 | 35 | 20 |
| 1SMA4757A | 48.6 | 51 | 54.0 | 5 | 95 | 1 | 38 | 18 |
실리콘 제너 다이오드 등급 및 특성 곡선:
피그. 1.최대 연속 전력 감소
DO-214AC/SMA 패키지 개요 실리콘 제너 다이오드 차원:
DO-214AC/SMA 패키지 실리콘 제너 다이오드 주문 정보:
| 실리콘 제너 다이오드 부품 번호 | 구성 요소 패키지 | 실리콘 제너 다이오드 양 |
| 1SMA4728A~1SMA4764A | DO-214AC/SMA | 5000 PCS |
