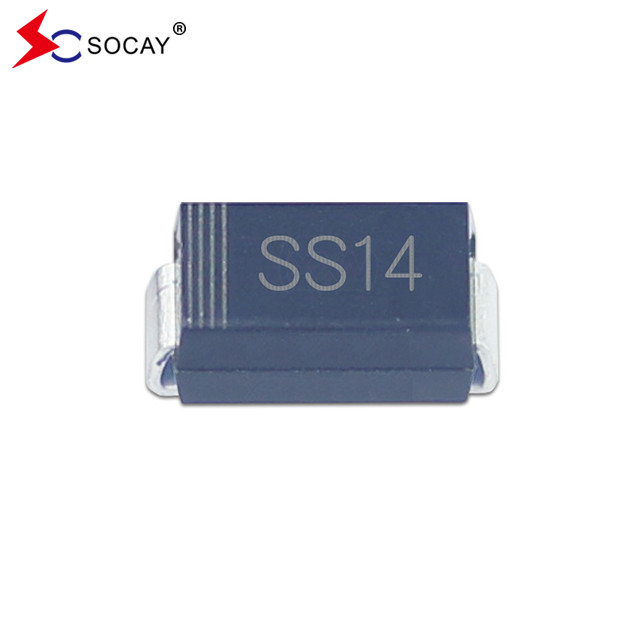

SOCAY SS14A 쇼트키 장벽 다이오드 VRRM 40V VRMS 28V SMD SBD
SBD 데이터 셰이트:SS12A~SS120A ((SMA) _v2211.1.pdf
SBD SS14A 특성:
터미널에서 260°C/10초
RoHS 2002/95/1 및 WEEE 2002/96/EC에 따른 부품
SBD SS14A 기계 데이터:
SS14A의 극성: 레이저 밴드는 카토드 끝을 나타냅니다.
SBD SS14A 주요 등급 및 특징:
| SBD IF ((AV) | 1.0A |
| SBD VRRM | 40V |
| 난FSM | 40A |
| VF | 050V, 0.55V, 0.70V, 0.85V095V |
| TJ 맥스 | 125°C |
SBD SS14A 최대 등급 및 열 특성 (TA= 25°C 다른 표시가 없는 한):
| 부문 | 기호 | SS12A | SS13A | SS14A | SS15A | SS16A | SS18A | SS110A | SS115A | SS120A | 단위 |
|
SBD 최대 Vrm |
VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
| SBD 최대. Vrms | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V |
|
최대 Vdc |
VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
|
SBD Max. 만약 |
난F(AV) | 1 | A | ||||||||
|
SBD 최상 전류 |
난FSM |
40 | A | ||||||||
|
SBD 전압 변화율 |
dv/dt | 10000 | V/μs | ||||||||
|
SBD 열 저항 |
RθJL | 35 | °C/W | ||||||||
|
SBD 운영 단절 및 저장소 온도 범위 |
TJTSTG | 65~+125 | °C | ||||||||
| 참고: 0.2 x 0.2 ′′ (5.0 x 5.0mm) 구리 패드 영역이 있는 PCB에 장착된다. | |||||||||||
SBD SS14A 전기 특성 (T)A= 25°C 다른 표시가 없는 한):
| SBD 항목 | SBD 시험 조건 | 기호 | SS12A |
SS13A~ SS14A |
SS15A~ SS16A |
SS18A~ SS110A |
SS115A~ SS120A |
단위 | |
| 즉시 Vf | IF=1.0A(2) | VF | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | V | |
| SBD Ir | VR=VDC | Tj=25°C | IR | 0.5 | mA | ||||
| Tj=100°C | 5.0 | ||||||||
| 참고 2: 펄스 테스트: 300μs 펄스 폭, 일주기의 1% | |||||||||
SBD SS14A 차원:
SBD SS14A 알림:
난F ((AV)가장 나쁜 경우 80%를 넘지 않아야 합니다.
난FSM: 이 등급은 반복되지 않는 피크 전류를 지정합니다. 이것은 장치의 수명 동안 일반적인 비정상적인 작동에만 적용됩니다.
TJ: 높은 신뢰성을 보장하기 위해 장치를 사용할 때이 등급을 낮추십시오.J100°C 이하의
