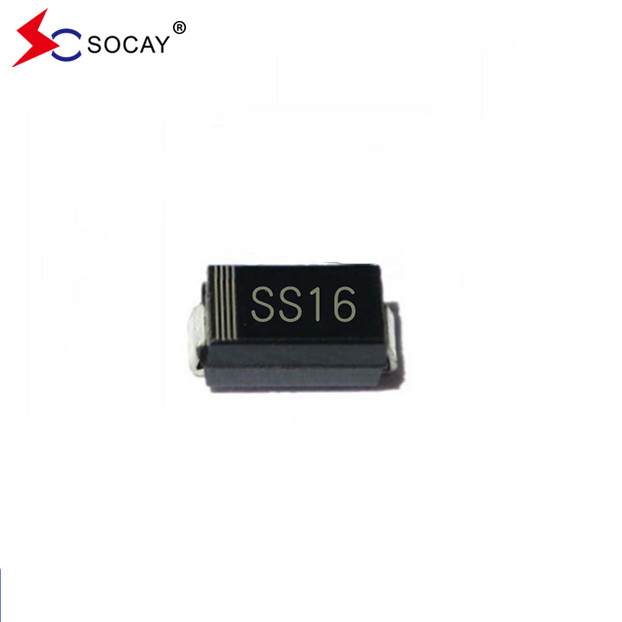

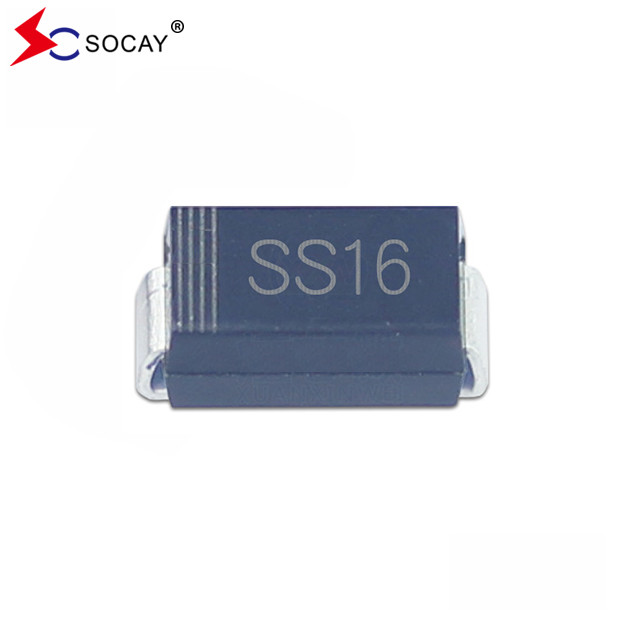

SMD 패키지 60V 쇼트키 수정기 SS16A 쇼트키 다이오드 DO-214AC
스콧키 장벽 다이오드 데이터 셰이트:SS12A~SS120A ((SMA) _v2211.1.pdf
SS16A 쇼트키 다이오드 특성:
이 쇼트키 직렬기 SS16A 부품은 RoHS 2002/95/1 및 WEEE 2002/96/EC에 적합합니다
SS16A 쇼트키 다이오드 물리적 매개 변수:
그것의 극성: 레이저 밴드는 카토드 끝을 나타냅니다
SS16A 스콧키 다이오드 주요 등급 및 특성:
| 쇼트키 다이오드 IF ((AV) | 1.0A |
| 스콧키 다이오드 VRRM | 20V ~ 200V |
| 전류의 최대 전류난FSM | 40A |
| SBD VF | 050V, 0.55V, 0.70V, 0.85V095V |
| SS16A TJ 맥스 | 125°C |
스콧키 다이오드 최대 등급 & 열 데이터 (TA= 25°C 다른 표시가 없는 한):
| 스코트키 부문 | 기호 | SS12A | SS13A | SS14A | SS15A | SS16A | SS18A | SS110A | SS115A | SS120A | 단위 |
|
스코트키 맥스. 반복적인 피크 역전압 |
스코트키 VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
| 스코트키 다이오드 최대 RMS 전압 | 스코트키 VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V |
|
최대 DC 차단 전압 |
스코트키 VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
|
스콧키 맥스. 평균 공격수 정류
|
난F(AV) | 1 | A | ||||||||
|
쇼트키 다이오드 전류 전류 |
슈트키 1FSM |
40 | A | ||||||||
|
스콧키 다이오드 전압 변화율 (등급 V)R) |
dv/dt | 10000 | V/μs | ||||||||
|
스코트키 열 저항(1) |
RθJL | 35 | °C/W | ||||||||
|
스콧키 다이오드 TJTSTG |
TJTSTG | 65~+125 | °C | ||||||||
| 참고:샷키가0.2 x 0.2 ′′ (5.0 x 5.0mm) 구리 패드 영역으로 PCB에 장착됩니다. | |||||||||||
스콧키 다이오드 전기 데이터 (T)A= 25°C 다른 표시가 없는 한):
| 스콧키 다이오드 제품 | 쇼트키 상태 | 기호 | SS12A |
SS13A~ SS14A |
SS15A~ SS16A |
SS18A~ SS110A |
SS115A~ SS120A |
단위 | |
| 즉각적인 전압 | 스콧키 IF=1.0A(2) | VF | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | V | |
| 스콧키 다이오드 Ir | VR=VDC | Tj=25°C | IR | 0.5 | mA | ||||
| Tj=100°C | 5.0 | ||||||||
| 참고: 샷키 다이오드 펄스 테스트: 300μs 펄스 너비, 일주기의 1% | |||||||||
SS16A 쇼트키 다이오드 차원:
SS16A 스콧키 다이오드 참고:
난F ((AV): 최악의 경우 제품 전류가 80%를 넘지 않는 것이 좋습니다.
난FSM: 이 SS16A 등급은 반복되지 않는 피크 전류를 지정합니다. 이것은 장치의 수명 동안 일반적인 비정상적인 작동에만 적용됩니다.
TJ: 높은 신뢰성을 보장하기 위해 장치를 사용할 때 SS16A Schottky 다이오드의 이 등급을 낮추십시오. 우리는 장치를 T에서 사용해야한다고 조언합니다.J100°C 미니
