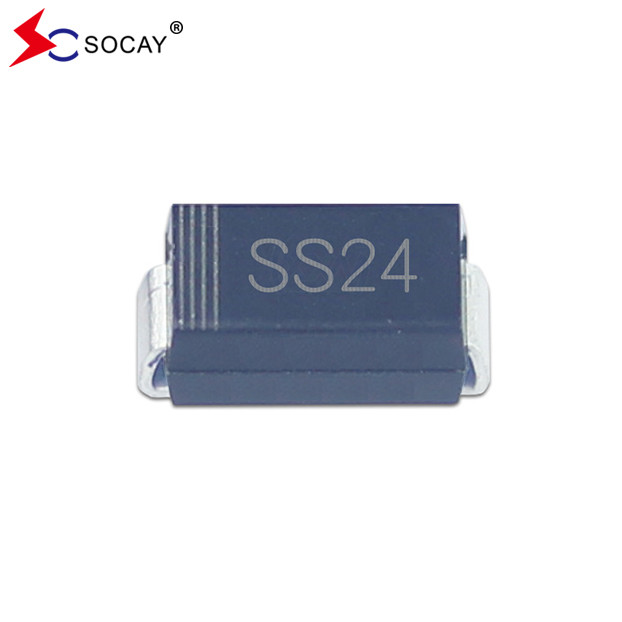

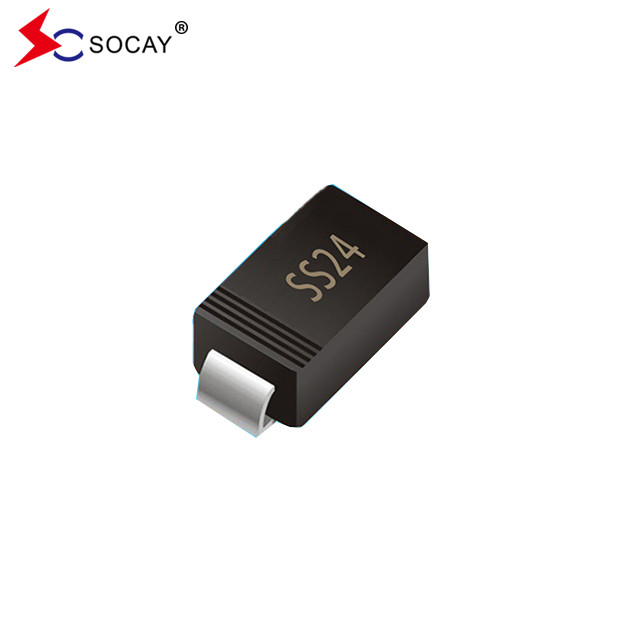

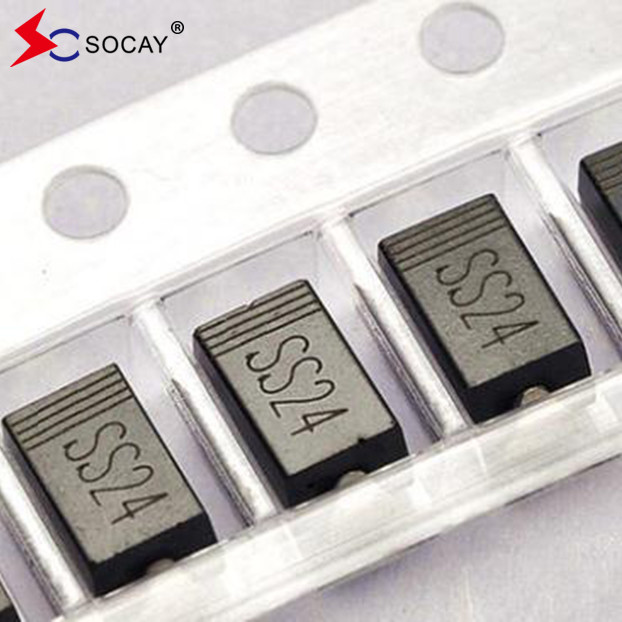

SMA 패키지 쇼트키 수정 SS24A 쇼트키 장벽 다이오드 VRRM 40V 2A 전향 수정 전류
SBD 데이터 셰이트:SS22A~SS220A ((SMA) _v2211.1.pdf
스코트키 수정기 SS24A 특징:
높은 온도 용접: 260 °C/10초 터미널
스코트키 직렬기 SS24A 기계 데이터:
스코트키 수정기 극성: 레이저 대역은 카토드 끝을 나타냅니다.
스코트키 수정기 SS24A 주요 등급 및 특징:
| 쇼트키 수정기 IF ((AV) |
2.0A |
| 스코트키 수정기 VRRM |
20V ~ 200V |
| SS24A IFSM |
50A |
| 스코트키 수정기 SS24A VF |
050V, 0.55V, 0.70V, 0.85V095V |
| TJ 맥스 | 125°C |
스코트키 직렬기 SS24A 최대 등급 및 열 특성:
| 부문 | 기호 | SS22A | SS23A | SS24A | SS25A | SS26A | SS28A | SS210A | SS215A | SS220A | 단위 |
|
스코트키 수정기 최대 반복 피크 역전압 |
VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
| 스코트키 수정기 최대 RMS 전압 | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V |
|
최대 DC 차단 전압 |
VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
|
최대 평균 전속 정류
|
난F(AV) | 2 | A | ||||||||
|
전류의 최대 전류 80.3ms 단 반 시노파 부하에 부착된 |
난FSM |
50 | A | ||||||||
|
전압 변화율 (등급 V)R) |
dv/dt | 10000 | V/μs | ||||||||
|
Schottky 수정기 융합(1) |
RθJL | 35 | °C/W | ||||||||
|
운영 단절 및 저장소 온도 범위 |
TJTSTG | 65~+125 | °C | ||||||||
| 참고: 0.2 x 0.2 ′′ (5.0 x 5.0mm) 구리 패드 영역이 있는 PCB에 장착된다. | |||||||||||
SBD SS24A 전기 특성 (T)A= 25°C 다른 표시가 없는 한):
| 부문 | 시험 조건 | 기호 | SS22A |
SS23A~ SS24A |
SS25A~ SS26A |
SS28A~ SS210A |
SS215A~ SS220A |
단위 | |
| 즉각적인 전압 | IF=2.0A(2) | VF | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | V | |
| 역류 | VR=VDC | Tj=25°C | IR | 0.5 | mA | ||||
| Tj=100°C | 5.0 | ||||||||
| 참고 2: 펄스 테스트: 300μs 펄스 폭, 일주기의 1% | |||||||||
스코트키 수정기 SS24A 차원
스코트키 수정기 SS24A
최대 평균 전류: 최악의 경우 전류는 80%를 넘지 않습니다. 그것은 매우 중요합니다.
정량 부하에 부착 된 최대 전류 8.3ms 단일 반 시노파: 이 등급은 반복되지 않는 최고 전류를 지정합니다. 이것은 비정상적인 작업에서만 적용됩니다.일반적으로 장치의 수명 기간 동안.
작업 접점 온도: 높은 신뢰성을 보장하기 위해 장치를 사용할 때이 등급을 낮추십시오. 장치를 T에서 사용해야합니다.J100°C 이하의
