40VRRM SBD 쇼트키 다이오드 SS34A 28VRMS 3A I ((AV) 0.55 VF DO-214AC
SBD 쇼트키 다이오드데이터 셰이트:SS32A~SS320A ((SMA) _v22051.pdf
40VRRM 쇼트키 다이오드 SS34A
RoHS 2002/95/EC 및 WEEE 2002/96/EC에 따른 부품
40VRRM 쇼트키 다이오드 SS34A 기계 데이터:
쇼트키 다이오드 양극성: 컬러 밴드는 카토드 끝을 나타냅니다.
무게: 0.07 그램
스콧키 다이오드 SS34A 주요 등급 및 특징:
| 쇼트키 다이오드 IF ((AV) |
3.0A |
| 스콧키 다이오드 VRRM |
20V ~ 200V |
| SS34A IFSM |
100A |
| 스콧키 다이오드 VF |
045V, 0.55V, 0.70V, 0.85V095V |
| TJ 맥스 | 125°C |
스코트키 다이오드 SS34A 최대 등급 및 열 특성:
|
25°C의 주변 온도에서 등급을 지정해야 한다. 단일 단계 반파 60Hz, 저항 또는 인덕티브 로드, 용량 로드 전류율 20% 감소. |
||||||||||||
| 매개 변수 | 기호 | SS32A | SS33A | SS34A | SS35A | SS36A | SS38A | SS310A | SS315A | SS320A | 단위 | |
|
최대 반복 피크 역전압 |
VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| 최대 RMS 전압 | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
|
최대 DC 차단 전압 |
VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
|
최대 평균 전속 정류
|
I(AV) | 3.0 | A | |||||||||
|
전류의 최대 전류 80.3ms 단 반 시노파 부하에 부착된 (JEDEC 방법) |
IFSM |
100 | A | |||||||||
|
최대 순간적 전압 3.0A |
VF | 0.45 | 0.55 | 0.70 | 0.85 | 0.95 | V | |||||
|
최대 DC 역전류가 정형 DC 차단 전압에서 |
TA=25°C | IR | 0.5 | 0.2 | mA | |||||||
| TA=100°C | 20 | 10 | 2 | |||||||||
| 전형적인 접합 용량1 | CJ | 500.0 | 300.0 | pF | ||||||||
| 전형적인 열 저항2 | RθJA | 88.0 | °C/W | |||||||||
| 작동점 온도 범위 | TJ | -65 ~ +125 | -65에서 +150 | °C | ||||||||
| 저장 온도 범위 | TSTG | -65에서 +150 | °C | |||||||||
|
참고: 1 1MHz에서 측정하고 4.0V DC의 역전압을 적용합니다. 2 0.2" x 0.2" (5.0 mm x 5.0 mm) 구리 패드 부위에 장착됩니다. |
||||||||||||
스콧키 다이오드 SS34A 차원:

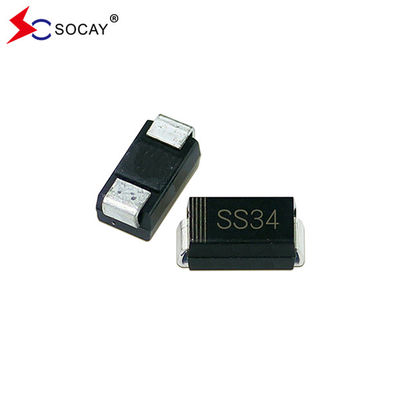

스콧키 다이오드 SS34A
