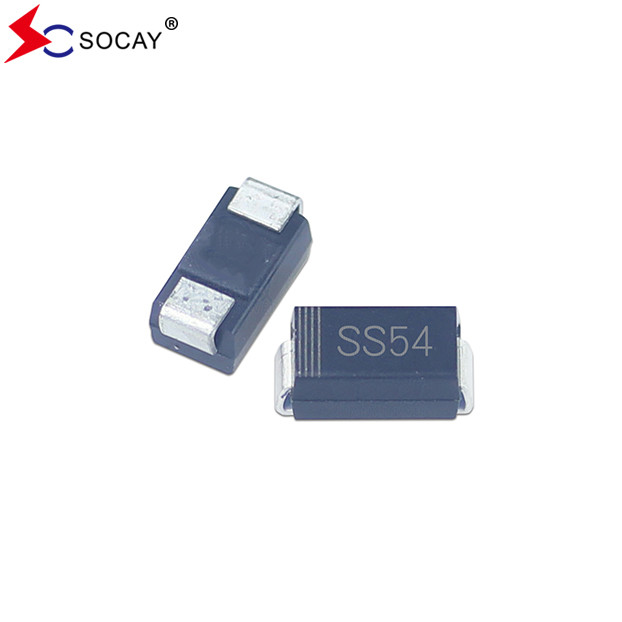

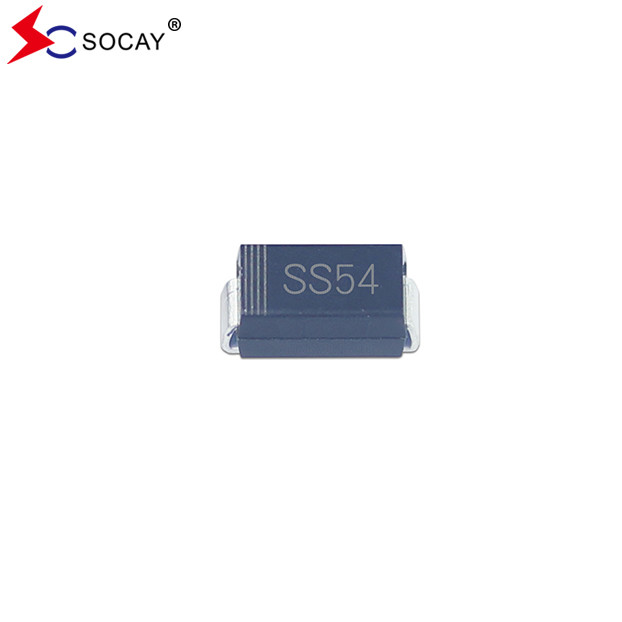

SS54A 40VRRM SBD 표면 마운트 쇼트키 장벽 수정기 DO-214AC ((SMA) 패키지
스콧키 장벽 정제기데이터 셰이트:SS54A~SS520A ((SMA) _v2307.1.pdf
스코트키 장벽 정제기 SS54A
스코트키 장벽 정제기 SS54A 기계적 데이터:
대략 무게 60mg/0.0021ounce
스코트키 장벽 정제기 SS54A 최대 등급 및 열 특성:
| 다른 규정이 없는 한 25°C 온도에서 Schottky 장벽 정제기의 등급. 단일 단계, 반파, 60Hz 저항 또는 인덕티브 부하, 용량 부하의 경우 20% 감소. | ||||||||
| 매개 변수 | 기호 | SS54A | SS56A | SS510A | SS515A | SS520A | 단위 | |
| 정제기 최대 반복 피크 역전압 | VRRM | 40 | 60 | 100 | 150 | 200 | V | |
| 정제기 최대 RMS 전압 | VRMS | 28 | 42 | 70 | 105 | 140 | V | |
| 정제기 최고 DC 차단 전압 | VDC | 40 | 60 | 100 | 150 | 200 | V | |
| 최대 평균 전류 | IF ((AV) | 5.0 | A | |||||
|
정제기 전류80.3ms 단일 반 시노 파동 중복 부하량 (JEDEC 방법)
|
IFSM | 150 | A | |||||
| 정제기 5A의 최대 순간 전압 | VF | 0.55 | 0.70 | 0.85 | V | |||
|
최대 DC 역류 정류 역전압에서 |
Ta=25°C | IR |
1.0 50 |
mA | ||||
| Ta=100°C | ||||||||
| 정제기 전형적인 접점 용량 ((1) | Cj | 500 | 300 | pF | ||||
| 전형적인 열 저항 (2) | RθJA | 60 | °C/W | |||||
| 작동 접점 온도 범위 | TJ | -55 ~ +150 | °C | |||||
| 수정기 저장 온도 범위 | TSTG | -55 ~ +150 | °C | |||||
|
참고: 1. 1MHz에서 측정하고 4V DC의 역전압을 적용합니다. 22.0 "x 2.0" (5 x 5cm) 구리 패드 영역으로 장착 된 PCB. |
||||||||
스코트키 장벽 정제기 SS54A 차원:
스코트키 장벽 정제기 SS54A포장 정보:
| 부문 번호 | 구성 요소 패키지 | 양 |
| SS54A~SS520A | DO-214AC (SMA) | 5000 PCS |
