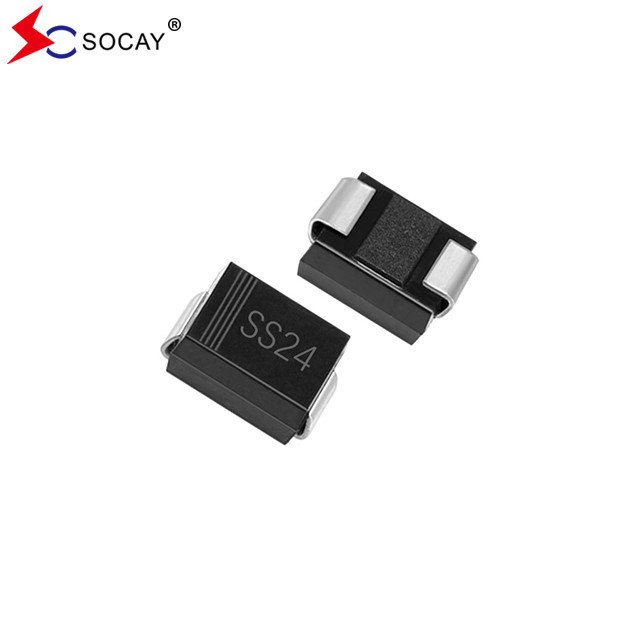

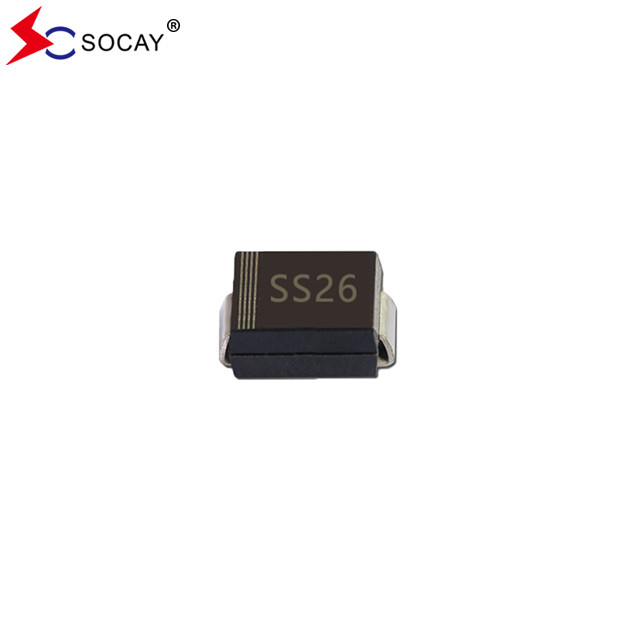

SMD 스콧키 장벽 정정기 20~200VRRM DO-214AA ((SMB) 패키지 SS24B 40VRRM
스콧키 장벽 정제기데이터 셰이트:SS22B~SS220B (SMB) v931.pdf
스코트키 장벽 정제기 SS24B 특징:
IEC 61249 표준에 따른 녹색 폼링 화합물
스콧키 장벽 정제기 SS24B 기계적 데이터:
대략 무게 0.0032온스, 0.092그램
스콧키 장벽 정제기 SS24B 전기 및 열 특성(TA=25°C 다른 표시가 없는 한):
| 매개 변수 | 기호 | SS22B | SS23B | SS24B | SS25B | SS26B | SS28B | SS210B | SS215B | SS220B | 단위 | |
| 최대 반복 피크 역전압 | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| 최대 RMS 전압 | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
| 최대 DC 차단 전압 | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| 최대 평균 전류 | IF ((AV) | 2 | A | |||||||||
| 전류: 8.3ms 단일 반 사이네 웨이브 등급 부하에 겹쳐 | IFSM | 50 | A | |||||||||
| 다이오드당 최대 전압 2A (1번 참고) | VF | 0.5 | 0.7 | 0.8 | 0.9 | V | ||||||
| 정렬된 DC 차단 전압에서 최대 DC 역전류 | TJ=25°C | IR | 0.09 | 0.05 | mA | |||||||
| TJ=100°C | 20 | 1 | ||||||||||
| 전형적인 열 저항 | RθJL | 12 | °C/W | |||||||||
| 작동 접점 및 저장 온도 범위 |
TJ, TSTG |
-55 ~ +150 | -55에서 +175 | °C | ||||||||
|
참고:1.PW=300μsec, 1%의 작업 주기로 하는 펄스 테스트 2.PC 보드에 장착되어 있으며, 구리 패드 면적은 8mm2 (0.013mm) 이다. |
||||||||||||
스코트키 장벽 정제기 SS24B 등급 및특징 곡선:
피그1.전류 감소 곡선:
피그2. 전형적인 역행성 특성:
스코트키 장벽 정제기 SS24B Dimensions / SMB/DO-214AA 패키지 개요 (단위:인치 ((mm)):
스코트키 장벽 수정제 SS24B 포장 정보:
| 부문 번호 | 구성 요소 패키지 | 양 | 포장 옵션 |
| SS22B~SS220B | SMB/DO-214AA | 3000 PCS | 13 "플라스틱 릴 |
| 800 PCS | 7인치 플라스틱 릴 |
