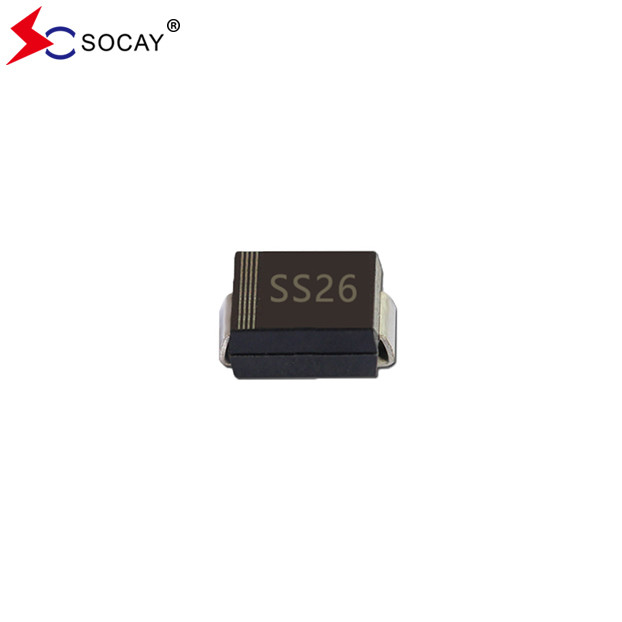

SOCAY 60VRRM 쇼트키 다이오드 SS26B 표면 마운트 쇼트키 장벽 수정기
스콧키 다이오드 데이터 셰이트:SS22B~SS220B (SMB) v931.pdf
스콧키 다이오드 SS26B 특성:
SS26B IEC 61249 표준에 따라 녹색 폼링 화합물
스콧키 다이오드 SS26B의 기계적 데이터:
대략적인 무게: 0.092g.
쇼트키 다이오드 SS26B 전기 및 열 특성 (T)A=25°C 다른 표시가 없는 한):
| 매개 변수 | 기호 | SS26B | 단위 | |
| 최대 반복 피크 역전압 | VRRM | 60 | V | |
| 샷키 다이오드 최대 RMS 전압 | VRMS | 42 | V | |
| 스콧키 다이오드 최대 DC 차단 전압 | VDC | 60 | V | |
| 최대. 평균 전류 | IF ((AV) | 2 | A | |
| 전류: 8.3ms 단일 반 사이네 웨이브 등급 부하에 겹쳐 | IFSM | 50 | A | |
| 스코트키 다이오드 최대 전압 2A 다이오드당 (1번 참고) | VF | 0.7 | V | |
| 스코트키 다이오드 최고 DC 역전류 가등 DC 차단 전압 | TJ=25°C | IR | 0.09 | mA |
| TJ=100°C | 20 | |||
| 쇼트키 다이오드 전형적인 열 저항 | RθJL | 12 | °C/W | |
| 작동 접점 온도 범위와 저장 온도 범위 |
TJ, TSTG |
-55 ~ +150 | °C | |
스콧키 다이오드 SS26B 등급 및 특성 곡선:
피그1전형적인 포워드 특성:
피그2. 작동 온도 절감 곡선:
SMB 스콧키 다이오드 SS26B의 패키지 차원:
(단위:인치 ((mm))
스코트키 다이오드 SS26B의 포장 정보:
| 부문 번호 | 구성 요소 패키지 | 양 | 포장 옵션 |
| SS26B | SMB/DO-214AA | 3000 PCS | 13 "플라스틱 릴 |
| 800 PCS | 7인치 플라스틱 릴 |
