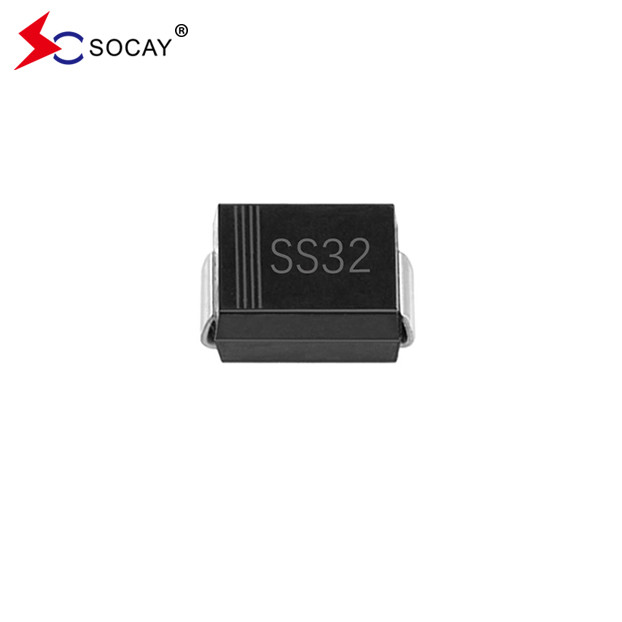

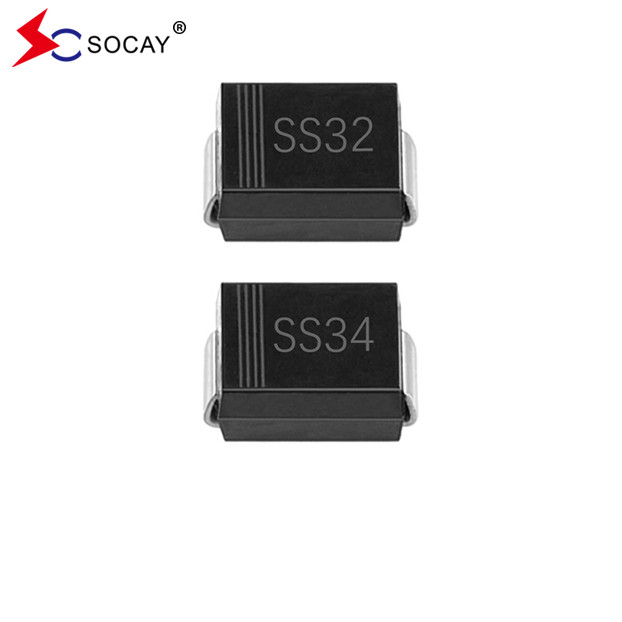

20VRRM 쇼트키 장벽 다이오드 SS32B 표면 마운트 VRMS 14V SMB 패키지
스콧키 장벽 다이오드 데이터 셰이트:SS32B~SS320B (SMB)1.pdf
쇼트키 차단 다이오드 SS32B의 특징:
IEC 61249 표준에 따라 녹색 폼링 화합물.
스코트키 차단 다이오드 SS32B의 기계적 데이터:
스코트키 장벽 다이오드 대략 무게 0.0032 온스, 0.092 그램
쇼트키 장벽 다이오드 SS32B의 전기 및 열 특성:
| 매개 변수 | 기호 | SS32B | SS33B | SS34B | SS35B | SS36B | SS38B | SS310B | SS315B | SS320B | 단위 | ||
| 스콧키 차단 다이오드 맥스. VRRM | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | ||
| 스콧키 장벽 다이오드 최대 RMS 전압 | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | ||
| 최대 VDC | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | ||
| 스콧키 장벽 다이오드 최대. 평균 전류 | IF ((AV) | 3 | A | ||||||||||
| 전류: 8.3ms 단일 반 사이네 웨이브 등급 부하에 겹쳐 | IFSM | 80 | A | ||||||||||
| 최대 VF 3A (참고 1) | VF | 0.5 | 0.74 | 0.8 | 0.9 | V | |||||||
| 정렬된 DC 차단 전압에서 최대 DC 역전류 | TJ=25°C | IR | 0.2 | 0.05 | mA | ||||||||
| TJ=100°C | 20 | 10 | |||||||||||
| 쇼트키 장벽 다이오드 전형적인 열 저항 | (참고 2) | RθJA | 135 | °C/W | |||||||||
| (고기 3) | RθJL | 23 | |||||||||||
| 작동 접점 및 저장 온도 범위 |
TJ, TSTG |
-55 ~ +125 | -55 ~ +150 | -65에서 +175 | °C | ||||||||
|
참고:1.PW=300μsec, 2%의 작업 주기와 함께 펄스 테스트 2FR4 PCB에 장착되어 있고, 단면 구리, 미니 패드입니다. 3FR4 PCB에 장착되어 있으며, 단면 구리, 구리 패드 면적 100cm2입니다. |
|||||||||||||
스코트키 차단 다이오드 SS32B의 등급 및 특성 곡선:
피그1전형적인 포워드 특성:
그림 2 전형적인 역행 특성:
DO-214AA 스콧키 차단 다이오드 SS32B의 패키지 차원:
(단위:인치 ((mm))
포장 정보:
| 부문 번호 | 구성 요소 패키지 | 양 | 포장 옵션 |
| SS32B~SS320B | SMB/DO-214AA | 3000 PCS | 13 "플라스틱 릴 |
| 800 PCS | 7인치 플라스틱 릴 |
