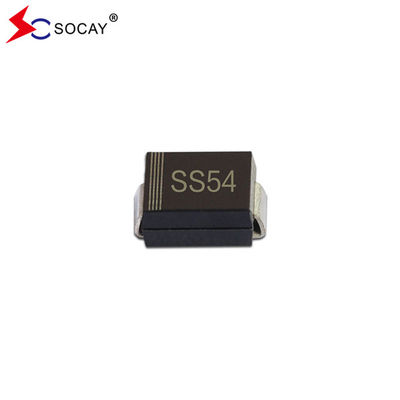

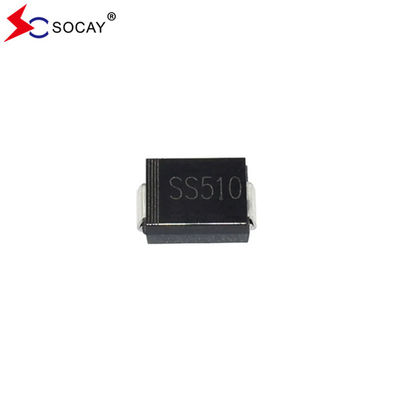

VRRM 40V SS54B 쇼트키 장벽 정제기 0.55V 전압 쇼트키 다이오드
스코트키 장벽 정제기 데이터 셰이트:SS52B~SS520B (SMB) _v22051.pdf
VRRM 40V SS54B 쇼트키 특성:
VRRM 40V SS54B 쇼트키 기계 데이터는 다음과 같습니다.
대략 무게 0.1g / 0.0034oz
쇼트키 장벽 정제 SS52B의 전기 및 열 특성:
| 매개 변수 | 기호 | SS52B | SS54B | SS56B | SS58B | SS510B | SS512B | SS515B | SS520B | 단위 | |
| 최대 VRRM 값 | VRRM | 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | V | |
| 스콧키 장벽 정제기 최대 RMS 전압 | VRMS | 14 | 28 | 42 | 56 | 70 | 84 | 105 | 140 | V | |
| 최대 DC 차단 전압 | VDC | 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | V | |
| 최대. 평균 전류 | IF ((AV) | 5.0 | A | ||||||||
|
피크 전류,80.3ms 단일 반 시노 파동 중복 부하량 (JEDEC 방법)
|
IFSM | 100 | A | ||||||||
| 스콧키 장벽 정제기 5A에서 VF 맥스 | VF | 0.55 | 0.70 | 0.85 | V | ||||||
|
정렬 DC 역전압에서 최대 IR |
Ta=25°C | IR |
1.0 50 |
0.3 25 |
mA | ||||||
| Ta=100°C | |||||||||||
| 융합 용량 (Junction Capacitance) | Cj | 500 | 300 | pF | |||||||
| 열 저항성 (Typ. Thermal Resistance) | RθJA | 50 | °C/W | ||||||||
| 작동 접점 온도 범위 | TJ | -55 ~ +150 | °C | ||||||||
| 저장 온도 범위 | TSTG | -55 ~ +150 | °C | ||||||||
|
참고:11MHz에서 측정하고 4V DC의 역전압을 적용합니다. 22.0 "x 2.0" (5 x 5cm) 구리 패드 영역으로 장착 된 PCB.
|
|||||||||||
스코트키 장벽 정제기 SS52B 등급 및 특성 곡선:
그림 1. SS52B 전류 감소 곡선:
그림 2 SS52B 전형적뒤집어 특징s:
스코트키 장벽 정제기 SS52B SMB 패키지 차원:
플라스틱 표면에 장착된 패키지; 2개의 선
| 기호 | mm | 밀리 | ||
| 미니 | 최대 | 미니 | 최대 | |
| A | 2.13 | 2.46 | 84 | 97 |
| E | 4.06 | 4.70 | 160 | 185 |
| D | 3.3 | 3.94 | 130 | 155 |
| E1 | 5.08 | 5.59 | 200 | 220 |
| A1 | 0.05 | 0.20 | 2.0 | 7.9 |
| L | 0.8 | 1.5 | 32 | 59 |
| C | 0.152 | 0.305 | 6 | 12 |
| b | 1.9 | 2.2 | 75 | 87 |
포장 정보:
| 부문 번호 | 구성 요소 패키지 | 양 |
| SS52B~SS520B | 중소기업 | 3000 PCS |
