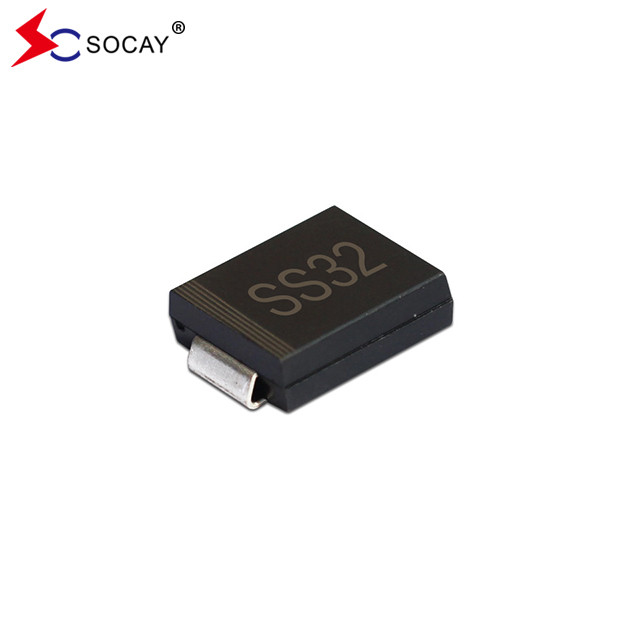

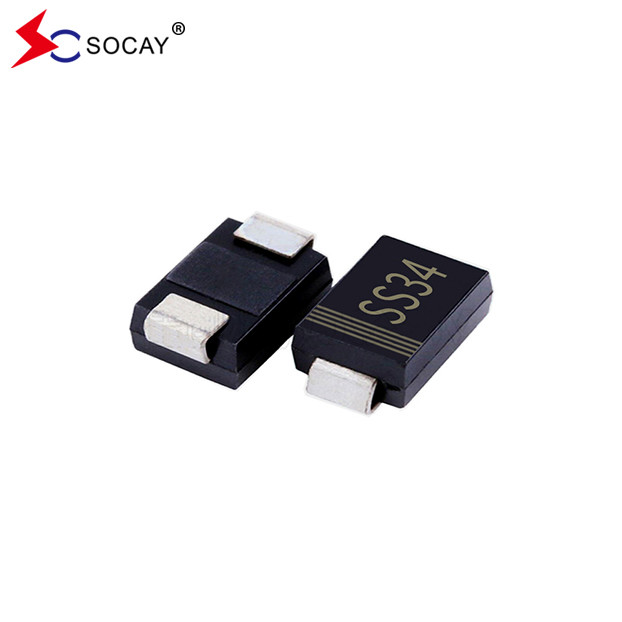

SS34C 스코트키 장벽 다이오드 40VRRM 20VRRM SMC 패키지 스코트키 장벽 수정기
SS34C 쇼트키 장벽 다이오드 데이터 셰이트:SS32C_SS320C ((SMC) _v2311.1.pdf
SS34C 쇼트키 장벽 다이오드 특성:
IEC 61249 표준에 따른 녹색 폼링 화합물
다음은 SS34C Schottky 장벽 다이오드 기계 데이터입니다.
대략 무게는 0.0082온스, 0.2325그램
M최대 등급그리고ESS34C 쇼트키 장벽 다이오드의 전기적 특성:
| 25°C의 주변 온도에서 등급을 지정한다. 다른 것을 명시하지 않는 한. 저항 또는 인덕티브 부하. | ||||||||||||
| 매개 변수 | 기호 | SS32C | SS33C | SS34C | SS35C | SS36C | SS38C | SS310C | SS315C | SS320C | 단위 | |
| 다이오드 최대 반복 피크 역전압 | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| 다이오드 최대 RMS 전압 | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
| 다이오드 최대 DC 차단 전압 | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| 다이오드 최대 평균 전류 | IF ((AV) | 3 | A | |||||||||
| 전류: 8.3ms 단일 반 사이네 웨이브 등급 부하에 겹쳐 | IFSM | 100 | A | |||||||||
| 최대 전압 3A (1번 참고) | VF | 0.5 | 0.74 | 0.8 | 0.9 | V | ||||||
| 정렬된 DC 차단 전압에서 최대 DC 역전류 | TJ=25°C | IR | 0.2 | 0.05 | mA | |||||||
| TJ=100°C | 20 | 2 | 1 | |||||||||
| 다이오드 전형적인 열 저항 | (참고 2) | RθJL | 15 | °C/W | ||||||||
| (고기 3) | RθJA | 110 | ||||||||||
| 작동 접점 온도 범위 | TJ | -55 ~ +125 | -55 ~ +150 | -65에서 +175 | °C | |||||||
| 다이오드 저장 온도 범위 | TSTG | -55 ~ +150 | -65에서 +175 | °C | ||||||||
|
참고:1. PW = 300μsec, 1% 작업 주기로 펄스 테스트. 2FR4 PCB에 장착되어 있으며, 단면 구리, 구리 패드 면적 100cm2입니다. 3FR4 PCB에 장착된, 단면 구리, 미니 패드 |
||||||||||||
SS34C 쇼트키 장벽 다이오드 등급 및 특성 곡선:
도1. 전형적인 전향 특성:
도2. 작동 온도 절감 곡선:
SS34C 쇼트키 장벽 다이오드 SMC/DO-214AB 패키지 개요 (단위:인치 ((mm)):
포장 정보:
| 부문 번호 | 구성 요소 패키지 | 양 | 포장 옵션 |
| SS32C SS34C | SMC/DO-214AB | 3000 PCS | 13 "플라스틱 릴 |
| 800 PCS | 7인치 플라스틱 릴 |
