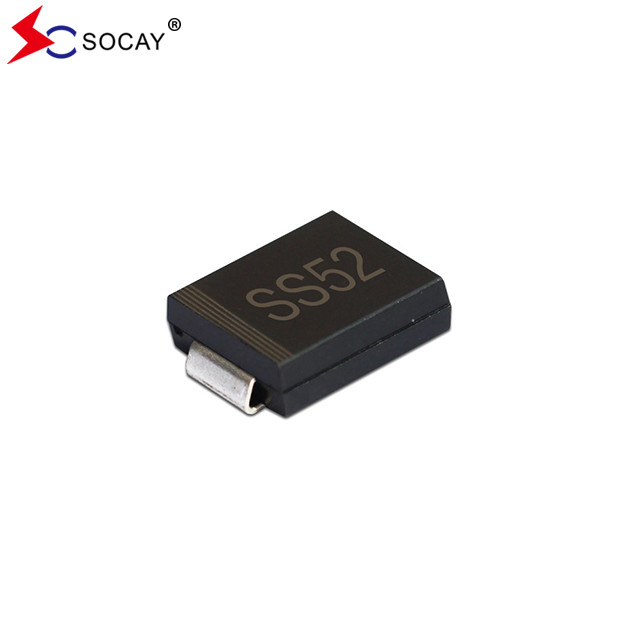

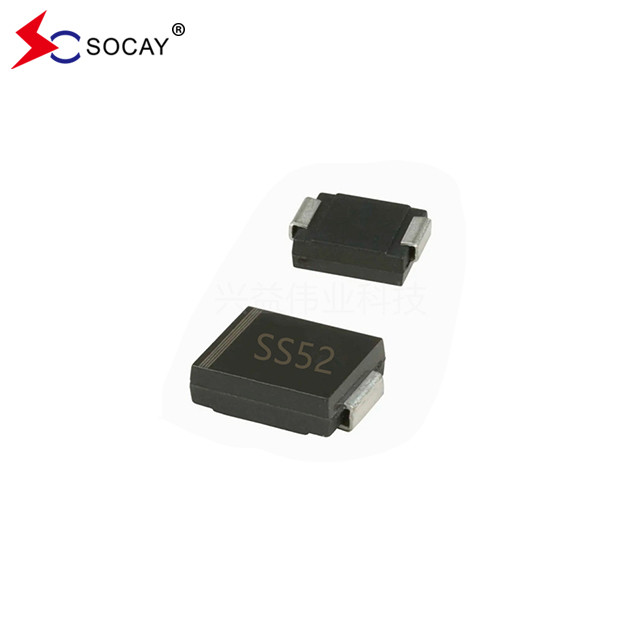

표면 마운트 쇼트키 장벽 정제기 SS52C ~ SS520C 20VRRM DO-214AB 패키지
스코트키 장벽 정제 SS52C~SS520C 데이터 셰이트:SS52C_SS520C ((SMC) _v2311.1.pdf
스코트키 장벽 정제 SS52C ~ SS520C 특징:
IEC 61249 표준에 따른 제품 친환경 굴착 화합물
다음은 기계적 데이터입니다.
스코트키 배리어 수정기 SS52C ~ SS520C 대략. 무게: 0.0082 온스, 0.2325 그램
Max. 등급그리고스콧키 장벽 정제기의 전기적 특성 SS52C ~ SS520C:
| 25°C의 주변 온도에서 등급을 지정한다. 다른 것을 명시하지 않는 한. 저항 또는 인덕티브 부하. | ||||||||||||
| SS52C~SS520C 매개 변수 | 기호 | SS52C | SS53C | SS54C | SS55C | SS56C | SS58C | SS510C | SS515C | SS520C | 단위 | |
| 최대 반복 피크 역전압 VRRM | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| SS52C ~ SS520C 최대 RMS 전압 | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
| SS52C ~ SS520C 최대 DC 차단 전압 | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| 최대 IF (AV) TL = 75°C | IF ((AV) | 5 | A | |||||||||
| SS52C~SS520C IFSM: 8.3ms 단일 반 시네오브가 등급 부하에 겹쳐 | IFSM | 100 | A | |||||||||
| 최대 전압 5A (1번 참고) | VF | 0.55 | 0.74 | 0.8 | 0.9 | V | ||||||
| 가등 DC 차단 전압의 최대 IR | TJ=25°C | IR | 0.2 | 0.05 | mA | |||||||
| TJ=100°C | 20 | 10 | ||||||||||
|
SS52C ~ SS520C 전형적인 열 저항 (참고 2) |
RθJL | 17 | °C/W | |||||||||
| RθJA | 55 | |||||||||||
| SS52C~SS520C 작동 접점 온도 범위 | TJ | -55 ~ +125 | -55 ~ +150 | -65에서 +175 | °C | |||||||
| SS52C ~ SS520C 저장 온도 범위 | TSTG | -55 ~ +150 | -65에서 +175 | °C | ||||||||
|
참고:1SS52C~SS520C 펄스 테스트 PW = 300μsec, 1% 작업 사이클 2. SS52C ~ SS520C 14mm2 (0.013mm 두께) 구리 패드 영역으로 PC 보드에 장착됩니다. |
||||||||||||
스코트키 장벽 정제 SS52C ~ SS520C 등급 및 특성 곡선:
그림 1. 쇼트키 장벽 정제 SS52C ~ SS520C 전류 감소 곡선:
그림 2. SS52C ~ SS520C 최대 반복되지 않는 급류:
스코트키 장벽 정제기 SS52C~SS520C 패키지 개요 (단위:인치 ((mm)):
포장 정보:
| 부문 번호 | 구성 요소 패키지 | 양 | 포장 옵션 |
| SS52C~SS520C | SMC/DO-214AB | 3000 PCS | 13 "플라스틱 릴 |
| 800 PCS | 7인치 플라스틱 릴 |
