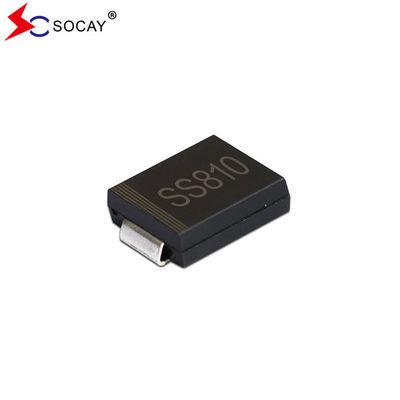

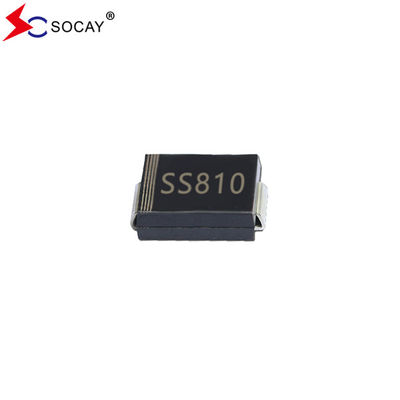

100VRRM 표면 마운트 쇼트키 장벽 다이오드 SS810C 70VRMS 전압 SMC 패키지
스코트키 차단 다이오드 SS810C 데이터 셰이트:SS810C (SMC) _v941.pdf
쇼트키 배리어 다이오드 SS810C 특징은 다음과 같습니다.
SS810C IEC 61249 표준에 따라 녹색 폼링 화합물
스코트키 차단 다이오드 SS810C 기계 데이터:
쇼트키 배리어 다이오드 SS810C 약 무게 0.0082 온스, 0.2325 그램
Max. 등급그리고 쇼트키 장벽 다이오드 SS810C의 전기적 특성:
| SS810C 다른 규정이 없는 한 25°C의 주변 온도에서 등급. 저항 또는 인덕티브 부하. | ||||
| SS810C 매개 변수 | 기호 | SS810C | SS810C 단위 | |
| 스코트키 장벽 다이오드 최대. 반복 피크 역전압 | VRRM | 100 | V | |
| 스콧키 장벽 다이오드 최대 RMS 전압 | VRMS | 70 | V | |
| 스코트키 차단 다이오드 맥스. VDC | VDC | 100 | V | |
| 스콧키 장벽 다이오드 최대 평균 전류 | IF ((AV) | 8 | A | |
| 전류: 8.3ms 단일 반 사이네 웨이브 등급 부하에 겹쳐 | IFSM | 150 | A | |
| SS810C 최대 전압 8A | VF | 0.8 | V | |
| 정렬된 DC 차단 전압에서 최대 DC 역전류 | IR | 50 | μA | |
| 쇼트키 장벽 다이오드 전형적인 열 저항 | (고기 1) | RθJL | 15 | °C/W |
| (참고 2) | RθJA | 110 | ||
| SS810C 작동 접점 및 저장 온도 범위 | TJ,TSTG | -55 ~ +150 | °C | |
|
참고: 1. FR4 PCB에 장착되어 있으며, 단면 구리, 구리 패드 면적 100cm2입니다. 2FR4 PCB에 장착된, 단면 구리, 미니 패드 |
||||
스콧키 차단 다이오드 SS810C 등급 및 특성 곡선:
도1. 쇼트키 장벽 다이오드 SS810C 작동 온도 절감 곡선:
도2 전형적인 전속 특성
스콧키 차단 다이오드 SS810C SMC/DO-214AB 패키지 개요 (단위:인치 ((mm)):
포장 정보:
| 부문 번호 | 구성 요소 패키지 | 양 | 포장 옵션 |
| SS810C | SMC/DO-214AB | 3000 PCS | 13 "플라스틱 릴 |
| 800 PCS | 7인치 플라스틱 릴 |
