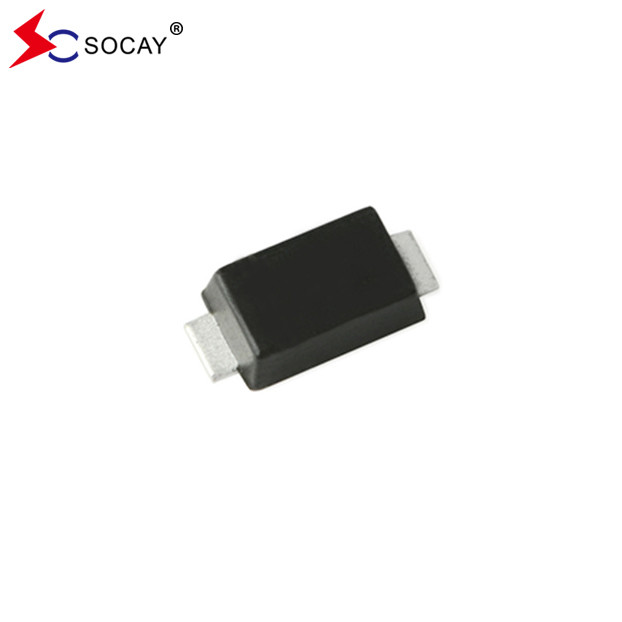

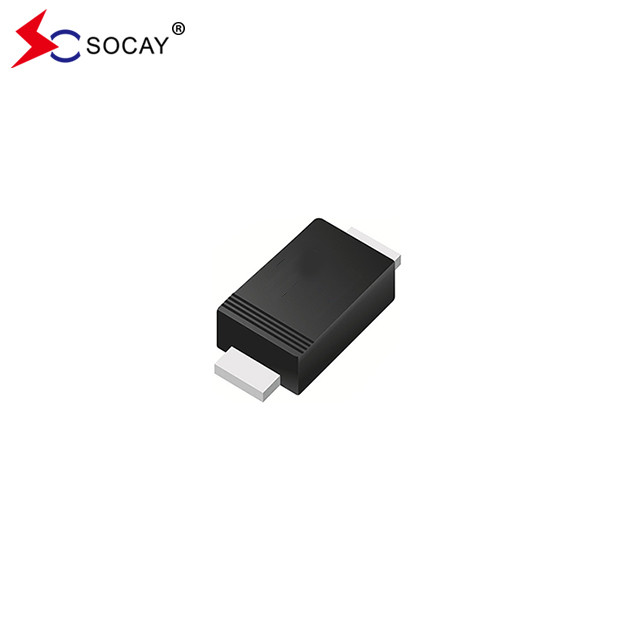

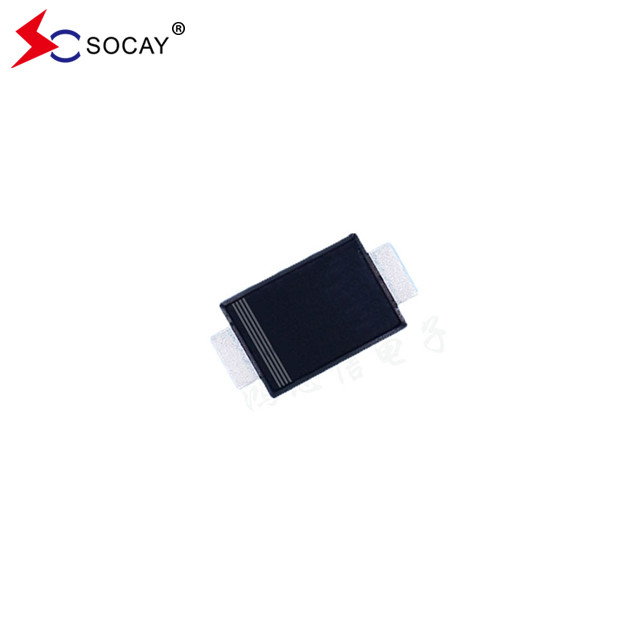

SOD-123FL 패키지 쇼트키 장벽 정제기 SBD102D1~SBD120D1 20~200VRRM SBD104D1
스코트키 장벽 정제기 SBD102D1~SBD120D1 DATASHEET:SBD102D1~SBD120D1 ((SOD-123FL) _v2109.1.pdf
스코트키 장벽 정제기의 특징 SBD104D1:
제품 SBD104D1은 IEC 61249 표준에 따라 녹색 굴착 화합물
스코트키 장벽 정제기의 기계적 데이터 SBD104D1:
그 극성: 컬러 밴드는 카토드 끝을 나타냅니다.
스코트키 장벽 정제기 SBD104D1 전기 및 열 특성 (T)A=25°C 다른 표시가 없는 한):
| SBD104D1 매개 변수 | 기호 | SBD102D1 | SBD103D1 | SBD104D1 | SBD106D1 | SBD110D1 | SBD115D1 | SBD120D1 | 단위 | ||||
|
SBD104D1 최대 VRRM |
VRRM | 20 | 30 | 40 | 60 | 100 | 150 | 200 | V | ||||
| 최대 VRMS | VRMS | 14 | 21 | 28 | 42 | 70 | 105 | 140 | V | ||||
| 최대 VDC | VDC | 20 | 30 | 40 | 60 | 100 | 150 | 200 | V | ||||
| 평균 수정 전류 IF (AV) | IF ((AV) | 1 | A | ||||||||||
| SBD104D1 전류 전속 RMS, D=0.5 | IF ((RMS) | 2 | A | ||||||||||
| SBD104D1 t=8.3ms에서 반복되지 않는 피크 전류 | IFSM | 40 | 30 | A | |||||||||
| 최대 VF IF=1A | VF | 0.55 | 0.7 | 0.8 | 0.85 | V | |||||||
| SBD104D1 VRRM에서 역 누출 전류 | IR | 30 | μA | ||||||||||
|
SBD104D1 전형적인 열 저항력 |
(고기 1) | RθJC | 32 | °C/W | |||||||||
| (참고 2) | RθJA | 200 | |||||||||||
| 전형적인 CJ 등급 VR=0V | CJ | 155 | 125 | 100 | 85 | pF | |||||||
| SBD104D1 작동 접점 온도 및 저장 온도 범위 | TJ,TSTG | -55 ~ +150 | °C | ||||||||||
|
참고:1FR4 PCB에 장착되어 있으며, 단면 구리, 구리 패드 면적 100cm2입니다. 2FR4 PCB에 장착되어 있고, 단면 구리, 미니 패드입니다. |
|||||||||||||
스코트키 배리어 수정기 SBD104D1 SOD-123FL 패키지 개요 (단위:인치 ((mm))):
포장 정보:
| 부문 번호 | 구성 요소 패키지 | 양 | 포장 옵션 |
| SBD102D1~SBD120D1 | SOD-123FL | 3000 PCS | 7인치 플라스틱 릴 |
