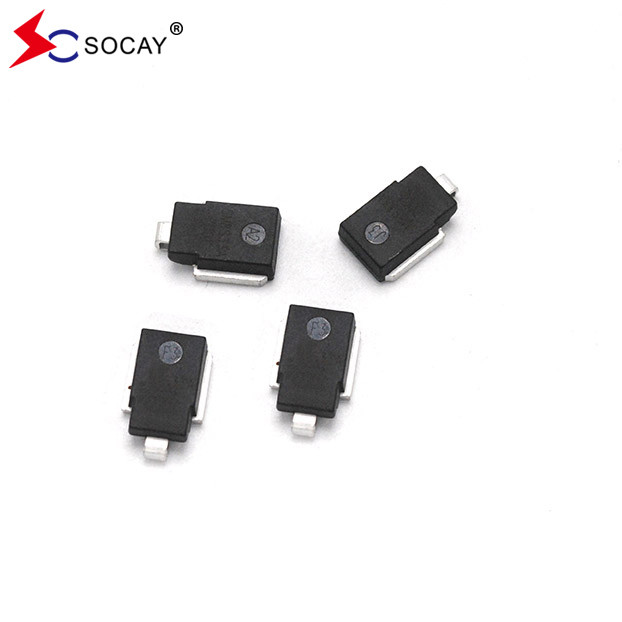

6600W TVS 양방향 TVS SM8S30CAG 일시 전압 억제기
데이터 셰이트:SM8SXXG 시리즈_v23091.pdf
설명:
SM8S 시리즈는 특히 번개와 다른 일시적 전압 사건으로 인해 발생되는 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.
작업 표준
회로와 병렬로 연결되면 장치가 비활성화되면 저항 값이 높으며 회로에 거의 영향을 미치지 않거나 전혀 영향을 미치지 않는 열린 회로로 간주 될 수 있습니다.비정상적인 맥박이 있을 때, 저항 값은 즉시 떨어지고 전류는 순간적으로 방출됩니다. 비정상적인 고전압이 사라지면 높은 저항 상태로 돌아서 회로가 정상적으로 작동합니다.
| 부문 번호 | 작업 피크 뒤집어 전압 VRWM (V) | 분할 전압 VBR (V) | 시험 전류 난T (mA) | 최대 역 누출량 난R @VRWM (μA) | 최대 난R@VRWMTJ=175°C (μA) | 최대 역행급증전류 난PP(A)① | 최대 클램핑 전압 VC @난PP (V) | ||
| 유니 | 2개 | M안쪽. | M엑스. | ||||||
| SM8S30AG | SM8S30CAG | 30.0 | 33.3 | 36.8 | 5.0 | 10 | 150 | 136 | 48.4 |
| SM8S33AG | SM8S33CAG | 33.0 | 36.7 | 40.6 | 5.0 | 10 | 150 | 124 | 53.3 |
| SM8S36AG | SM8S36CAG | 36.0 | 40.0 | 44.2 | 5.0 | 10 | 150 | 114 | 58.1 |
| SM8S40AG | SM8S40CAG | 40.0 | 44.4 | 49.1 | 5.0 | 10 | 150 | 102 | 64.5 |
| SM8S43AG | SM8S43CAG | 43.0 | 47.8 | 52.8 | 5.0 | 10 | 150 | 95.1 | 69.4 |
| SM8S45AG | SM8S45CAG | 45.0 | 50.0 | 55.3 | 5.0 | 10 | 150 | 90.8 | 72.7 |
| SM8S48AG | SM8S48CAG | 48.0 | 53.3 | 58.9 | 5.0 | 10 | 150 | 85.3 | 77.4 |
| SM8S51AG | SM8S51CAG | 51.0 | 56.7 | 62.7 | 5.0 | 10 | 150 | 80.1 | 82.4 |
| SM8S54AG | SM8S54CAG | 54.0 | 60.0 | 66.3 | 5.0 | 10 | 150 | 75.8 | 87.1 |
| SM8S58AG | SM8S58CAG | 58.0 | 64.4 | 71.2 | 5.0 | 10 | 150 | 70.5 | 93.6 |
| SM8S60AG | SM8S60CAG | 60.0 | 66.7 | 73.7 | 5.0 | 10 | 150 | 68.2 | 96.8 |
| SM8S64AG | SM8S64CAG | 64.0 | 71.1 | 78.6 | 5.0 | 10 | 150 | 64.1 | 103.0 |
| SM8S70AG | SM8S70CAG | 70.0 | 77.8 | 86.0 | 5.0 | 10 | 150 | 58.4 | 113.0 |
| SM8S75AG | SM8S75CAG | 75.0 | 83.3 | 92.1 | 5.0 | 10 | 150 | 54.5 | 121.0 |
| SM8S78AG | SM8S78CAG | 78.0 | 86.7 | 95.8 | 5.0 | 10 | 150 | 52.4 | 126.0 |
| SM8S85AG | SM8S85CAG | 85.0 | 94.4 | 104.0 | 5.0 | 10 | 150 | 48.2 | 137.0 |
참고: | |||||||||
SOCAY SM8S 일시적 억제 다이오드 적용:
교통 기록기
ADAS 고급 운전자 보조 시스템
OBD 차량 진단 시스템
DMS 운전자 상태 모니터링 부서
자동차 LED
담배 발등기
자동차 오디오
