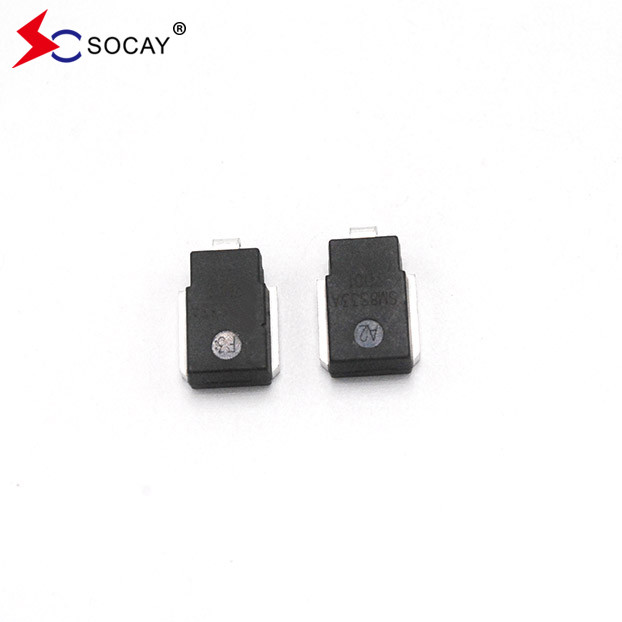

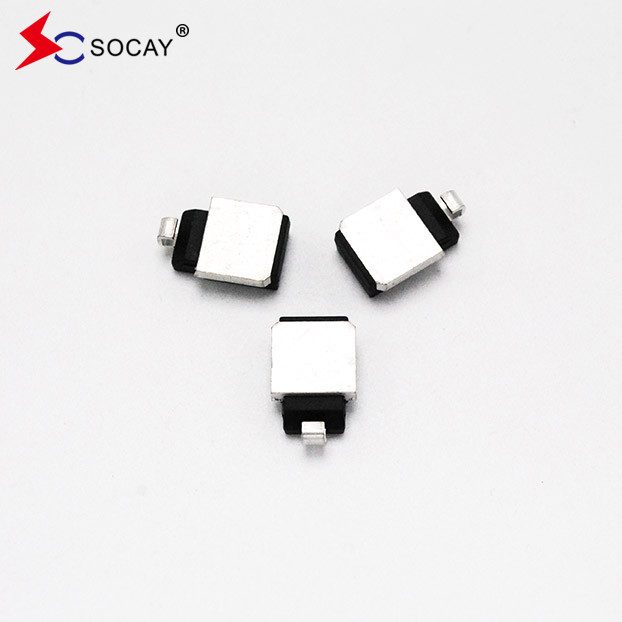

24V SM8S24CAG 회로 보호 부품 DO-218AB 패키지 자동차 TVS 다이오드
데이터 셰이트:SM8SXXG 시리즈_v23091.pdf
설명:
SM8S 시리즈는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.
| 부문 번호 | 작업 피크 뒤집어 전압 VRWM (V) | 분할 전압 VBR (V) | 시험 전류 난T (mA) | 최대 역 누출량 난R @VRWM (μA) | 최대 난R@VRWMTJ=175°C (μA) | 최대 역행급증전류 난PP(A)① | 최대 클램핑 전압 VC @난PP (V) | ||
| 유니 | 2개 | M안쪽. | M엑스. | ||||||
| SM8S10AG | SM8S10CAG | 10.0 | 11.1 | 12.3 | 5.0 | 15 | 250 | 388 | 17.0 |
| SM8S11AG | SM8S11CAG | 11.0 | 12.2 | 13.5 | 5.0 | 10 | 150 | 363 | 18.2 |
| SM8S12AG | SM8S12CAG | 12.0 | 13.3 | 14.7 | 5.0 | 10 | 150 | 332 | 19.9 |
| SM8S13AG | SM8S13CAG | 13.0 | 14.4 | 15.9 | 5.0 | 10 | 150 | 307 | 21.5 |
| SM8S14AG | SM8S14CAG | 14.0 | 15.6 | 17.2 | 5.0 | 10 | 150 | 284 | 23.2 |
| SM8S15AG | SM8S15CAG | 15.0 | 16.7 | 18.5 | 5.0 | 10 | 150 | 270 | 24.4 |
| SM8S16AG | SM8S16CAG | 16.0 | 17.8 | 19.7 | 5.0 | 10 | 150 | 254 | 26.0 |
| SM8S17AG | SM8S17CAG | 17.0 | 18.9 | 20.9 | 5.0 | 10 | 150 | 239 | 27.6 |
| SM8S18AG | SM8S18CAG | 18.0 | 20.0 | 22.1 | 5.0 | 10 | 150 | 226 | 29.2 |
| SM8S20AG | SM8S20CAG | 20.0 | 22.2 | 24.5 | 5.0 | 10 | 150 | 204 | 32.4 |
| SM8S22AG | SM8S22CAG | 22.0 | 24.4 | 26.9 | 5.0 | 10 | 150 | 186 | 35.5 |
| SM8S24AG | SM8S24CAG | 24.0 | 26.7 | 29.5 | 5.0 | 10 | 150 | 170 | 38.9 |
참고: | |||||||||
자동차 TVS 일시적 억제 다이오드의 개요
1자동차 TVS 일시적 억제 다이오드의 광범위한 적용
자동차 수준의 TVS 다이오드는 실용적인 응용 분야에서 일반적인 보호 장치입니다. 그들은 널리 사용됩니다. 자동차 엔터테인먼트 시스템, 역차 레이더, 자동차 전원 공급 장치, 도둑질 방지 장치,자동차 탐색기자동차 마사지 의자, 자동차 MP3 플레이어, 자동차 모터 제어 시스템과학기술과 정보기술의 활발한 발전으로, 차량에 장착된 전자 제품은 점점 더 통합되고 모듈화되고 있습니다.전자 보호 장치 및 제조업체의 기술적 매개 변수에 대해 더 엄격하고 까다로운 요구 사항을 제시해야합니다.- 요구해
2자동차 TVS transient suppression diode에 대한 매개 변수 요구 사항
nS 레벨 반응 속도, 낮은 잔류 전압, 낮은 누출 전류, ISO 7637-2-5A/5B 부하 덤프 테스트에 적합하며 높은 신뢰성그리고 자동차용 AEC-Q101 전자 장치 요구 사항에 적합합니다..
3제조업체의 시스템 인증 요구 사항
자동차를 지나갔어산업 IATF16949 시스템 인증
특징:
최적화된 유리 비활성화 칩
TJ=175°C 능력 높은 신뢰성 및 자동차 요구 사항에 적합합니다.
6600W 피크 펄스 전력 능력, 10/1000μs 파형, 반복 속도 (근무 주기): 0.01 %.
ISO7637-2 5a/5b 및 ISO 16750 로드 덤프 테스트 (시험 조건에 따라 달라집니다) 를 충족합니다.
AEC-Q101 자격을 갖습니다.
낮은 누출 전류.
전압이 떨어졌어
훌륭한 클램핑 능력.
매우 빠른 반응 시간.
RoHS 준수.
적용:
자동차 보호
SM8S 시리즈의 일반적으로 사용되는 TVS 다이오드의 설명
SM8S 시리즈 TVS 다이오드는 자동차 수준의 항 급증 보호 장치입니다. 자동차 TVS 다이오드 제품은 12V, 24V 등의 전압 수준에 따라 사용됩니다.예를 들어 SM8S36A, SM8S30A, SM8S24A, SM8S26A, SM8S28A SM8S33A 등
