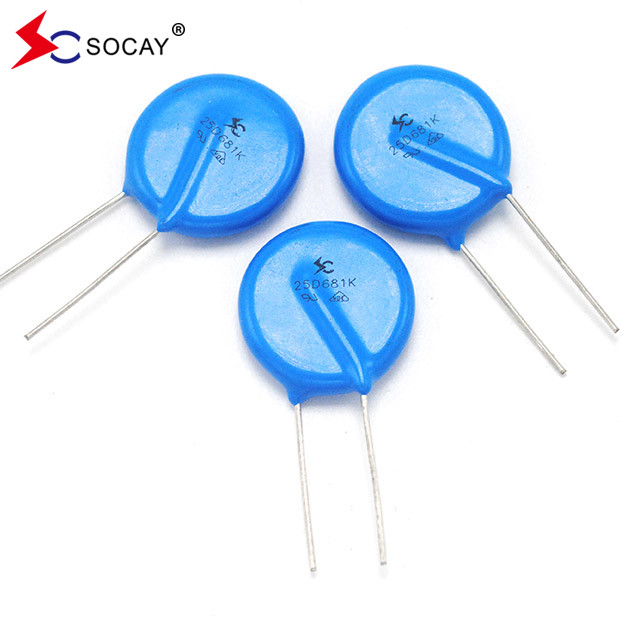

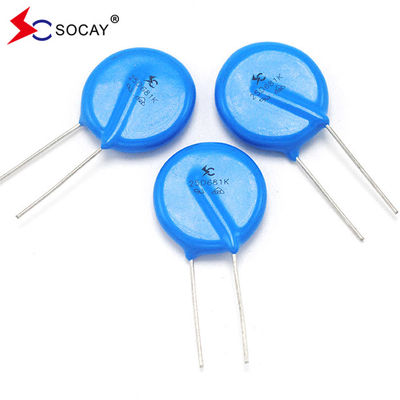

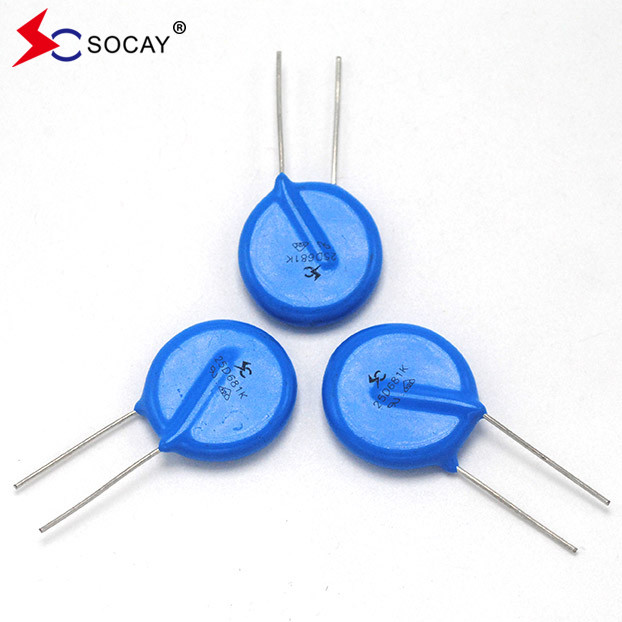

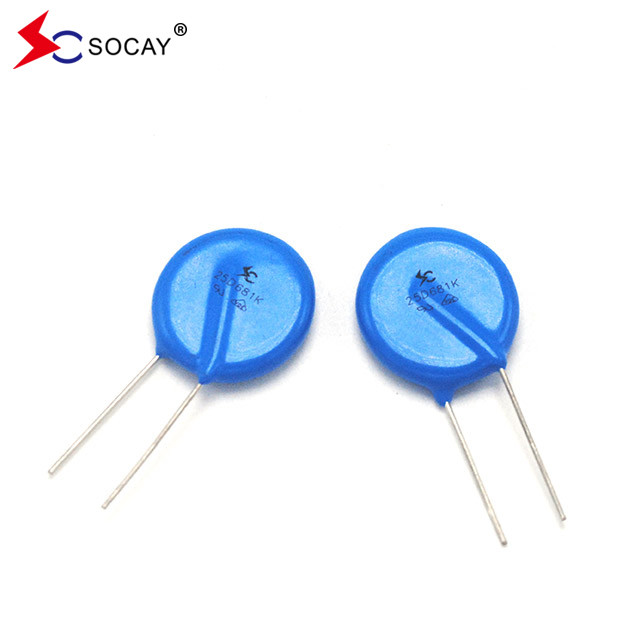

방사성 납 금속 산화물 바리스토르 (MOV) 25D 시리즈 25D241K/25D241KJ 바리스토르 전압 240 ((216~264) V
데이터 셰이트:25D 시리즈_v23061.pdf
MOV 및 MLV 선택 방법
1고객의 제품, 작동 전압, 애플리케이션 포트, 보호 수준을 알기 위해
2DC (운동 전압) > 1.5 배 회로에서 작동 전압 높은 전압 제품에서 사용할 때
3"이용 포트 및 보호 클래스에 따라 장치의 크기, 전압 및 흐름 속도를 선택하십시오.
| 타입 번호 | 최대 허용 전압 |
바리스토르 전압 |
최대 클램핑 전압 |
급류 를 견디는 것 8/20μS |
등급 힘 |
에너지 (10/1000μs)
|
용량 | ||||
| 표준 |
높은 급증 |
VAC (V) |
VDC (V) |
V 1mA (V) |
난P (A) |
VC (V) |
표준 (A) |
높은 물결 (A) |
(W) | (J) |
@1KHZ (pF) |
| 1번 | 1번 | ||||||||||
| 25D101K | 25D101KJ | 60 | 85 | 100(90-110) | 150 | 165 | 10000 | 20000 | 1.4 | 100 | 6300 |
| 25D201K | 25D201KJ | 130 | 170 | 200 ((185-225) | 150 | 330 | 15000 | 20000 | 1.0 | 215 | 2000 |
| 25D221K | 25D221KJ | 140 | 180 | 220 ((198-242) | 150 | 360 | 15000 | 20000 | 1.0 | 235 | 1800 |
| 25D241K | 25D241KJ | 150 | 200 | 240 ((216-264) | 150 | 395 | 15000 | 20000 | 1.0 | 245 | 1650 |
| 25D271K | 25D271KJ | 175 | 225 | 270 ((243-297) | 150 | 455 | 15000 | 20000 | 1.0 | 260 | 1500 |
| 25D301K | 25D301KJ | 190 | 250 | 300(270-330) | 150 | 505 | 15000 | 20000 | 1.0 | 275 | 1300 |
| 25D331K | 25D331KJ | 210 | 275 | 330(297-363) | 150 | 550 | 15000 | 20000 | 1.0 | 295 | 1200 |
| 25D361K | 25D361KJ | 230 | 300 | 360 ((324-396) | 150 | 595 | 15000 | 20000 | 1.0 | 305 | 1100 |
| 25D391K | 25D391KJ | 250 | 320 | 390 ((351-429) | 150 | 650 | 15000 | 20000 | 1.0 | 335 | 1000 |
| 25D431K | 25D431KJ | 275 | 350 | 430 ((387-473) | 150 | 710 | 15000 | 20000 | 1.0 | 365 | 930 |
| 25D471K | 25D471KJ | 300 | 385 | 470 ((423-517) | 150 | 775 | 15000 | 20000 | 1.0 | 390 | 850 |
| 25D511K | 25D511KJ | 320 | 415 | 510 ((459-561) | 150 | 845 | 15000 | 20000 | 1.0 | 440 | 780 |
| 25D561K | 25D561KJ | 350 | 460 | 560 ((504-616) | 150 | 920 | 15000 | 20000 | 1.0 | 490 | 715 |
| 25D621K | 25D621KJ | 385 | 505 | 620 ((558-682) | 150 | 1025 | 15000 | 20000 | 1.0 | 540 | 650 |
| 25D681K | 25D681KJ | 420 | 560 | 680 ((612-748) | 150 | 1120 | 15000 | 20000 | 1.0 | 570 | 600 |
| 25D751K | 25D751KJ | 460 | 615 | 750 ((675-825) | 150 | 1240 | 15000 | 20000 | 1.0 | 590 | 530 |
| 25D781K | 25D781KJ | 485 | 640 | 780 ((702-858) | 150 | 1290 | 15000 | 20000 | 1.0 | 620 | 510 |
| 25D821K | 25D821KJ | 510 | 670 | 820 ((738-902) | 150 | 1355 | 15000 | 20000 | 1.0 | 655 | 500 |
| 25D911K | 25D911KJ | 550 | 745 | 910 ((819-1001) | 150 | 1500 | 15000 | 20000 | 1.0 | 726 | 440 |
| 25D102K | 25D102KJ | 625 | 825 | 1000 ((900-1100) | 150 | 1650 | 15000 | 20000 | 1.0 | 685 | 650 |
| 25D112K | 25D112KJ | 680 | 895 | 1100 ((990-1210) | 150 | 1815 | 15000 | 20000 | 1.0 | 770 | 600 |
| 25D122K | 25D122KJ | 750 | 990 | 1200 ((1080-1320) | 150 | 1980 | 15000 | 20000 | 1.0 | 770 | 550 |
설명:
25D 시리즈 방사성 납 밸리스터는 이러한 작은 디스크에서 이전보다 더 높은 급류 등급을 제공함으로써 낮은 DC 전압 애플리케이션에 대한 이상적인 회로 보호 솔루션을 제공합니다.
최대 피크 급류 등급은 20KA (8/20μs 펄스) 까지 도달할 수 있으며, 간접적인 번개 충돌 간섭을 포함한 높은 피크 급류에 대한 보호를 위해,전원 원자로부터 일시적 변수와 비정상적 빠른 변수를 전환하는 시스템.
응용 프로그램:
전력 보호, 스위치, POS 기계, 번개 차단기, 건물 내부통신기, 모니터링 시스템,
주차 카드, 전송 시스템, 기기, 계정, 통신 제품, 제어판.
| 작동 온도 | -40°C ~ +85°C |
| 저장 온도 | -40°C ~ +85°C |
| 작업 표면 온도 | +115°C |
| 단열 저항 | > 100MΩ |
| 코팅 (에포시 樹脂) |
방화 retardant UL 94 V-0 |
| 코팅 | 에포시 樹脂 |
| 납 와이어 | 구리 실 |
| 전극 | 은조금 |
| 디스크 | 아연산 |
| 차원 | 부문 번호 | 가방 | 작은 카튼 | 팩 |
| 25D | 25DXXXXX | 100 PCS | 1000 PCS | 2000 PCS |
전체 데이터 셰이트 또는 어떤 질문이 필요한 경우 자유롭게 저희에게 연락하십시오.
