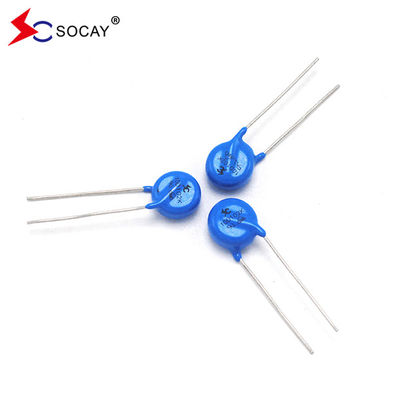

UL VDE 바리스토르 바리스토르 바리스토르 금속 산화 10D511K 에포시 樹脂 필름 바리스토르 510V 전원 공급 장치
데이터 셰이트:25D 시리즈_v23061.pdf
| 타입 번호 | 최대 허용 전압 |
바리스토르 전압 |
최대 클램핑 전압 |
급류 를 견디는 것 8/20μS |
등급 힘 |
에너지 (10/1000μs)
|
용량 | ||||
| 표준 |
높은 급증 |
VAC (V) |
VDC (V) |
V 1mA (V) |
난P (A) |
VC (V) |
표준 (A) |
높은 물결 (A) |
(W) | (J) |
@1KHZ (pF) |
| 1번 | 1번 | ||||||||||
| 25D101K | 25D101KJ | 60 | 85 | 100(90-110) | 150 | 165 | 10000 | 20000 | 1.4 | 100 | 6300 |
| 25D201K | 25D201KJ | 130 | 170 | 200 ((185-225) | 150 | 330 | 15000 | 20000 | 1.0 | 215 | 2000 |
| 25D221K | 25D221KJ | 140 | 180 | 220 ((198-242) | 150 | 360 | 15000 | 20000 | 1.0 | 235 | 1800 |
| 25D241K | 25D241KJ | 150 | 200 | 240 ((216-264) | 150 | 395 | 15000 | 20000 | 1.0 | 245 | 1650 |
| 25D271K | 25D271KJ | 175 | 225 | 270 ((243-297) | 150 | 455 | 15000 | 20000 | 1.0 | 260 | 1500 |
| 25D301K | 25D301KJ | 190 | 250 | 300(270-330) | 150 | 505 | 15000 | 20000 | 1.0 | 275 | 1300 |
| 25D331K | 25D331KJ | 210 | 275 | 330(297-363) | 150 | 550 | 15000 | 20000 | 1.0 | 295 | 1200 |
| 25D361K | 25D361KJ | 230 | 300 | 360 ((324-396) | 150 | 595 | 15000 | 20000 | 1.0 | 305 | 1100 |
| 25D391K | 25D391KJ | 250 | 320 | 390 ((351-429) | 150 | 650 | 15000 | 20000 | 1.0 | 335 | 1000 |
| 25D431K | 25D431KJ | 275 | 350 | 430 ((387-473) | 150 | 710 | 15000 | 20000 | 1.0 | 365 | 930 |
| 25D471K | 25D471KJ | 300 | 385 | 470 ((423-517) | 150 | 775 | 15000 | 20000 | 1.0 | 390 | 850 |
| 25D511K | 25D511KJ | 320 | 415 | 510 ((459-561) | 150 | 845 | 15000 | 20000 | 1.0 | 440 | 780 |
| 25D561K | 25D561KJ | 350 | 460 | 560 ((504-616) | 150 | 920 | 15000 | 20000 | 1.0 | 490 | 715 |
| 25D621K | 25D621KJ | 385 | 505 | 620 ((558-682) | 150 | 1025 | 15000 | 20000 | 1.0 | 540 | 650 |
| 25D681K | 25D681KJ | 420 | 560 | 680 ((612-748) | 150 | 1120 | 15000 | 20000 | 1.0 | 570 | 600 |
| 25D751K | 25D751KJ | 460 | 615 | 750 ((675-825) | 150 | 1240 | 15000 | 20000 | 1.0 | 590 | 530 |
| 25D781K | 25D781KJ | 485 | 640 | 780 ((702-858) | 150 | 1290 | 15000 | 20000 | 1.0 | 620 | 510 |
| 25D821K | 25D821KJ | 510 | 670 | 820 ((738-902) | 150 | 1355 | 15000 | 20000 | 1.0 | 655 | 500 |
| 25D911K | 25D911KJ | 550 | 745 | 910 ((819-1001) | 150 | 1500 | 15000 | 20000 | 1.0 | 726 | 440 |
| 25D102K | 25D102KJ | 625 | 825 | 1000 ((900-1100) | 150 | 1650 | 15000 | 20000 | 1.0 | 685 | 650 |
| 25D112K | 25D112KJ | 680 | 895 | 1100 ((990-1210) | 150 | 1815 | 15000 | 20000 | 1.0 | 770 | 600 |
| 25D122K | 25D122KJ | 750 | 990 | 1200 ((1080-1320) | 150 | 1980 | 15000 | 20000 | 1.0 | 770 | 550 |
바리스토르에 대해
가장 많이 사용되는 전압 제한 장치는 주로 아연 산화질소와 다양한 미량 금속 산화질소로 만들어져 혼합되고 형성되는 바리스토르 MOV / MLV입니다.
설명:
25D 시리즈 방사성 납 밸리스터는 이러한 작은 디스크에서 이전보다 더 높은 급류 등급을 제공함으로써 낮은 DC 전압 애플리케이션에 대한 이상적인 회로 보호 솔루션을 제공합니다.
최대 피크 급류 등급은 20KA (8/20μs 펄스) 까지 도달할 수 있으며, 간접적인 번개 충돌 간섭을 포함한 높은 피크 급류에 대한 보호를 위해,전원 원자로부터 일시적 변수와 비정상적 빠른 변수를 전환하는 시스템.
바리스토르 선택:
바리스토르를 선택 할 때 회로의 특수한 조건을 고려해야합니다. 일반적으로 다음 원칙을 준수해야합니다.
1바리스토르 전압 V1mA 선택
전원 공급 전압의 선택에 따라, 전원 공급 전압은 바리스토르의 양쪽 끝에 지속적으로 적용되어 지정된 전압을 초과해서는 안 됩니다.
격자에서 표시된 "최대 연속 작동 전압" 값, 즉 바리스토어의 최대 DC 작동 전압은
전력선 (신호선) 의 DC 작동 전압 VIN보다 크다. 즉, VDC≥VIN; 220V AC 전원 공급 장치의 바리스토르 선택에 대해,네트워크 작동 전압의 변동 범위가 완전히 고려되어야 합니다.. 바리스토르의 바리스토르 전압 값을 선택 할 때, 충분한 마진을 남겨주세요. 국내 전력망의 일반적인 변동 범위는 25%입니다.470V ~ 620V의 바리스터 전압을 선택하는 것이 더 적합합니다.더 높은 바리스터 전압을 가진 바리스터를 선택하면 실패율을 줄이고 서비스 수명을 연장 할 수 있지만 잔류 전압은 약간 증가합니다.
2교통 흐름 선택
바리스토르의 명목 방출 전류는 견디기 위해 필요한 급류 또는 장비 작동 중에 발생할 수있는 최대 급류보다 커야합니다.명소 방출 전류는 바리스토르 급증 수명 등급 곡선에서 10 이상의 충격의 값에 따라 계산되어야 합니다.최대 충격 흐름의 약 30% (즉 0.3 IP) 이다.
3클램핑 전압 선택
바리스토르의 클램핑 전압은 보호된 부품이나 장비가 견딜 수 있는 최대 전압 (즉 안전 전압) 보다 낮아야 한다.
4콘덴시터 Cp의 선택
고주파 전송 신호의 경우 용량 Cp가 작아야 하며, 반대로
5내부 저항 일치 (Resistance Match)
보호된 부품 (라인) 의 내부 저항 R (R ≥ 2Ω) 와 바리스토르의 일시적인 내부 저항 Rv 사이의 관계: R ≥ 5 Rv내부 저항이 작은 보호 부품, 신호 전송 속도는 신호 전송 속도가 영향을받지 않으면 영향을받지 않습니다. 아래에서 큰 용량 바리스토르를 사용하려고 시도하십시오.
응용 프로그램:
|
u 트랜지스터, 다이오드, IC, 티리스터 또는 트리아크 반도체 보호 u 소비자 전자제품의 전압 보호 u 산업용 전자제품의 전압 보호 u 전자 가전, 가스 및 석유 가전 등에 있는 전압 보호 u 릴레 및 전자기 밸브 급류 흡수 |
| 작동 온도 | -40°C ~ +85°C |
| 저장 온도 | -40°C ~ +85°C |
| 작업 표면 온도 | +115°C |
| 단열 저항 | > 100MΩ |
| 코팅 (에포시 樹脂) |
방화 retardant UL 94 V-0 |
| 코팅 | 에포시 樹脂 |
| 납 와이어 | 구리 실 |
| 전극 | 은조금 |
| 디스크 | 아연산 |
| 차원 | 부문 번호 | 가방 | 작은 카튼 | 팩 |
| 25D | 25DXXXXX | 100 PCS | 1000 PCS | 2000 PCS |
1.FAQ
Q1. 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다. 혼합된 샘플은 허용됩니다.
Q2. 유도시간은 어떻게 될까요?
A: 샘플은 1 일, 대량 생산 시간은 주문 양보다 1-2 주가 필요합니다
Q3. MOQ가 있나요?
A: MOQ는 제품의 종류에 달려 있습니다, 샘플 검사를 위해 1pc가 제공됩니다.
Q4. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸리나요?
A: 우리는 일반적으로 DHL, UPS, FedEx 또는 TNT에 의해 배송합니다. 도착하는 데 일반적으로 3-5일이 걸립니다. 항공 및 해상 운송 또한 선택적입니다.
Q5. 주문을 어떻게 처리합니까?
A: 먼저 당신의 요구 사항 또는 응용 프로그램을 알려주세요.
둘째, 우리는 당신의 요구 사항이나 제안에 따라 인용합니다.
셋째, 고객은 샘플을 확인하고 정식 주문을 위해 보증금을 지불합니다.
넷째, 우리는 생산을 준비합니다.
