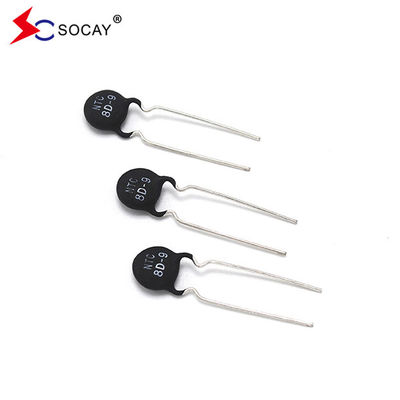

높은 전력 등급 MF72-SCN8D-9 전력 열매기 Ф9mm NTC 열매기 스위치 모드 전원 공급
데이터 셰이트:MF72-SCN8D-9_v21051.pdf
| 부분번호 |
저항력 25세°C ±20% |
맥스 허용 W오크링 C임대료 |
R존재 부하 (mΩ) |
분산 요인 |
열 시간 일정한 |
허용되는 최대 용량 @240Vac |
| R25(오) | 난최대(A) | (m오) | δ(mW/°C) | τ ((Sec.) | C ((uF) | |
| MF72-SCN8D-9 | 8 | 2 | 400 | 11 | 32 | 110 |
NTC에 대해
NTC는 음 온도 계수, 즉 음 온도 계수를 뜻하는 약자입니다.일반적으로 반도체 재료 또는 큰 음 온도 계수를 가진 구성 요소를 의미합니다.일반적으로, 우리가 언급하는 NTC는 음 온도 계수 온도 계수를 가리킨다. 또는 짧은 NTC 온도 계수를 가리킨다.그것은 온도가 증가함에 따라 저항 값이 감소하는 센서 저항의 일종입니다..
NTC 열전자는 소비자 전자제품에서 매우 흔한 매우 간단한 온도 센서입니다. NTC 열전자는 전형적인 온도 민감 반도체 저항체입니다.그리고 그 저항 값은 온도가 높아질수록 점진적으로 감소합니다..
NTC 온도 변속기는 마랑제, 코발트, 니켈 및 구리와 같은 금속 산화물로 주요 재료로 만들어지며 세라믹 공정을 사용하여 제조됩니다.이 금속 산화물 물질은 반도체 특성을 가지고 있습니다. 왜냐하면 그들은 게르마늄과 완전히 유사하기 때문입니다.반도체 물질. 낮은 온도에서 이 산화물 물질의 운반자 (전자 및 구멍) 의 수가 작습니다.그래서 저항 값은 높습니다.; 온도가 높아지면 운반자 수가 증가하므로 저항 값이 감소합니다.
특징:
|
| 부문 번호 | L형 | 양 (PC/백) |
| MF72-SCN8D-9 | L짧은 | 1000 |
| L길다 | 500 |
| 난에 | 시험 조건/방법 | 시험 결과 |
|
팽창 강도 터미널 |
1초 동안 각 리드 3.0Kg에 적용 된 부하로 몸을 고정하십시오. | 침공 및 손상이 없습니다. |
|
굽기 강도 T에르미날 |
한쪽 끝 90번 구석에 1.0kg의 몸손을 고정하고 다시 올라갑니다. | 침공 및 손상이 없습니다. |
| 용접 능력 | 납무선이 25% 로진 플럭스에 침몰한 후 235 ± 5 °C의 목욕탕에 3초 동안 침몰했을 때 납무선 표면의 용접 능력 비율은 95%를 넘어야 합니다. | 95% 이상의 용접능력 |
| 임시 사이클 테스트 |
(-40°C×→+25°C×3분) × 5주기 (-85°C×→+25°C×3분) × 5주기 |
∆ΔR/R ∆≤ ± 20 % |
| 습도 검사 | 45°C 95%RH × 1000시간 | ∆ΔR/R ∆≤ ± 20 % |
| 로드 수명 | 6 AMP × 1000 시간 | ∆ΔR/R ∆≤ ± 20 % |
| 단열 테스트 | DC 700V | R≥500MΩ |
테르미스터 NTC 선택 방법 및 응용
I.선택 방법
최대 작동 환경 온도를 기준으로 0 전력 저항
최대 주변 온도에서 최대 평형 전류는 고객의 최대 장기 작동 전류보다 크다.
II.신청
전원 공급 장치, 어댑터, PD 빠른 충전기, 전자 모터, 등
SOCAY에 대해
우리는 중국에서 20년 이상 NTC,DIODES ect 소극 부품의 제조 및 공급자입니다.
