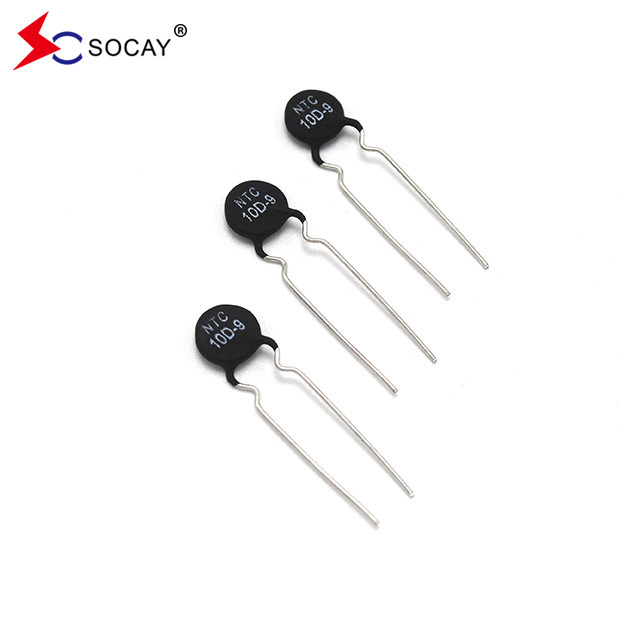

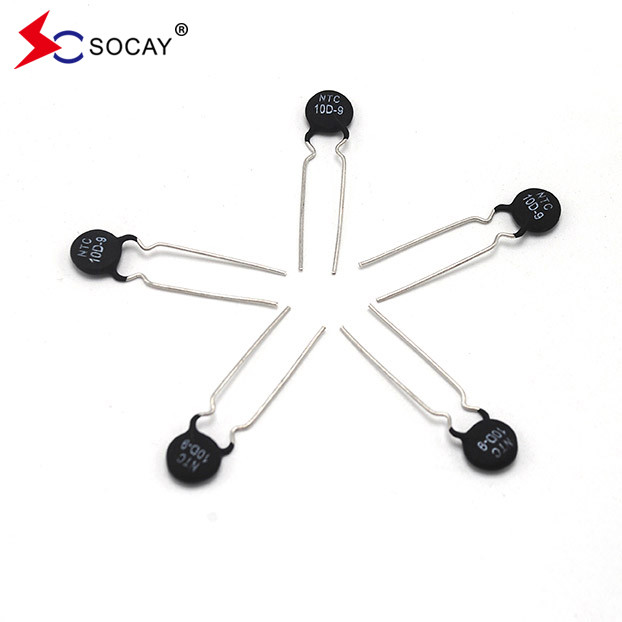

소케이 NTC MF72 시리즈 MF72-SCN10D-9 전원 열매기 트랜스포머/어댑터/프로젝터에 적합
데이터 셰이트:MF72-SCN10D-9_v2105.1.pdf
| 부분번호 |
저항력 25세°C ±20% |
맥스 허용 W오크링 C임대료 |
R존재 부하 (mΩ) |
분산 요인 |
열 시간 일정한 |
허용되는 최대 용량 @240Vac |
| R25(오) | 난최대(A) | (m오) | δ(mW/°C) | τ ((Sec.) | C ((uF) | |
| MF72-SCN10D-9 | 10 | 2 | 458 | 11 | 32 | 110 |
주요 자료
회로에서 시리즈로 연결, 온도에서, NTC 저항 값은 크다, 회로가 연결되는 순간에, 현재 제한 역할을 할 수 있습니다; 회로가 정상적으로 작동 할 때,전류가 흐르면서 발생하는 온도 상승으로 인한 NTC, 이 때 저항 값이 떨어지면 회로의 정상적인 작동에 영향을 미치지 않습니다.
특징:
|
제품 보관 조건:
|
보관 조건: 저장 온도: -10°C ~ +40°C 상대 습도: ≤ 75%RH 부식성 대기 및 햇빛으로부터 멀리 보관하십시오. 보관 기간: 1 년
|
| 부문 번호 | L형 | 양 (PC/백) |
| MF72-SCN10D-9 | L짧은 | 1000 |
| L길다 | 500 |
| 난에 | 시험 조건/방법 | 시험 결과 |
|
팽창 강도 터미널 |
1초 동안 각 리드 3.0Kg에 적용 된 부하로 몸을 고정하십시오. | 침공 및 손상이 없습니다. |
|
굽기 강도 T에르미날 |
한쪽 끝 90번 구석에 1.0kg의 몸손을 고정하고 다시 올라갑니다. | 침공 및 손상이 없습니다. |
| 용접 능력 | 납무선이 25% 로진 플럭스에 침몰한 후 235 ± 5 °C의 목욕탕에 3초 동안 침몰했을 때 납무선 표면의 용접 능력 비율은 95%를 넘어야 합니다. | 95% 이상의 용접능력 |
| 임시 사이클 테스트 |
(-40°C×→+25°C×3분) × 5주기 (-85°C×→+25°C×3분) × 5주기 |
∆ΔR/R ∆≤ ± 20 % |
| 습도 검사 | 45°C 95%RH × 1000시간 | ∆ΔR/R ∆≤ ± 20 % |
| 로드 수명 | 6 AMP × 1000 시간 | ∆ΔR/R ∆≤ ± 20 % |
| 단열 테스트 | DC 700V |
R≥500MΩ
|
NTC 업무 원칙
회로에서 시리즈로 연결, 온도에서, NTC 저항 값은 크다, 회로가 연결되는 순간에, 현재 제한 역할을 할 수 있습니다; 회로가 정상적으로 작동 할 때,전류가 흐르면서 발생하는 온도 상승으로 인한 NTC, 이 때 저항 값이 떨어지면 회로의 정상적인 작동에 영향을 미치지 않습니다.
