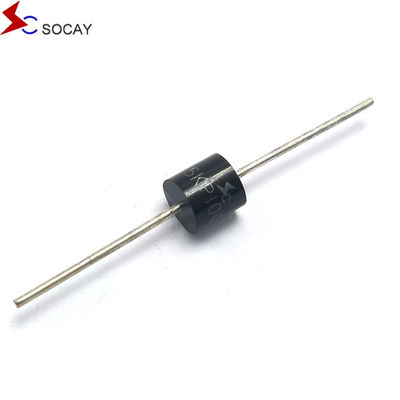

SOCAY 5KP 시리즈 5000W TVS 다이오드 통 구멍 TVS 다이오드 축성 리드 임시 전압 억제기
데이터 셰이트:5KP.pdf
간략 한 소개:
5KP 시리즈는 번개로 인한 일시적 전압 및 장비 자체를 손상시킬 수있는 다른 일시적 전압 사건으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.
| 부문 번호 |
뒤집어 스탠드오프 전압 VRWM (V) |
분할 전압VBR (V) @IT |
테스트 전류 난T (mA) |
최대 클램핑 전압 VC (V) @IPP |
최대 정점 맥박 전류 난PP(A) |
최대 뒤집어 누출난R (μA) @VRWM |
||
| 유니 | 2개 | 미니 | 맥스 | |||||
| 5KP5.0A | 5KP5.0CA | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 543.48 | 800 |
| 5KP6.0A | 5KP6.0CA | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 485.44 | 800 |
| 5KP6.5A | 5KP6.5CA | 6.5 | 7.22 | 7.89 | 10 | 11.2 | 446.43 | 500 |
| 5KP7.0A | 5KP7.0CA | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 416.67 | 200 |
| 5KP7.5A | 5KP7.5CA | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 416.67 | 200 |
| 5KP8.0A | 5KP8.0CA | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 367.65 | 50 |
| 5KP8.5A | 5KP8.5ACA | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 347.22 | 20 |
| 5KP9.0A | 5KP9.0CA | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 324.68 | 10 |
| 5KP10A | 5KP10CA | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 294.12 | 5 |
| 5KP11A | 5KP11CA | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 274.73 | 5 |
| 5KP12A | 5KP12CA | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 251.26 | 5 |
| 5KP13A | 5KP13CA | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 232.56 | 5 |
| 5KP14A | 5KP14CA | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 215.52 | 5 |
| 5KP15A | 5KP15CA | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 204.92 | 5 |
| 5KP16A | 5KP16CA | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 192.31 | 5 |
| 5KP17A | 5KP17CA | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 181.16 | 5 |
| 5KP18A | 5KP18CA | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 171.23 |
5 |
| 5KP19A | 5KP19CA | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 162.44 | 5 |
| 5KP20A | 5KP20CA | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 154.32 | 5 |
| 5KP22A | 5KP22CA | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 140.85 | 5 |
| 5KP24A | 5KP24CA | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 128.53 | 5 |
| 5KP26A | 5KP26CA | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 118.76 | 5 |
| 5KP28A | 5KP28CA | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 110.13 | 5 |
| 5KP30A | 5KP30CA | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 103.31 | 5 |
특징:
|
u P600 패키지에 있는 유리 비활성화 칩 연결 u 낮은 누출 u 단방향 및 양방향 우수한 클램핑 능력 u 빠르게 반응하고 반응 u RoHS 준수 및 하로겐 무료 u 12V 이상 5μA 이하의 전형적인 IR. u 매트 틴 납 없는 u 5000W 최고 전력 10 × 1000μs 파동 형태 직무 주기: 0.01% u 빠른 반응 시간: 일반적으로 0 볼트에서 VBR 분까지 1.0 ps 미만입니다. |
사용:
TVS 장치는 산업, 컴퓨터, 통신 및 소비자 전자 애플리케이션에서 I/O 인터페이스, VCC 버스 및 기타 민감한 회로를 보호하는 데 이상적입니다.
| 매개 변수 | 기호 | 가치 | 단위 |
| 피크 펄스 전력 분산 10/1000μs 파형 (그림 1) (참고 1), (참고 2) | PPPM | 5000 | 와트 |
| 10/1000μs 파형의 피크 펄스 전류 (Peak Pulse Current) | 난PP | 다음 표 참조 | 앰프 |
| T에서 무한 히트 싱크에 전력 분산L=75°C | PM(AV) | 8.0 | 와트 |
| 피크 전류, 8.3ms 단일 반 사이스 파동 (3번 참고) | 난FSM | 500 | 앰프 |
| 단방향 전압의 최대 순간 전압 25A (4번 참고) | TF | 30.5/5.0 | 전압 |
| 작동 접점 및 저장 온도 범위 | TJ, TSTG | -55 ~ +150 | °C |
참고:
1반복되지 않는 전류 펄스, 그림 3에 따라 TA = 25 ° C 이상으로 감소합니다.
2각 터미널에 5.0mm x 5.0mm (0.03mm 두께) 구리 패드에 장착됩니다.
3. 8.3ms 단일 반 시노파 또는 동등한 제곱파, 작업 주기는 최대 1분당 4개의 펄스입니다.
4VBR < 200V의 VF < 3.5V 및 VBR > 201V의 VF < 6.5V
|
