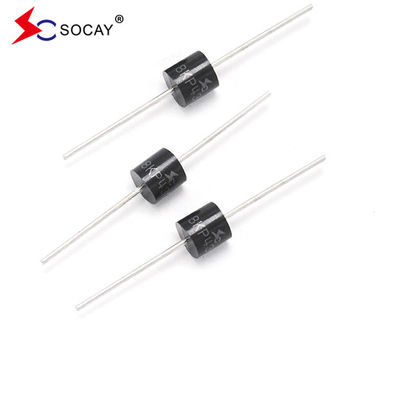

SOCAY 5000W 5KP 시리즈 TVS 다이오드 회로 보호용 축성 납 일시 전압 억제기
데이터 셰이트:5KP.pdf
5KP78A 5KP78CA 간략 한 소개:
The 5KP series is designed for the protection of sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can be harmful to the equipment itself.
| 부문 번호 |
뒤집어 스탠드오프 전압 VRWM (V) |
분할 전압VBR (V) @IT |
테스트 전류 난T (mA) |
최대 클램핑 전압 VC (V) @IPP |
최대 정점 맥박 전류 난PP(A) |
최대 뒤집어 누출난R (μA) @VRWM |
||
| 유니 | 2개 | 미니 | 맥스 | |||||
| 5KP5.0A | 5KP5.0CA | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 543.48 | 800 |
| 5KP6.0A | 5KP6.0CA | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 485.44 | 800 |
| 5KP6.5A | 5KP6.5CA | 6.5 | 7.22 | 7.89 | 10 | 11.2 | 446.43 | 500 |
| 5KP7.0A | 5KP7.0CA | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 416.67 | 200 |
| 5KP7.5A | 5KP7.5CA | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 416.67 | 200 |
| 5KP8.0A | 5KP8.0CA | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 367.65 | 50 |
| 5KP8.5A | 5KP8.5ACA | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 347.22 | 20 |
| 5KP9.0A | 5KP9.0CA | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 324.68 | 10 |
| 5KP10A | 5KP10CA | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 294.12 | 5 |
| 5KP11A | 5KP11CA | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 274.73 | 5 |
| 5KP12A | 5KP12CA | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 251.26 | 5 |
| 5KP13A | 5KP13CA | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 232.56 | 5 |
| 5KP14A | 5KP14CA | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 215.52 | 5 |
| 5KP15A | 5KP15CA | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 204.92 | 5 |
| 5KP16A | 5KP16CA | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 192.31 | 5 |
| 5KP17A | 5KP17CA | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 181.16 | 5 |
| 5KP18A | 5KP18CA | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 171.23 |
5 |
| 5KP19A | 5KP19CA | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 162.44 | 5 |
| 5KP20A | 5KP20CA | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 154.32 | 5 |
| 5KP22A | 5KP22CA | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 140.85 | 5 |
| 5KP24A | 5KP24CA | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 128.53 | 5 |
| 5KP26A | 5KP26CA | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 118.76 | 5 |
| 5KP28A | 5KP28CA | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 110.13 | 5 |
| 5KP30A | 5KP30CA | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 103.31 | 5 |
| 5KP33A | 5KP33CA | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 93.81 | 5 |
| 5KP36A | 5KP36CA | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 86.06 | 5 |
| 5KP40A | 5KP40CA | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 77.52 | 5 |
| 5KP43A | 5KP43CA | 43.0 |
47.80 |
52.80 | 1 | 69.4 | 72.05 | 5 |
| 5KP45A | 5KP45CA | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 68.78 | 5 |
| 5KP48A | 5KP48CA | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 64.60 | 5 |
| 5KP51A | 5KP51CA | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 60.68 | 5 |
| 5KP54A | 5KP54CA | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 57.41 | 5 |
| 5KP58A | 5KP58CA | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 53.42 | 5 |
| 5KP60A | 5KP60CA | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 51.65 | 5 |
| 5KP64A | 5KP64CA | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 48.54 | 5 |
| 5KP70A | 5KP70CA | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 44.25 | 5 |
| 5KP75A | 5KP75CA | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 41.32 | 5 |
| 5KP78A | 5KP78CA | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 39.68 | 5 |
| 5KP80A | 5KP80CA | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 38.58 | 5 |
| 5KP85A | 5KP85CA | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 36.50 | 5 |
5KP78A 5KP78CA 특징:
|
u 낮은 누출 u 단방향 및 양방향 우수한 클램핑 능력 u 빠른 반응과 반응 u RoHS 준수 및 하로겐 무료 u 12V 이상 5μA 이하의 전형적인 IR. u 매트 틴 납 없는 u P600 포장된 유리 비활성화 칩 노드 u 고온 용조: 클램프에서 260°C/40초 u 5000W 최고 전력 10 × 1000μs 파동 형태 직무 주기: 0.01% u 전형적인 최대 온도 계수 ΔVBR = 0.1% ×VBR@25°C× ΔT u 빠른 반응 시간: 일반적으로 0 볼트에서 VBR 분까지 1.0 ps 미만입니다. |
5KP78A 5KP78CA적용:
TVS 장치는 산업, 컴퓨터, 통신 및 소비자 전자 애플리케이션에서 I/O 인터페이스, VCC 버스 및 기타 민감한 회로를 보호하는 데 이상적입니다.
| 매개 변수 | 기호 | 가치 | 단위 |
| 피크 펄스 전력 분산 10/1000μs 파형 (그림 1) (참고 1), (참고 2) | PPPM | 5000 | 와트 |
| 피크 펄스 전류 10/1000μs 파형. | 난PP | 다음 표 참조 | 앰프 |
| T에서 무한 히트 싱크에 전력 분산L=75°C | PM(AV) | 8.0 | 와트 |
| 피크 전류, 8.3ms 단일 반 사이스 파동 (3번 참고) | 난FSM | 500 | 앰프 |
| 단방향 전압의 최대 순간 전압 25A (4번 참고) | TF | 30.5/5.0 | 전압 |
| 작동 접점 및 저장 온도 범위 | TJ, TSTG | -55 ~ +150 | °C |
참고:
1반복되지 않는 전류 펄스, 그림 3에 따르면, 그리고 그림 2에 따르면 TA = 25 ° C 이상으로 낮춰졌습니다.
2각 터미널에 5.0 mm x 5.0 mm (0.03 mm 두께) 구리 패드에 장착됩니다.
3. 8.3ms 단일 반 시누소이드 또는 동등한 정사각형 파동, 작업 주기 = 최대 4 펄스/분
4VBR < 200V의 VF < 3.5V 및 VBR > 201V의 VF < 6.5V
|
