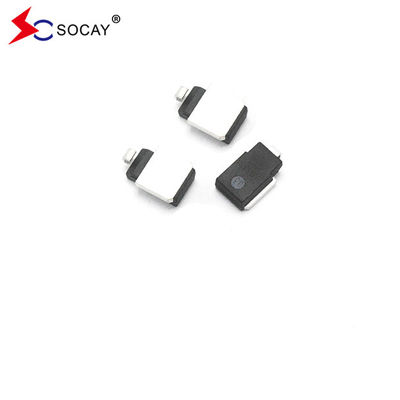

표면 마운트 임시 임시 전압 억제기 SM8S26AG,RoHS 준수
데이터 셰이트:SM8SXXG 시리즈_v23091.pdf
설명:
SM8S 시리즈는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.
| 부문 번호 |
작업 피크 뒤집어 전압 VRWM (V) |
분할 전압 VBR (V) |
시험 전류 난T (mA) |
최대 역 누출량 난R @VRWM (μA) |
최대 난R@VRWMTJ=175°C (μA) |
최대 역행급증전류 난PP(A)① |
최대 클램핑 전압 VC @난PP (V) |
||
| 유니 | 2개 | M안쪽. | M엑스. | ||||||
| SM8S26AG | SM8S26CAG | 26.0 | 28.9 | 31.9 | 5.0 | 10 | 150 | 157 | 42.1 |
|
참고: 1.급류 파형은 10/1000μS 파형으로 정의됩니다. 2.모든 타입의 최대 VF= 1.8V I에서F= 100 A는 8.3 ms의 단일 반 시노파 또는 동등한 제곱파에서 측정됩니다. 작업 사이클 = 1 주당 4 맥박 최대 1분 |
|||||||||
특징:
최적화된 유리 비활성화 칩
TJ=175°C 능력 높은 신뢰성 및 자동차 요구 사항에 적합합니다.
6600W 피크 펄스 전력 능력, 10/1000μs 파형, 반복 속도 (근무 주기): 0.01 %.
ISO7637-2 5a/5b 및 ISO 16750 로드 덤프 테스트 (시험 조건에 따라 달라집니다) 를 충족합니다.
AEC-Q101 자격을 갖습니다.
낮은 누출 전류.
전압이 떨어졌어
훌륭한 클램핑 능력.
매우 빠른 반응 시간.
RoHS 준수.
제품 특징:
1높은 신뢰성, 자동차 표준 AEC-Q101 인증을 준수;
2ISO 7637-2-5a 로드 덤프 테스트를 준수합니다. 자세한 내용은 모델 및 테스트 레벨 참조하십시오.
3. 유리 비활성화 칩;
4낮은 잔류 압력 및 낮은 누출 흐름;
5빠른 반응 시간
6전체 패키지 유형 및 시장에서 대부분의 보호 부품과 호환;
응용 분야:
1자동차 엔터테인먼트 시스템
2자동차 내비게이션 시스템 및 운전 기록기
3레이더 역전
4자동차 전원 공급 장치
5자동차 가열 좌석 쿠션
6도둑질 방지 장치
7차 마사지 쿠션
8자동차 MP3 플레이어
9차량 모터 제어 시스템
TVS 다이오드
