RoHS 준수, 표면 장착 일시적 일시적 전압 억제기 SM8S24AG
데이터 셰이트:SM8SXXG 시리즈_v23091.pdf
최근 SOCAY는 자동차용 TVS 다이오드 제품 SM8S24AG 시리즈를 출시하여 자동차에서 발생하는 로드 덤프 테스트에서 급증 억제 문제를 해결하는 것을 목표로합니다.SM8S24A G제품은 매우 빠른 반응 시간 (남 나노초 수준) 과 매우 높은 돌파 흡수특히 자동차 전자 회로 응용 프로그램에서 민감한 전자 장비를 일시적 전압 사건으로 인한 일시적 전압으로부터 보호하기 위해 사용됩니다.이 제품은AEC-Q101 인증 표준
설명:
SM8S 시리즈는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.
| 부문 번호 |
작업 피크 뒤집어 전압 VRWM (V) |
분할 전압 VBR (V) |
시험 전류 난T (mA) |
최대 역 누출량 난R @VRWM (μA) |
최대 난R@VRWMTJ=175°C (μA) |
최대 역행급증전류 난PP(A)① |
최대 클램핑 전압 VC @난PP (V) |
||
| 유니 | 2개 | M안쪽. | M엑스. | ||||||
| SM8S24AG | SM8S24CAG | 24.0 | 26.7 | 29.5 | 5.0 | 10 | 150 | 170 | 38.9 |
|
참고: 1.급류 파형은 10/1000μS 파형으로 정의됩니다. 2.모든 타입의 최대 VF= 1.8V I에서F= 100 A는 8.3 ms의 단일 반 시노파 또는 동등한 제곱파에서 측정됩니다. 작업 사이클 = 1 주당 4 맥박 최대 1분 |
|||||||||
특징

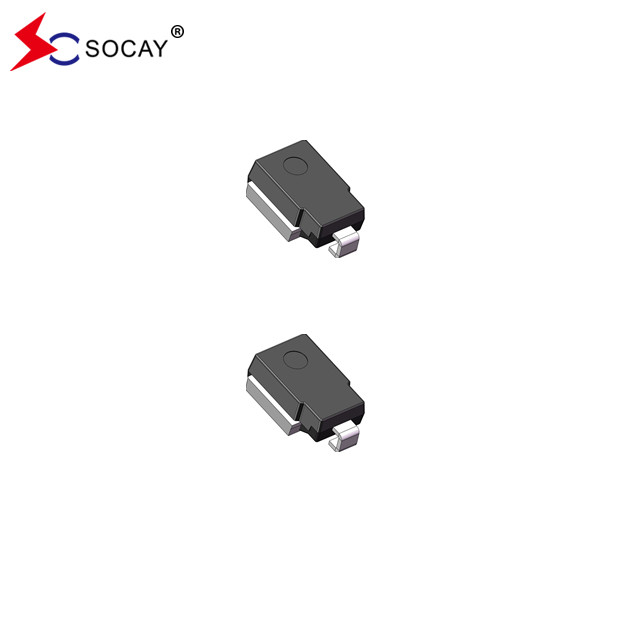

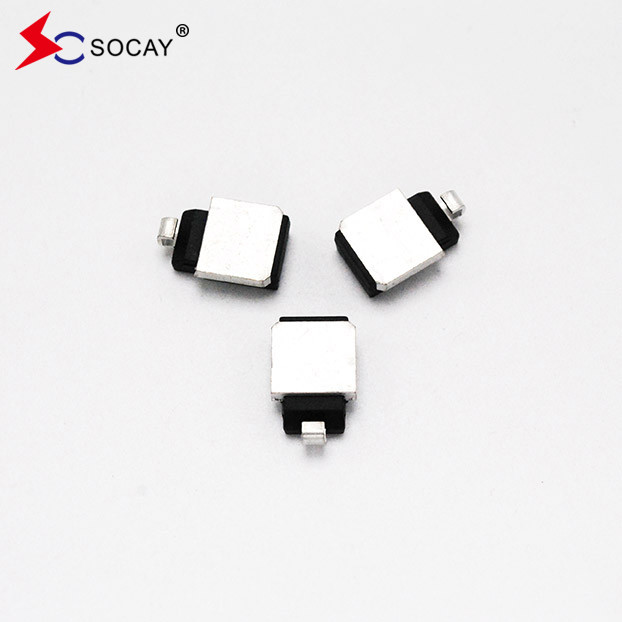

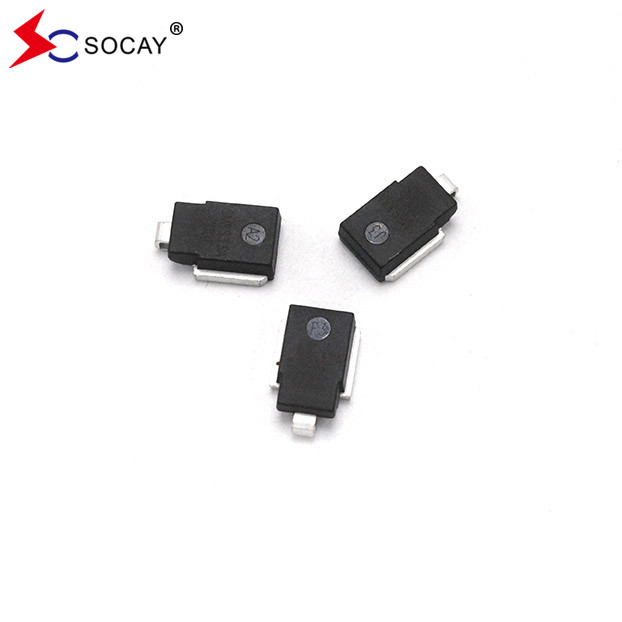

> 표준 표면 마운트 DO-218AB 패키지를 채택합니다
> 10×1000μs 파형의 최고 펄스 전력은 6600W, 반복 주파수 (근무 주기): 0.01%
> 빠른 반응 시간: 일반적으로 0 볼트에서 VBR 최소까지 1.0ps 미만
> 우수한 클램핑 능력
> 작은 누출 전류
> AEC-Q101 인증 표준을 충족
> 알로겐이 없고 RoHS 및 Reach 테스트 표준을 준수합니다.
적용
> I/O 인터페이스
AC/DC 전원 공급
낮은 주파수 신호 전송 라인 (RS232, RS485, 등)
