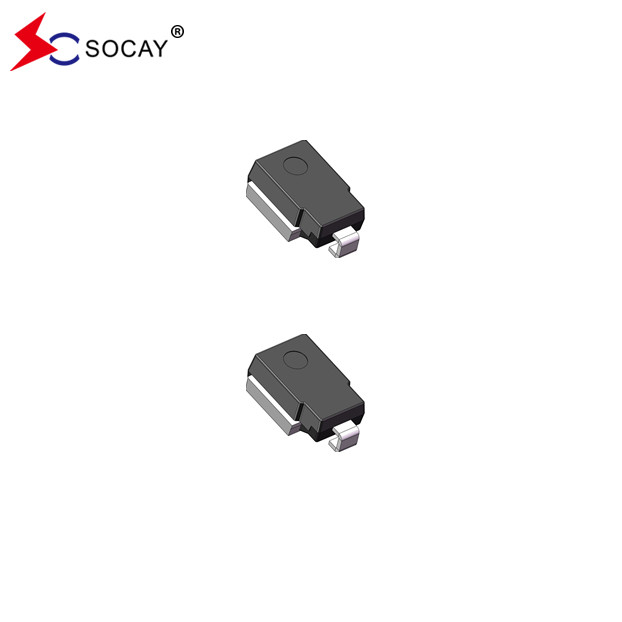

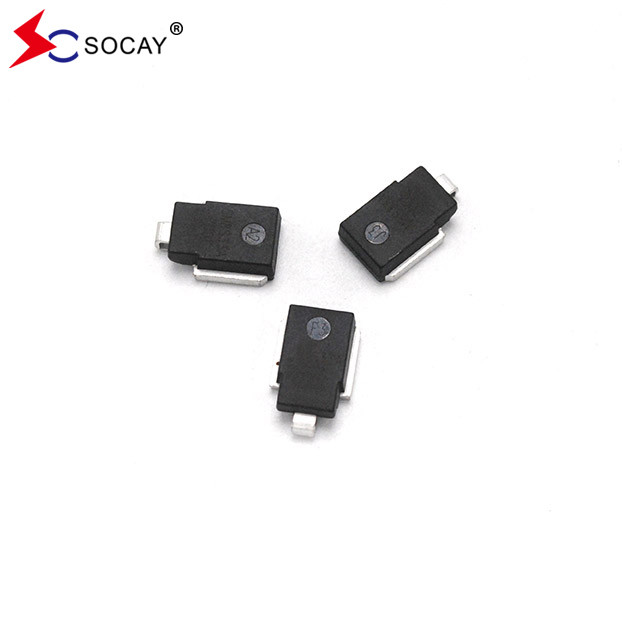

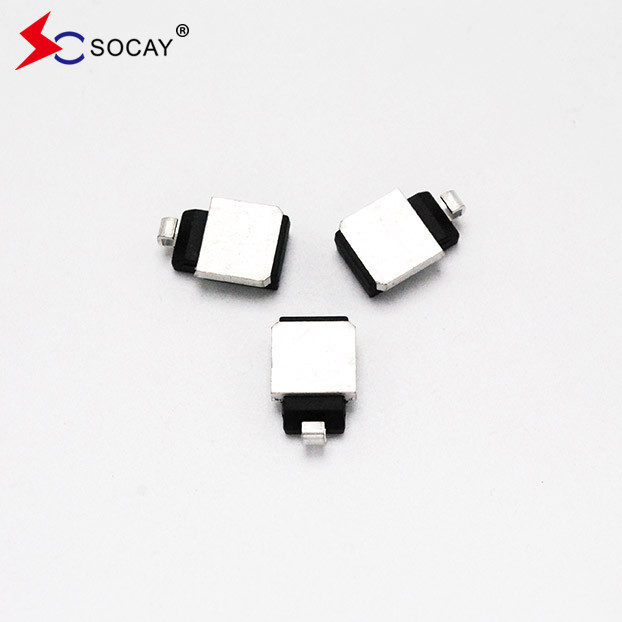

RoHS 준수 회로 보호 부품 SM8S20CAG 표면 장착 TVS SMD 다이오드
데이터 셰이트:SM8SXXG 시리즈_v23091.pdf
설명:
SM8S 시리즈는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.
| 부문 번호 |
작업 피크 뒤집어 전압 VRWM (V) |
분할 전압 VBR (V) |
시험 전류 난T (mA) |
최대 역 누출량 난R @VRWM (μA) |
최대 난R@VRWMTJ=175°C (μA) |
최대 역행급증전류 난PP(A)① |
최대 클램핑 전압 VC @난PP (V) |
||
| 유니 | 2개 | M안쪽. | M엑스. | ||||||
| SM8S20AG | SM8S20CAG | 20.0 | 22.2 | 24.5 | 5.0 | 10 | 150 | 204 | 32.4 |
|
참고: 1.급류 파형은 10/1000μS 파형으로 정의됩니다. 2.모든 타입의 최대 VF= 1.8V I에서F= 100 A는 8.3 ms의 단일 반 시노파 또는 동등한 제곱파에서 측정됩니다. 작업 사이클 = 1 주당 4 맥박 최대 1분 |
|||||||||
특징:
제품 전기 매개 변수:
1전력 6600W
2작동 전압: 10.0-43.0V
3전류: 388-95.1A
4. 일방적/두방적 양극성을 제공
5낮은 전압 하락과 낮은 누출 전류
6높은 전압 능력
7융합 패시베이션 최적화 설계 패시베이션 애니소트럽 정제 기술
8. TJ = 175°C, 높은 신뢰성 및 자동차 요구 사항에 적합
9ISO7637-2 급증 규격 (시험 조건 변경) 을 준수
10J-STD-020에 따라 MSL 레벨 1을 준수하십시오. 최대 LF 최고 값은 245 °C입니다.
11AEC-Q101 요구 사항을 준수합니다.
적용:
자동차 보호
SM8S 시리즈의 자동차용 TVS 다이오드의 전형적인 용도:
1. TVS 다이오드를 신호 및 전력 선에 추가하면 전기 정전 충전 효과와 같은 즉각적인 급증으로 인해 마이크로 프로세서 또는 마이크로 컨트롤러가 고장 난 것을 방지 할 수 있습니다.변압 전력 급증 및 전원 공급 장치의 전환 소음.
2전기 정전 충전 효과는 10,000V 및 60A 이상의 펄스를 방출 할 수 있으며 10ms 동안 지속 될 수 있습니다. 일반 TTL 장치는 30ms 이상의 10V 펄스를 만나면 손상됩니다.TVS 다이오드 는 장치 손상 을 일으킬 수 있는 펄스를 효과적으로 흡수 하고 버스 사이 를 전환 하는 것 으로 인한 간섭 을 제거 할 수 있다.
3TVS 튜브를 신호선과 지상 사이에 배치하면 데이터 및 제어 버스에서 불필요한 소음으로 영향을 받지 않도록 할 수 있습니다.
