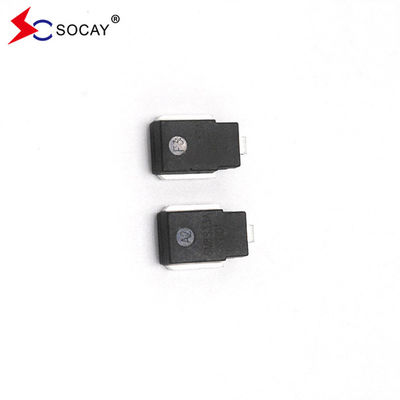

일방 TVS 다이오드 SM8S20AG, 자동차 보호용 AEC-Q101 자격을 충족
데이터 셰이트:SM8SXXG 시리즈_v23091.pdf
설명:
SM8S 시리즈는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.
| 부문 번호 |
작업 피크 뒤집어 전압 VRWM (V) |
분할 전압 VBR (V) |
시험 전류 난T (mA) |
최대 역 누출량 난R @VRWM (μA) |
최대 난R@VRWMTJ=175°C (μA) |
최대 역행급증전류 난PP(A)① |
최대 클램핑 전압 VC @난PP (V) |
||
| 유니 | 2개 | M안쪽. | M엑스. | ||||||
| SM8S20AG | SM8S20CAG | 20.0 | 22.2 | 24.5 | 5.0 | 10 | 150 | 204 | 32.4 |
| SM8S22AG | SM8S22CAG | 22.0 | 24.4 | 26.9 | 5.0 | 10 | 150 | 186 | 35.5 |
| SM8S24AG | SM8S24CAG | 24.0 | 26.7 | 29.5 | 5.0 | 10 | 150 | 170 | 38.9 |
| SM8S26AG | SM8S26CAG | 26.0 | 28.9 | 31.9 | 5.0 | 10 | 150 | 157 | 42.1 |
| SM8S28AG | SM8S28CAG | 28.0 | 31.1 | 34.4 | 5.0 | 10 | 150 | 145 | 45.4 |
| SM8S30AG | SM8S30CAG | 30.0 | 33.3 | 36.8 | 5.0 | 10 | 150 | 136 | 48.4 |
| SM8S33AG | SM8S33CAG | 33.0 | 36.7 | 40.6 | 5.0 | 10 | 150 | 124 | 53.3 |
| SM8S36AG | SM8S36CAG | 36.0 | 40.0 | 44.2 | 5.0 | 10 | 150 | 114 | 58.1 |
| SM8S40AG | SM8S40CAG | 40.0 | 44.4 | 49.1 | 5.0 | 10 | 150 | 102 | 64.5 |
| SM8S43AG | SM8S43CAG | 43.0 | 47.8 | 52.8 | 5.0 | 10 | 150 | 95.1 | 69.4 |
| SM8S45AG | SM8S45CAG | 45.0 | 50.0 | 55.3 | 5.0 | 10 | 150 | 90.8 | 72.7 |
| SM8S48AG | SM8S48CAG | 48.0 | 53.3 | 58.9 | 5.0 | 10 | 150 | 85.3 | 77.4 |
| SM8S51AG | SM8S51CAG | 51.0 | 56.7 | 62.7 | 5.0 | 10 | 150 | 80.1 | 82.4 |
| SM8S54AG | SM8S54CAG | 54.0 | 60.0 | 66.3 | 5.0 | 10 | 150 | 75.8 | 87.1 |
| SM8S58AG | SM8S58CAG | 58.0 | 64.4 | 71.2 | 5.0 | 10 | 150 | 70.5 | 93.6 |
| SM8S60AG | SM8S60CAG | 60.0 | 66.7 | 73.7 | 5.0 | 10 | 150 | 68.2 | 96.8 |
| SM8S64AG | SM8S64CAG | 64.0 | 71.1 | 78.6 | 5.0 | 10 | 150 | 64.1 | 103.0 |
| SM8S70AG | SM8S70CAG | 70.0 | 77.8 | 86.0 | 5.0 | 10 | 150 | 58.4 | 113.0 |
| SM8S75AG | SM8S75CAG | 75.0 | 83.3 | 92.1 | 5.0 | 10 | 150 | 54.5 | 121.0 |
| SM8S78AG | SM8S78CAG | 78.0 | 86.7 | 95.8 | 5.0 | 10 | 150 | 52.4 | 126.0 |
| SM8S85AG | SM8S85CAG | 85.0 | 94.4 | 104.0 | 5.0 | 10 | 150 | 48.2 | 137.0 |
|
참고: 1.급류 파형은 10/1000μS 파형으로 정의됩니다. 2.모든 타입의 최대 VF= 1.8V I에서F= 100 A는 8.3 ms의 단일 반 시노파 또는 동등한 제곱파에서 측정됩니다. 작업 사이클 = 1 주당 4 맥박 최대 1분 |
|||||||||
특징:
최적화된 유리 비활성화 칩
TJ=175°C 능력 높은 신뢰성 및 자동차 요구 사항에 적합합니다.
6600W 피크 펄스 전력 능력, 10/1000μs 파형, 반복 속도 (근무 주기): 0.01 %.
ISO7637-2 5a/5b 및 ISO 16750 로드 덤프 테스트 (시험 조건에 따라 달라집니다) 를 충족합니다.
AEC-Q101 자격을 갖습니다.
낮은 누출 전류.
전압이 떨어졌어
훌륭한 클램핑 능력.
매우 빠른 반응 시간.
RoHS 준수.
적용:
자동차 보호
