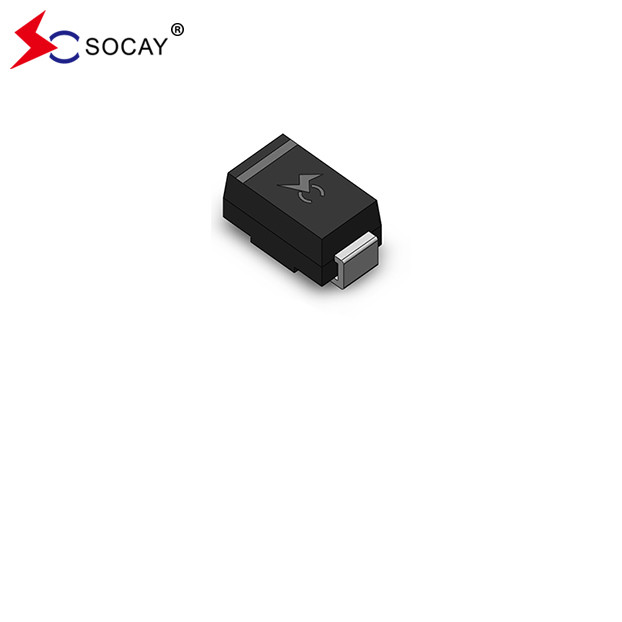

SOCAY 표면 장착 TVS 다이오드 SMAJ18A, DO-214AC/SMA 패키지 400W 18V
데이터 셰이트:SMAJ_v22071.pdf
설명:
SMAJ 시리즈는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.
| 부문 번호 | 표기 |
뒤집어 스탠드오프 전압 VRWM(V) |
분할 전압VBR (V) @IT |
테스트 전류 난T (mA) |
최대 클램핑 전압 VC @IPP(V) |
최대 정점 맥박 전류 난PP(A) |
최대 뒤집어 누출난R @VRWM (μA) |
|||
| 유니 | 2개 | Uni | 2개 | 미니 | 맥스 | |||||
| SMAJ3.3A | ∙ | A1 | ∙ | 3.3 | 4.10 | -- | 1 | 8.0 | 50.00 | 600 |
| SMAJ5.0A | SMAJ5.0CA | AE | 우리는 | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 43.48 | 800 |
| SMAJ6.0A | SMAJ6.0CA | AG | WG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 38.83 | 800 |
| SMAJ6.5A | SMAJ6.5CA | AK | WK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 35.71 | 500 |
| SMAJ7.0A | SMAJ7.0CA | AM | WM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 33.33 | 200 |
| SMAJ7.5A | SMAJ7.5CA | AP | WP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 31.01 | 100 |
| SMAJ8.0A | SMAJ8.0CA | AR | WR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 29.41 | 50 |
| SMAJ8.5A | SMAJ8.5CA | AT | WT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 27.78 | 10 |
| SMAJ9.0A | SMAJ9.0CA | AV | WV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 25.97 | 5 |
| SMAJ10A | SMAJ10CA | AX | WX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 23.53 | 5 |
| SMAJ11A | SMAJ11CA | AZ | WZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 21.98 | 5 |
| SMAJ12A | SMAJ12CA | BE | XE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 20.10 | 5 |
| SMAJ13A | SMAJ13CA | BG | XG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 18.60 | 5 |
| SMAJ14A | SMAJ14CA | BK | XK | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 17.24 | 5 |
| SMAJ15A | SMAJ15CA | BM | XM | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 16.39 | 5 |
| SMAJ16A | SMAJ16CA | 혈압 | XP | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 15.38 | 5 |
| SMAJ17A | SMAJ17CA | BR | XR | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 14.49 | 5 |
| SMAJ18A | SMAJ18CA | BT | XT | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 13.70 | 5 |
| SMAJ19A | SMAJ19CA | BB | XB | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 13.00 | 5 |
| SMAJ20A | SMAJ20CA | BV | XV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 12.35 | 5 |
| SMAJ22A | SMAJ22CA | BX | XX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 11.27 | 5 |
| SMAJ24A | SMAJ24CA | BZ | XZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 10.28 | 5 |
| SMAJ26A | SMAJ26CA | CE | 예 | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 9.50 | 5 |
| SMAJ28A | SMAJ28CA | CG | YG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 8.81 | 5 |
| SMAJ30A | SMAJ30CA | CK | YK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 8.26 | 5 |
| SMAJ33A | SMAJ33CA | CM | YM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 7.50 | 5 |
| SMAJ36A | SMAJ36CA | CP | YP | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 6.88 | 5 |
| SMAJ40A | SMAJ40CA | CR | YR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 6.20 | 5 |
| SMAJ43A | SMAJ43CA | CT | YT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 5.76 | 5 |
| SMAJ45A | SMAJ45CA | 자기소개서 | YV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 5.50 | 5 |
| SMAJ48A | SMAJ48CA | CX | YX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 5.17 | 5 |
| SMAJ51A | SMAJ51CA | CZ | YZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 4.85 | 5 |
| SMAJ54A | SMAJ54CA | RE | ZE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 4.59 | 5 |
| SMAJ58A | SMAJ58CA | RG | ZG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 4.27 | 5 |
| SMAJ60A | SMAJ60CA | RK | ZK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 4.13 | 5 |
| SMAJ64A | SMAJ64CA | RM | ZM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 3.88 | 5 |
| SMAJ70A | SMAJ70CA | RP | ZP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 3.54 | 5 |
| SMAJ75A | SMAJ75CA | RR | ZR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 3.31 | 5 |
| SMAJ78A | SMAJ78CA | NT1 국가 | ZT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 3.17 | 5 |
| SMAJ80A | SMAJ80CA | RB | ZB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 3.09 | 5 |
| SMAJ85A | SMAJ85CA | RV | ZV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 2.92 | 5 |
| SMAJ90A | SMAJ90CA | RX | ZX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 2.74 | 5 |
| SMAJ100A | SMAJ100CA | RZ | ZZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 2.47 | 5 |
| SMAJ110A | SMAJ110CA | SE | VE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 2.26 | 5 |
| SMAJ120A | SMAJ120CA | SG | VG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 2.07 | 5 |
| SMAJ130A | SMAJ130CA | SK | VK | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 1.91 | 5 |
| SMAJ140A | SMAJ140CA | SB | VB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 1.76 | 5 |
| SMAJ150A | SMAJ150CA | SM | VM | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 1.65 | 5 |
| SMAJ160A | SMAJ160CA | SP | 부총리 | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 1.54 | 5 |
| SMAJ170A | SMAJ170CA | SR | VR | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 1.45 | 5 |
| SMAJ180A | SMAJ180CA | ST | VT | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 1.37 | 5 |
| SMAJ190A | SMAJ190CA | SV | VV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 1.30 | 5 |
| SMAJ200A | SMAJ200CA | SW | VW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 1.23 | 5 |
| SMAJ220A | SMAJ220CA | SX | VX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 1.12 | 5 |
| SMAJ250A | SMAJ250CA | SZ | VZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 0.99 | 5 |
| SMAJ300A | SMAJ300CA | DE | 그는 | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 0.82 | 5 |
| SMAJ350A | SMAJ350CA | DG | HG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 0.71 | 5 |
| SMAJ400A | SMAJ400CA | DK | HK | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 0.62 | 5 |
| SMAJ440A | SMAJ440CA | DM | HM | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 0.56 | 5 |
참고:
1.1"A" 후자는 5% 허용 장치를 나타냅니다.
2. 2. 양방향 장치를 지정하기 위해 부품 번호 뒤에 "CA" 후자를 추가한다.
33. V를 가진 양방향 장치에R10 볼트 이하의 IR한도는 두 배입니다.
특징:
보드 공간을 최적화하기 위해 표면에 장착된 애플리케이션
낮은 누출량
유니 및 양방향 단위
유리 비활성화 결합
낮은 인덕턴스
우수한 클램핑 능력
400W 10 × 1000μs 파형의 최고 전력 능력 반복 속도 (근무 주기):00.01%
빠른 반응 시간: 일반적으로 0 볼트에서 V까지 1.0ps 미만BR분
전형적인 IR12V 이상 5μA 이하
높은 온도 용접: 260°C/40초
전형적인 최대 온도 계수 ΔVBR= 0.1% × VBR@25°C× ΔT
플라스틱 패키지는 서너라이터 실험실 연화 94V-0
매트 틴 납 없는
알로겐이 없고 RoHS 규격이 준수됩니다.
전형적인 장애 모드는 과다 지정 된 전압 또는 전류에서 짧습니다
머스크 테스트는 JEDEC JESD201A를 기준으로 표 4a 및 4c에 따라 수행됩니다.
IEC-61000-4-2 ESD 15kV ((공기), 8kV (연결)
IEC 61000-4-2 (IEC801-2) 에 따른 데이터 라인의 ESD 보호
IEC 61000-4-4 (IEC801-4) 에 따라 데이터 라인의 EFT 보호
적용:
TVS 장치는 I/O 인터페이스를 보호하기 위해 이상적입니다.CC통신, 컴퓨터, 산업 및 소비자 전자 애플리케이션에 사용되는 버스 및 다른 취약 회로.
| 매개 변수 | 기호 | 가치 | 단위 |
| 피크 펄스 전력 분산 10/1000μs 파형 (그림 1) (참고 1), (참고 2) | PPPM | 400 | 와트 |
| 10/1000μs 파형의 피크 펄스 전류 (Peak Pulse Current) | 난PP | 다음 표 참조 | 앰프 |
| T에서 무한 히트 싱크에 전력 분산L=75°C | PM(AV) | 1.0 | 와트 |
| 피크 전류, 8.3ms 단일 반 사이스 파동 (3번 참고) | 난FSM | 40 | 앰프 |
| 단방향 전압의 최대 순간 전압 25A (4번 참고) | VF | 30.5/5.0 | 전압 |
| 작동 접점 및 저장 온도 범위 | TJ, TSTG | -55 ~ +150 | °C |
|
참고: 1반복되지 않는 전류 펄스, 그림 3에 따라 T 이상A= 25°C, 그림 2 2각 터미널에 5.0mm x 5.0mm (0.03mm 두께) 구리 패드에 장착됩니다. 3. 8.3ms 단일 반 시노파 또는 동등한 제곱파, 작업 주기는 1분당 최대 4개의 펄스입니다. 4VFV의 경우 < 3.5VBR< 200V 및 VFV의 경우 < 6.5VBR> 201V |
|||
