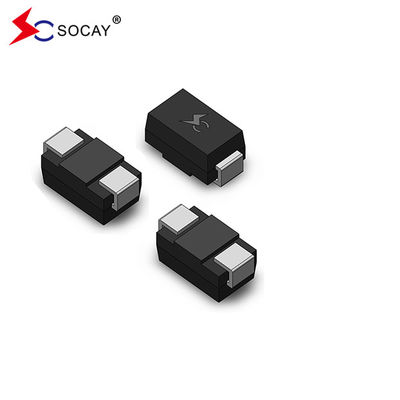

400W 6V SMD 일시 전압 억제기 SMAJ6.0CA, 양방향 TVS 다이오드
데이터 셰이트:SMAJ_v22071.pdf
| 부문 번호 | 표기 |
뒤집어 스탠드오프 전압 VRWM(V) |
분할 전압VBR (V) @IT |
테스트 전류 난T (mA) |
최대 클램핑 전압 VC @IPP(V) |
최대 정점 맥박 전류 난PP(A) |
최대 뒤집어 누출난R @VRWM (μA) |
|||
| 유니 | 2개 | Uni | 2개 | 미니 | 맥스 | |||||
| SMAJ3.3A | ∙ | A1 | ∙ | 3.3 | 4.10 | -- | 1 | 8.0 | 50.00 | 600 |
| SMAJ5.0A | SMAJ5.0CA | AE | 우리는 | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 43.48 | 800 |
| SMAJ6.0A | SMAJ6.0CA | AG | WG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 38.83 | 800 |
| SMAJ6.5A | SMAJ6.5CA | AK | WK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 35.71 | 500 |
| SMAJ7.0A | SMAJ7.0CA | AM | WM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 33.33 | 200 |
| SMAJ7.5A | SMAJ7.5CA | AP | WP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 31.01 | 100 |
| SMAJ8.0A | SMAJ8.0CA | AR | WR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 29.41 | 50 |
| SMAJ8.5A | SMAJ8.5CA | AT | WT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 27.78 | 10 |
| SMAJ9.0A | SMAJ9.0CA | AV | WV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 25.97 | 5 |
| SMAJ10A | SMAJ10CA | AX | WX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 23.53 | 5 |
| SMAJ11A | SMAJ11CA | AZ | WZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 21.98 | 5 |
| SMAJ12A | SMAJ12CA | BE | XE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 20.10 | 5 |
| SMAJ13A | SMAJ13CA | BG | XG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 18.60 | 5 |
| SMAJ14A | SMAJ14CA | BK | XK | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 17.24 | 5 |
| SMAJ15A | SMAJ15CA | BM | XM | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 16.39 | 5 |
| SMAJ16A | SMAJ16CA | 혈압 | XP | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 15.38 | 5 |
| SMAJ17A | SMAJ17CA | BR | XR | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 14.49 | 5 |
| SMAJ18A | SMAJ18CA | BT | XT | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 13.70 | 5 |
| SMAJ19A | SMAJ19CA | BB | XB | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 13.00 | 5 |
| SMAJ20A | SMAJ20CA | BV | XV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 12.35 | 5 |
| SMAJ22A | SMAJ22CA | BX | XX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 11.27 | 5 |
| SMAJ24A | SMAJ24CA | BZ | XZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 10.28 | 5 |
| SMAJ26A | SMAJ26CA | CE | 예 | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 9.50 | 5 |
| SMAJ28A | SMAJ28CA | CG | YG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 8.81 | 5 |
| SMAJ30A | SMAJ30CA | CK | YK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 8.26 | 5 |
| SMAJ33A | SMAJ33CA | CM | YM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 7.50 | 5 |
| SMAJ36A | SMAJ36CA | CP | YP | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 6.88 | 5 |
| SMAJ40A | SMAJ40CA | CR | YR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 6.20 | 5 |
| SMAJ43A | SMAJ43CA | CT | YT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 5.76 | 5 |
참고:
1.1"A" 후자는 5% 허용 장치를 나타냅니다.
2. 2. 양방향 장치를 지정하기 위해 부품 번호 뒤에 "CA" 후자를 추가한다.
33. V를 가진 양방향 장치에R10 볼트 이하의 IR한도는 두 배입니다.
| 매개 변수 | 기호 | 가치 | 단위 |
| 피크 펄스 전력 분산 10/1000μs 파형 (그림 1) (참고 1), (참고 2) | PPPM | 400 | 와트 |
| 10/1000μs 파형의 피크 펄스 전류 (Peak Pulse Current) | 난PP | 다음 표 참조 | 앰프 |
| T에서 무한 히트 싱크에 전력 분산L=75°C | PM(AV) | 1.0 | 와트 |
| 피크 전류, 8.3ms 단일 반 사이스 파동 (3번 참고) | 난FSM | 40 | 앰프 |
| 단방향 전압의 최대 순간 전압 25A (4번 참고) | VF | 30.5/5.0 | 전압 |
| 작동 접점 및 저장 온도 범위 | TJ, TSTG | -55 ~ +150 | °C |
|
참고: 1반복되지 않는 전류 펄스, 그림 3에 따라 T 이상A= 25°C, 그림 2 2각 터미널에 5.0mm x 5.0mm (0.03mm 두께) 구리 패드에 장착됩니다. 3. 8.3ms 단일 반 시노파 또는 동등한 제곱파, 작업 주기는 1분당 최대 4개의 펄스입니다. 4VFV의 경우 < 3.5VBR< 200V 및 VFV의 경우 < 6.5VBR> 201V |
|||
