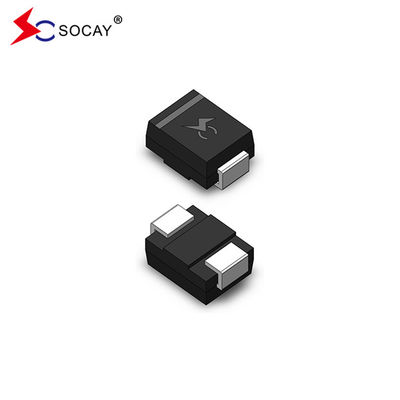

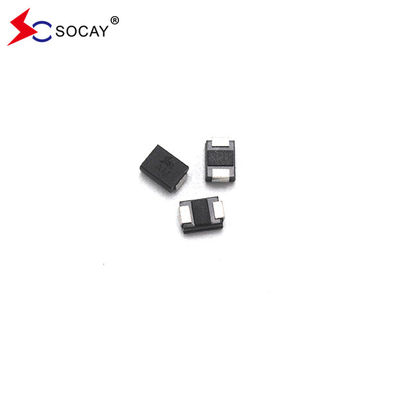

5V 표면 장착 TVS 다이오드 SMBJ5.0A, 600W 단방향 일시 전압 억제기
데이터 셰이트:SMBJ_v882.pdf
설명:
SMBJ 시리즈는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.
| 부문 번호 | 표기 |
뒤집어 스탠드오프 전압 VRWM (V) |
분할 전압VBR (V) @IT |
테스트 전류 난T (mA) |
최대 클램핑 전압 VC @IPP(V) |
최대 정점 맥박 전류 난PP(A) |
최대 뒤집어 누출난R @VRWM (μA) |
|||
| 유니 | 2개 | Uni | 2개 | 미니 | 맥스 | |||||
| SMBJ3.3A | ∙ | K1 | ∙ | 3.3 | 5.20 | 6.50 | 10 | 8.0 | 75.00 | 600 |
| SMBJ5.0A | SMBJ5.0CA | KE | AE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 65.22 | 800 |
| SMBJ6.0A | SMBJ6.0CA | KG | AG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 58.25 | 800 |
| SMBJ6.5A | SMBJ6.5CA | KK | AK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 53.57 | 500 |
| SMBJ7.0A | SMBJ7.0CA | KM | AM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 50.00 | 200 |
| SMBJ7.5A | SMBJ7.5CA | KP | AP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 46.51 | 100 |
| SMBJ8.0A | SMBJ8.0CA | KR | AR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 44.12 | 50 |
| SMBJ8.5A | SMBJ8.5CA | KT | AT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 41.67 | 10 |
| SMBJ9.0A | SMBJ9.0CA | KV | AV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 38.96 | 5 |
| SMBJ10A | SMBJ10CA | KX | AX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 35.29 | 5 |
| SMBJ11A | SMBJ11CA | KZ | WZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 32.97 | 5 |
| SMBJ12A | SMBJ12CA | LE | BE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 30.15 | 5 |
| SMBJ13A | SMBJ13CA | LG | BG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 27.91 | 5 |
| SMBJ14A | SMBJ14CA | LK | BK | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 25.86 | 5 |
| SMBJ15A | SMBJ15CA | LM | BM | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 24.59 | 5 |
| SMBJ16A | SMBJ16CA | LP | 혈압 | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 23.08 | 5 |
| SMBJ17A | SMBJ17CA | LR | BR | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 21.74 | 5 |
| SMBJ18A | SMBJ18CA | LT | BT | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 20.55 | 5 |
| SMBJ19A | SMBJ19CA | LB | BB | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 19.49 | 5 |
| SMBJ20A | SMBJ20CA | LV | BV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 18.52 | 5 |
| SMBJ22A | SMBJ22CA | LX | BX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 16.90 | 5 |
| SMBJ24A | SMBJ24CA | LZ | BZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 15.42 | 5 |
| SMBJ26A | SMBJ26CA | ME | CE | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 14.25 | 5 |
| SMBJ28A | SMBJ28CA | MG | CG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 13.22 | 5 |
| SMBJ30A | SMBJ30CA | MK | CK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 12.40 | 5 |
| SMBJ33A | SMBJ33CA | MM | CM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 11.26 | 5 |
| SMBJ36A | SMBJ36CA | MP | CP | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 10.33 | 5 |
| SMBJ40A | SMBJ40CA | MR | CR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 9.30 | 5 |
| SMBJ43A | SMBJ43CA | MT | CT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 8.65 | 5 |
| SMBJ45A | SMBJ45CA | MV | 자기소개서 | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 8.25 | 5 |
| SMBJ48A | SMBJ48CA | MX | CX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 7.75 | 5 |
| SMBJ51A | SMBJ51CA | MZ | CZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 7.28 | 5 |
| SMBJ54A | SMBJ54CA | 북부 | DE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 6.89 | 5 |
| SMBJ58A | SMBJ58CA | NG | DG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 6.41 | 5 |
| SMBJ60A | SMBJ60CA | NK | DK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 6.20 | 5 |
| SMBJ64A | SMBJ64CA | NM | DM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 5.83 | 5 |
| SMBJ70A | SMBJ70CA | NP | DP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 5.31 | 5 |
| SMBJ75A | SMBJ75CA | NR | DR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 4.96 | 5 |
| SMBJ78A | SMBJ78CA | NT | DT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 4.76 | 5 |
| SMBJ80A | SMBJ80CA | 참고: | DB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 4.63 | 5 |
| SMBJ85A | SMBJ85CA | NV | DV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 4.38 | 5 |
| SMBJ90A | SMBJ90CA | NX | DX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 4.11 | 5 |
| SMBJ100A | SMBJ100CA | 뉴질랜드 | DZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 3.70 | 5 |
| SMBJ110A | SMBJ110CA | PE | EE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 3.39 | 5 |
| SMBJ120A | SMBJ120CA | PG | EG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 3.11 | 5 |
| SMBJ130A | SMBJ130CA | PK | EK | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 2.87 | 5 |
| SMBJ140A | SMBJ140CA | PB | EB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 2.65 | 5 |
| SMBJ150A | SMBJ150CA | PM | EM | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 2.47 | 5 |
| SMBJ160A | SMBJ160CA | PP | EP | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 2.32 | 5 |
| SMBJ170A | SMBJ170CA | PR | 응급실 | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 2.18 | 5 |
| SMBJ180A | SMBJ180CA | PT | ET | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 2.06 | 5 |
| SMBJ190A | SMBJ190CA | PV | EV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 1.95 | 5 |
| SMBJ200A | SMBJ200CA | PW | EW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 1.85 | 5 |
| SMBJ220A | SMBJ220CA | PX | EX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 1.69 | 5 |
| SMBJ250A | SMBJ250CA | PZ | EZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 1.48 | 5 |
| SMBJ300A | SMBJ300CA | 양적 완화 | FE | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 1.23 | 5 |
| SMBJ350A | SMBJ350CA | 본부 | FG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 1.06 | 5 |
| SMBJ400A | SMBJ400CA | QK | FK | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 0.93 | 5 |
| SMBJ440A | SMBJ440CA | QM | FM | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 0.84 | 5 |
참고:
1.1"A" 후자는 5% 허용 장치를 나타냅니다.
2.2부문 번호 뒤에 "CA" 후자를 추가하여 양방향 장치를 지정합니다.
3.3V를 가진 양방향 장치에R10 볼트 이하의 IR한도는 두 배입니다.
특징:
보드 공간을 최적화하기 위해 표면에 장착된 애플리케이션
낮은 누출량
유니 및 양방향 단위
유리 비활성화 결합
낮은 인덕턴스
우수한 클램핑 능력
600W 10 × 1000μs 파형의 최고 전력 능력 반복 속도 (근무 주기):00.01%
빠른 반응 시간: 일반적으로 0 볼트에서 V까지 1.0ps 미만BR분
전형적인 IR12V 이상 5μA 이하
높은 온도 용접: 260°C/40초
전형적인 최대 온도 계수 ΔVBR= 0.1% × VBR@25°C× ΔT
플라스틱 패키지는 서너라이터 실험실 연화 94V-0
매트 틴 납 없는
알로겐이 없고 RoHS 규격이 준수됩니다.
전형적인 장애 모드는 과다 지정 된 전압 또는 전류에서 짧습니다
머스크 테스트는 JEDEC JESD201A를 기준으로 표 4a 및 4c에 따라 수행됩니다.
IEC-61000-4-2 ESD 15kV ((공기), 8kV (연결)
IEC 61000-4-2 (IEC801-2) 에 따른 데이터 라인의 ESD 보호
IEC 61000-4-4 (IEC801-4) 에 따라 데이터 라인의 EFT 보호
신청서:
TVS 장치는 통신, 컴퓨터, 산업 및 소비자 전자 응용 프로그램에서 사용되는 I / O 인터페이스, VCC 버스 및 기타 취약한 회로를 보호하는 데 이상적입니다.
| 매개 변수 | 기호 | 가치 | 단위 |
| 피크 펄스 전력 분산 10/1000μs 파형 (그림 1) (참고 1), (참고 2) | PPPM | 600 | 와트 |
| 10/1000μs 파형의 피크 펄스 전류 (Peak Pulse Current) | 난PP | 다음 표 참조 | 앰프 |
| T에서 무한 히트 싱크에 전력 분산L=75°C | PM(AV) | 5.0 | 와트 |
| 피크 전류, 8.3ms 단일 반 사이스 파동 (3번 참고) | 난FSM | 100 | 앰프 |
| 단방향 전압의 최대 순간 전압 25A (4번 참고) | VF | 30.5/5.0 | 전압 |
| 작동 접점 및 저장 온도 범위 | TJ, TSTG | -55 ~ +150 | °C |
|
참고: 1반복되지 않는 전류 펄스, 그림 3에 따라 T 이상A= 25°C, 그림 2 2각 터미널에 5.0mm x 5.0mm (0.03mm 두께) 구리 패드에 장착됩니다. 3. 8.3ms 단일 반 시노파 또는 동등한 제곱파, 작업 주기는 1분당 최대 4개의 펄스입니다. 4VFV의 경우 < 3.5VBR< 200V 및 VFV의 경우 < 6.5VBR> 201V |
|||
