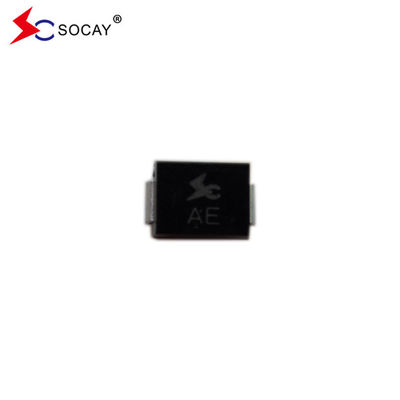

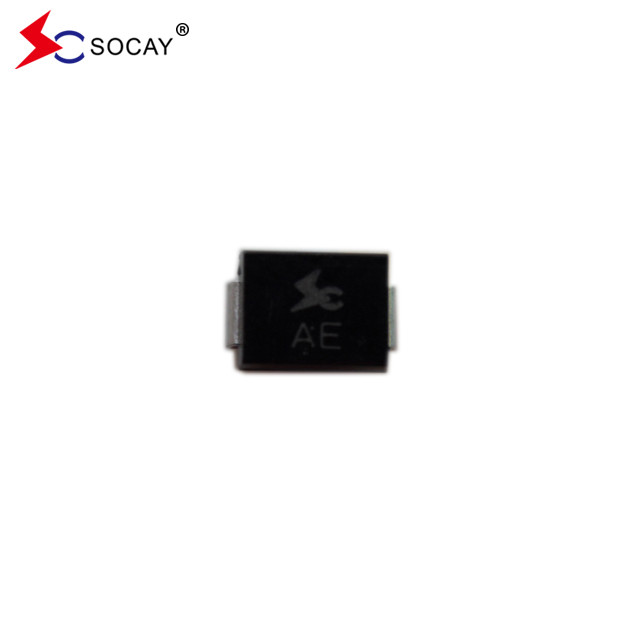

SOCAY NEW ORIGINAL SMBJ SERIES SMBJ6.5CA TVS 다이오드 데이터 시트 회로 보호
SMBJ 시리즈 SMBJ6.5CA DATA SHEET:SMBJ_v882.pdf
SMBJ 시리즈 SMBJ6.5CA 설명:
SMBJ SERIES SMBJ6.5CA는 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 특별히 설계되었습니다.
SMBJ 시리즈 SMBJ6.5CA 특징:
u SMBJ SERIES SMBJ6.5CA는 보드 공간을 최적화하기 위해 표면 장착 애플리케이션을 위해
u 낮은 누출
u SMBJ SERIES SMBJ6.5CA는 양방향 단위입니다
u 유리 비활성화 연결
u SMBJ 시리즈 SMBJ6.5CA는 낮은 인덕턴스를 가지고 있습니다
u 우수한 클램핑 능력
u 600W 10 × 1000μs 파형에서의 최고 전력 능력 반복 속도 (근무 주기):00.01%
u 빠른 반응 시간: 일반적으로 0 볼트에서 V까지 1.0ps 미만BR분
u 전형적 IR12V 이상 5μA 이하
u SMBJ 시리즈 SMBJ6.5CA의 고온 용접: 260°C/40초
u 전형적인 최대 온도 계수 ΔVBR= 0.1% × VBR@25°C× ΔT
u 플라스틱 패키지 인더라이터 실험실 연화 94V-0
u 매트 틴 납 없는
u SMBJ SERIES SMBJ6.5CA의 할로겐이 없고 RoHS에 적합합니다
u 전형적인 고장 모드는 과다 지정 된 전압 또는 전류에서 짧습니다.
u 머스크 테스트는 JEDEC JESD201A를 기준으로 표 4a 및 4c에 따라 수행됩니다.
u IEC-61000-4-2 ESD 15kV ((공기), 8kV (연결)
u SMBJ SERIES IEC 61000-4-2 (IEC801-2) 에 따라 데이터 라인의 SMBJ6.5CA의 ESD 보호
u IEC 61000-4-4 (IEC801-4) 에 따라 데이터 라인의 EFT 보호
| SMBJ 시리즈 부품 번호 | SMBJ 시리즈 표시 |
SMBJ 시리즈 역전 스탠드오프 전압 VRWM (V) |
SMBJ 시리즈 분포 전압 VBR (V) @IT |
SMBJ 시리즈 테스트 전류 IT (mA) |
SMBJ 시리즈 최대 클램핑 전압 VC @IPP (V) |
SMBJ 시리즈 최대 정점 맥박 현재 IPP (A) |
SMBJ 시리즈 최대 뒤집어 누출 IR @VRWM (μA) |
|||
| 유니 | 2개 | 유니 | 2개 | 미니 | 맥스 | |||||
| SMBJ3.3A | ∙ | K1 | ∙ | 3.3 | 5.20 | 6.50 | 10 | 8.0 | 75.00 | 600 |
| SMBJ5.0A | SMBJ5.0CA | KE | AE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 65.22 | 800 |
| SMBJ6.0A | SMBJ6.0CA | KG | AG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 58.25 | 800 |
| SMBJ6.5A | SMBJ6.5CA | KK | AK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 53.57 | 500 |
