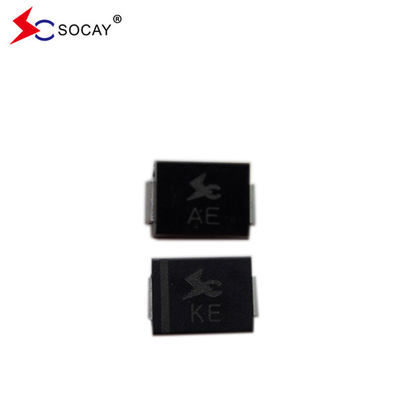

ESD 억제기 TVS 다이오드 28볼트 5uA DO-214AA-2 SMBJ SMBJ28ACA SOCAY 브랜드
데이터 셰이트:SMBJ_v882.pdf
TVS 다이오드 설명
임시전압압제 또는 다이오드 (TVS 다이오드라고도 알려져 있으며, transil or thyrector) DO-214AA-2 SMBJ28A is a protection diode designed to protect electronic circuits against transients and overvoltage threats such as EFT (electrically fast transients) and ESD (electro-static discharge)전형적인 장애 모드는 과다 지정 된 전압이나 전류에서 짧습니다.SMBJ 시리즈 ESD 억제기 TVS 다이오드는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다..
| SMBJ 시리즈 부품 번호 | SMBJ 시리즈 표시 |
SMBJ 시리즈 역전 스탠드오프 전압 VRWM (V) |
SMBJ 시리즈 분포 전압 VBR (V) @IT |
SMBJ 시리즈 테스트 전류 IT (mA) |
SMBJ 시리즈 최대 클램핑 전압 VC @IPP (V) |
최대 정점 맥박 현재 IPP (A) |
최대 뒤집어 누출 IR @VRWM (μA) |
|||
| 유니 | 2개 | 유니 | 2개 | 미니 | 맥스 | |||||
| SMBJ20A | SMBJ20CA | LV | BV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 18.52 | 5 |
| SMBJ22A | SMBJ22CA | LX | BX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 16.90 | 5 |
| SMBJ24A | SMBJ24CA | LZ | BZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 15.42 | 5 |
| SMBJ26A | SMBJ26CA | ME | CE | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 14.25 | 5 |
| SMBJ28A | SMBJ28CA | MG | CG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 13.22 | 5 |
