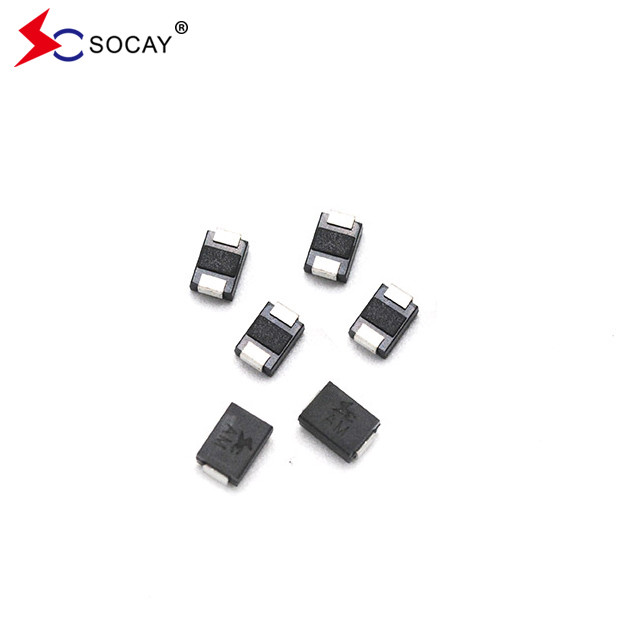

TVS 다이오드 SOCAY 5VWM 9.2VC DO214AA SMBJ5.0A SMBJ5.0CA 보호 장치

TVS 다이오드 SOCAY 5VWM 9.2VC DO214AA SMBJ5.0A SMBJ5.0CA 보호 장치

TVS 다이오드 데이터 시트:SMBJ_v882.pdf

DO214AA SMBJ5.0A SMBJ5.0CA 특징:

• DO214AA SMBJ5.0A SMBJ5.0CA는 보드 공간을 최적화하기 위해 표면 장착 애플리케이션을 위해
• DO214AA SMBJ5.0A SMBJ5.0CA 낮은 누출
• DO214AA SMBJ5.0A SMBJ5.0CA는 유니 및 양방향 단위입니다.
• 유리 비활성화 결합
• DO214AA SMBJ5.0A SMBJ5.0CA 낮은 인덕턴스
• DO214AA SMBJ5.0A SMBJ5.0CA 우수한 클램핑 능력
• DO214AA SMBJ5.0A SMBJ5.0CA 600W 최고 전력 능력 10 × 1000μs 파형 반복 속도 (근무 주기):00.01%
• DO214AA SMBJ5.0A SMBJ5.0CA의 빠른 응답 시간: 일반적으로 0 볼트에서 VBR 미인치에서 1.0ps 미만
• 12V 이상 5μA 이하의 전형적인 IR.
• 높은 온도 용접: 260°C/40초
• 전형적인 최대 온도 계수 ΔVBR = 0.1% × VBR@25°C× ΔT
• 플라스틱 패키지는 서너라이터 실험실 연화 94V-0
• DO214AA SMBJ5.0A SMBJ5.0CA의 매트 틴 납 없는
• 알로겐이 없고 RoHS 규격이 준수됩니다.
• DO214AA SMBJ5.0A SMBJ5.0CA의 전형적인 장애 모드는 과다 지정 된 전압 또는 전류에서 짧습니다.
• 머스크 테스트는 JEDEC JESD201A를 기준으로 표 4a 및 4c에 따라 수행됩니다.
• IEC-61000-4-2 ESD 15kV ((공기), 8kV (연결)
• IEC 61000-4-2 (IEC801-2) 에 따른 데이터 라인의 ESD 보호
• IEC 61000-4-4 (IEC801-4) 에 따라 데이터 라인의 EFT 보호

DO214AA SMBJ5.0A SMBJ5.0CA 전기 특성 (T_A=25°C다른 사항이 없는 한):
