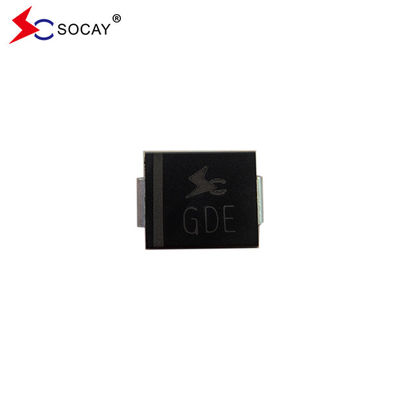

1500W 표면 마운트 TVS SMCJ5.0A, 1000μA IR VRWM 5.0V 일시 전압 억제기
데이터 셰이트:SMCJ_v2107.1.pdf
설명:
SMCJ 시리즈는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.
| 부문 번호 | 표기 |
뒤집어 스탠드오프 전압 VRWM (V) |
분할 전압VBR (V) @IT |
테스트 전류 난T (mA) |
최대 클램핑 전압 VC @IPP(V) |
최대 정점 맥박 전류 난PP(A) |
최대 뒤집어 누출난R @VRWM (μA) |
|||
| 유니 | 2개 | Uni | 2개 | 미니 | 맥스 | |||||
| SMCJ5.0A | SMCJ5.0CA | GDE | BDE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 163.04 | 1000 |
| SMCJ6.0A | SMCJ6.0CA | GDG | BDG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 145.63 | 1000 |
| SMCJ6.5A | SMCJ6.5CA | GDK | BDK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 133.93 | 500 |
| SMCJ7.0A | SMCJ7.0CA | GDM | BDM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 125.00 | 200 |
| SMCJ7.5A | SMCJ7.5CA | 국내총생산 | BDP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 116.28 | 100 |
| SMCJ8.0A | SMCJ8.0CA | 독일민주공화국 | BDR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 110.29 | 50 |
| SMCJ8.5A | SMCJ8.5CA | GDT | BDT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 104.17 | 20 |
| SMCJ9.0A | SMCJ9.0CA | GDV | BDV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 97.40 | 10 |
| SMCJ10A | SMCJ10CA | GDX | BDX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 88.24 | 5 |
| SMCJ11A | SMCJ11CA | GDZ | BDZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 82.42 | 5 |
| SMCJ12A | SMCJ12CA | GEE | 꿀벌 | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 75.38 | 5 |
| SMCJ13A | SMCJ13CA | GEG | BEG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 69.77 | 5 |
| SMCJ14A | SMCJ14CA | GEK | BEK | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 64.66 | 5 |
| SMCJ15A | SMCJ15CA | GEM | BEM | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 61.48 | 5 |
| SMCJ16A | SMCJ16CA | GEP | BEP | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 57.69 | 5 |
| SMCJ17A | SMCJ17CA | GER | BER | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 54.35 | 5 |
| SMCJ18A | SMCJ18CA | GET | BET | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 51.37 | 5 |
| SMCJ19A | SMCJ19CA | GEB | BEB | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 48.73 | 5 |
| SMCJ20A | SMCJ20CA | GEV | BEV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 46.30 | 5 |
| SMCJ22A | SMCJ22CA | GEX | BEX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 42.25 | 5 |
| SMCJ24A | SMCJ24CA | GEZ | BEZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 38.56 | 5 |
| SMCJ26A | SMCJ26CA | GFE | BFE | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 35.63 | 5 |
| SMCJ28A | SMCJ28CA | GFG | BFG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 33.04 | 5 |
| SMCJ30A | SMCJ30CA | GFK | BFK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 30.99 | 5 |
| SMCJ33A | SMCJ33CA | GFM | BFM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 28.14 | 5 |
| SMCJ36A | SMCJ36CA | GFP | 서식지 | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 25.82 | 5 |
| SMCJ40A | SMCJ40CA | GFR | BFR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 23.26 | 5 |
| SMCJ43A | SMCJ43CA | GFT | BFT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 21.61 | 5 |
| SMCJ45A | SMCJ45CA | GFV | BFV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 20.63 | 5 |
| SMCJ48A | SMCJ48CA | GFX | BFX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 19.38 | 5 |
| SMCJ51A | SMCJ51CA | GFZ | BFZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 18.20 | 5 |
| SMCJ54A | SMCJ54CA | GGE | BGE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 17.22 | 5 |
| SMCJ58A | SMCJ58CA | GGG | BGG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 16.03 | 5 |
| SMCJ60A | SMCJ60CA | GGK | BGK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 15.50 | 5 |
| SMCJ64A | SMCJ64CA | GGM | BGM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 14.56 | 5 |
| SMCJ70A | SMCJ70CA | GGP | BGP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 13.27 | 5 |
| SMCJ75A | SMCJ75CA | GGR | BGR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 12.40 | 5 |
| SMCJ78A | SMCJ78CA | GGT | BGT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 11.90 | 5 |
| SMCJ80A | SMCJ80CA | GGB | BGB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 11.57 | 5 |
| SMCJ85A | SMCJ85CA | GGV | BGV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 10.95 | 5 |
| SMCJ90A | SMCJ90CA | GGX | BGX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 10.27 | 5 |
| SMCJ100A | SMCJ100CA | GGZ | BGZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 9.26 | 5 |
| SMCJ110A | SMCJ110CA | GHE | BHE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 8.47 | 5 |
| SMCJ120A | SMCJ120CA | 온실가스 | BHG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 7.77 | 5 |
| SMCJ130A | SMCJ130CA | GHK | BHK | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 7.18 | 5 |
| SMCJ140A | SMCJ140CA | -- | BHB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 6.61 | 5 |
| SMCJ150A | SMCJ150CA | GHM | BHM | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 6.17 | 5 |
| SMCJ160A | SMCJ160CA | GHP | BHP | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 5.79 | 5 |
| SMCJ170A | SMCJ170CA | GHR | BHR | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 5.45 | 5 |
| SMCJ180A | SMCJ180CA | GHT | BHT | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 5.14 | 5 |
| SMCJ190A | SMCJ190CA | GHV | BHV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 4.87 | 5 |
| SMCJ200A | SMCJ200CA | 가습기 가습기 물질 | BHW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 4.60 | 5 |
| SMCJ220A | SMCJ220CA | GHX | BHX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 4.20 | 5 |
| SMCJ250A | SMCJ250CA | GHZ | BHZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 3.70 | 5 |
| SMCJ300A | SMCJ300CA | GJE | BJE | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 3.10 | 5 |
| SMCJ350A | SMCJ350CA | GJG | BJG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 2.60 | 5 |
| SMCJ400A | SMCJ400CA | GJK | BJK | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 2.30 | 5 |
| SMCJ440A | SMCJ440CA | GJM | BJM | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 2.10 | 5 |
참고:
1"A" 후자는 5% 허용 장치를 나타냅니다.
2부문 번호 뒤에 "CA" 후자를 추가하여 양방향 장치를 지정합니다.
V를 가진 양방향 장치R10 볼트 이하의 IR한도는 두 배입니다.
특징:
보드 공간을 최적화하기 위해 표면에 장착된 애플리케이션
낮은 누출량
유니 및 양방향 단위
유리 비활성화 결합
낮은 인덕턴스
우수한 클램핑 능력
1500W 10 × 1000μs 파형의 최고 전력 능력 반복 속도 (근무 주기):00.01%
빠른 반응 시간: 일반적으로 0 볼트에서 V까지 1.0ps 미만BR분
전형적인 IR12V 이상 5μA 이하
높은 온도 용접: 260°C/40초
전형적인 최대 온도 계수 ΔVBR= 0.1% × VBR@25°C× ΔT
플라스틱 패키지는 서너라이터 실험실 연화 94V-0
매트 틴 납 없는
알로겐이 없고 RoHS 규격이 준수됩니다.
전형적인 장애 모드는 과다 지정 된 전압 또는 전류에서 짧습니다
머스크 테스트는 JEDEC JESD201A를 기준으로 표 4a 및 4c에 따라 수행됩니다.
IEC-61000-4-2 ESD 15kV ((공기), 8kV (연결)
IEC 61000-4-2 (IEC801-2) 에 따른 데이터 라인의 ESD 보호
IEC 61000-4-4 (IEC801-4) 에 따라 데이터 라인의 EFT 보호
응용 프로그램:
TVS 장치는 통신, 컴퓨터, 산업 및 소비자 전자 응용 프로그램에서 사용되는 I / O 인터페이스, VCC 버스 및 기타 취약 한 회로를 보호하는 데 이상적입니다.
| 매개 변수 | 기호 | 가치 | 단위 |
| 피크 펄스 전력 분산 10/1000μs 파형 (그림 1) (참고 1), (참고 2) | PPPM | 1500 | 와트 |
| 10/1000μs 파형의 피크 펄스 전류 (Peak Pulse Current) | 난PP | 다음 표 참조 | 앰프 |
| T에서 무한 히트 싱크에 전력 분산L=75°C | PM(AV) | 6.5 | 와트 |
| 피크 전류, 8.3ms 단일 반 사이스 파동 (3번 참고) | 난FSM | 200 | 앰프 |
| 단방향 전압의 최대 순간 전압 25A (4번 참고) | VF | 30.5/5.0 | 전압 |
| 작동 접점 및 저장 온도 범위 | TJ, TSTG | -55 ~ +150 | °C |
|
참고: 1반복되지 않는 전류 펄스, 그림 3에 따라 T 이상A= 25°C, 그림 2 2각 터미널에 5.0mm x 5.0mm (0.03mm 두께) 구리 패드에 장착됩니다. 3. 8.3ms 단일 반 시노파 또는 동등한 제곱파, 작업 주기는 1분당 최대 4개의 펄스입니다. 4VFV의 경우 < 3.5VBR< 200V 및 VFV의 경우 < 6.5VBR> 201V |
|||
