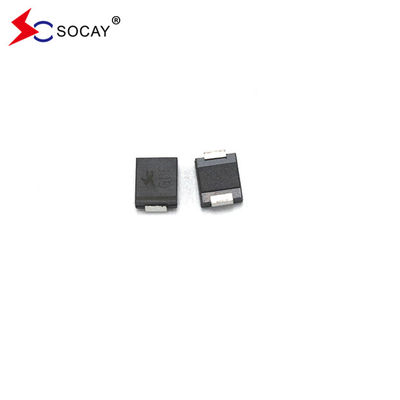

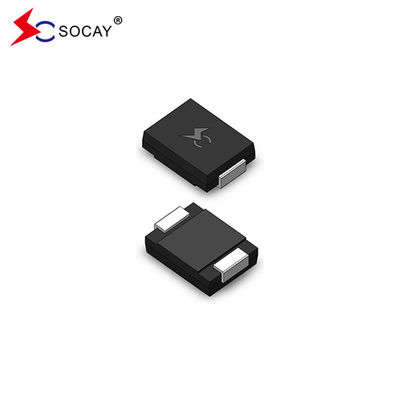

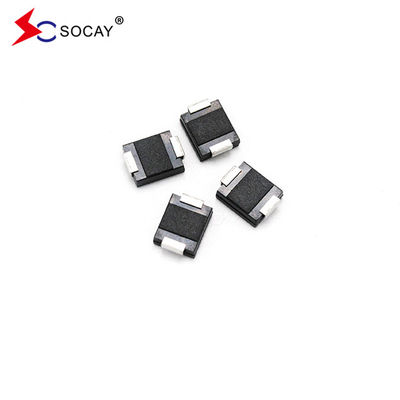

양방향 TVS 다이오드 SMCJ5.0CA, 9.2VC RTransient 전압 억제기, UL 인정
데이터 셰이트:SMCJ_v2107.1.pdf
TVS 다이오드 SMCJ5.0CA
TVS 다이오드 SMCJ5.0CA는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.
TVS 다이오드 SMCJ5.0CA 최대 등급 (TA=25°C다른 사항이 없는 한):
| TVS 다이오드 매개 변수 | 기호 | 가치 | TVS 다이오드 단위 |
| SMCJ5.0CA 피크 펄스 전력 분사 10/1000μs 파형 (그림 1) (참고 1) (참고 2) | PPPM | 1500 | 와트 |
| SMCJ5.0CA 10/1000μs의 파형의 피크 펄스 전류. | 난PP | 다음 표 참조 | 앰프 |
| T에서 무한 히트 싱크에 전력 분산L=75°C | PM(AV) | 6.5 | 와트 |
| SMCJ5.0CA 피크 전류, 8.3ms 단일 반 사이스 파동 (3번 참고) | 난FSM | 200 | 앰프 |
| 단방향 전압의 최대 순간 전압 25A (4번 참고) | VF | 30.5/5.0 | 전압 |
| SMCJ5.0CA 작동 접점 및 저장 온도 범위 | TJ, TSTG | -55 ~ +150 | °C |
|
참고: 1반복되지 않는 전류 펄스, 그림 3에 따라 T 이상A= 25°C, 그림 2 2각 터미널에 5.0mm x 5.0mm (0.03mm 두께) 구리 패드에 장착됩니다. 3. 8.3ms 단일 반 시노파 또는 동등한 제곱파, 작업 주기는 1분당 최대 4개의 펄스입니다. 4VFV의 경우 < 3.5VBR< 200V 및 VFV의 경우 < 6.5VBR> 201V |
|||
TVS 다이오드 SMCJ5.0CA 전기 특성 (TA=25°C다른 사항이 없는 한):
| TVS 다이오드 부품 번호 | 표기 |
TVS 다이오드 역전 스탠드오프 전압 VRWM (V) |
TVS 다이오드 분해 전압 VBR (V) @IT |
테스트 전류 IT (mA) |
TVS 다이오드 최대 클램핑 전압 VC @IPP (V) |
TVS 다이오드 최대 최고 펄스 현재 IPP (A) |
최대 뒤집어 누출 IR @VRWM (μA) |
|||
| 유니 | 2개 | 유니 | 2개 | 미니 | 맥스 | |||||
| SMCJ5.0A | SMCJ5.0CA | GDE | BDE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 163.04 | 1000 |
| SMCJ6.0A | SMCJ6.0CA | GDG | BDG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 145.63 | 1000 |
| SMCJ6.5A | SMCJ6.5CA | GDK | BDK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 133.93 | 500 |
| SMCJ7.0A | SMCJ7.0CA | GDM | BDM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 125.00 | 200 |
| SMCJ7.5A | SMCJ7.5CA | 국내총생산 | BDP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 116.28 | 100 |
| SMCJ8.0A | SMCJ8.0CA | 독일민주공화국 | BDR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 110.29 | 50 |
| SMCJ8.5A | SMCJ8.5CA | GDT | BDT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 104.17 | 20 |
| SMCJ9.0A | SMCJ9.0CA | GDV | BDV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 97.40 | 10 |
| SMCJ10A | SMCJ10CA | GDX | BDX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 88.24 | 5 |
