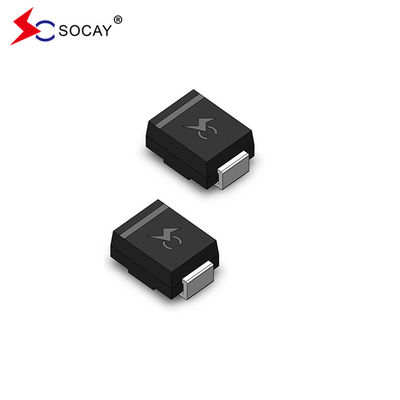

BOM 목록 서비스 SMBJ16A DO-214AA 원본 회로 보호 TVS 다이오드 SMBJ16A
TVS 다이오드 SMBJ16A 데이터 셰이트:SMBJ_v882.pdf
TVS 다이오드 SMBJ16A 설명:
TVS 다이오드 SMBJ16A는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.
| TVS 다이오드 부품 번호 | 표기 |
TVS 다이오드 역전 스탠드오프 전압 VRWM (V) |
TVS 다이오드 분해 전압 VBR (V) @IT |
TVS 다이오드 테스트 전류 IT (mA) |
TVS 다이오드 최대 클램핑 전압 VC @IPP (V) |
TVS 다이오드 최대 정점 맥박 현재 IPP (A) |
TVS 다이오드 최대 뒤집어 누출 IR @VRWM (μA) |
|||
| 유니 | 2개 | 유니 | 2개 | 미니 | 맥스 | |||||
| SMBJ3.3A | ∙ | K1 | ∙ | 3.3 | 5.20 | 6.50 | 10 | 8.0 | 75.00 | 600 |
| SMBJ5.0A | SMBJ5.0CA | KE | AE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 65.22 | 800 |
| SMBJ6.0A | SMBJ6.0CA | KG | AG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 58.25 | 800 |
| SMBJ6.5A | SMBJ6.5CA | KK | AK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 53.57 | 500 |
| SMBJ7.0A | SMBJ7.0CA | KM | AM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 50.00 | 200 |
| SMBJ7.5A | SMBJ7.5CA | KP | AP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 46.51 | 100 |
| SMBJ8.0A | SMBJ8.0CA | KR | AR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 44.12 | 50 |
| SMBJ8.5A | SMBJ8.5CA | KT | AT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 41.67 | 10 |
| SMBJ9.0A | SMBJ9.0CA | KV | AV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 38.96 | 5 |
| SMBJ10A | SMBJ10CA | KX | AX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 35.29 | 5 |
| SMBJ11A | SMBJ11CA | KZ | WZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 32.97 | 5 |
| SMBJ12A | SMBJ12CA | LE | BE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 30.15 | 5 |
| SMBJ13A | SMBJ13CA | LG | BG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 27.91 | 5 |
| SMBJ14A | SMBJ14CA | LK | BK | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 25.86 | 5 |
| SMBJ15A | SMBJ15CA | LM | BM | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 24.59 | 5 |
| SMBJ16A | SMBJ16CA | LP | 혈압 | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 23.08 | 5 |
