VRWM 64V 단방향 표면 장착 TVS 다이오드 SMAJ64A, 무료 보호 계획 제공

VRWM 64V 단방향 표면 장착 TVS 다이오드 SMAJ64A, 무료 보호 계획 제공

TVS 다이오드 SMAJ64A 데이터 셰이트:SMAJ_v22071.pdf

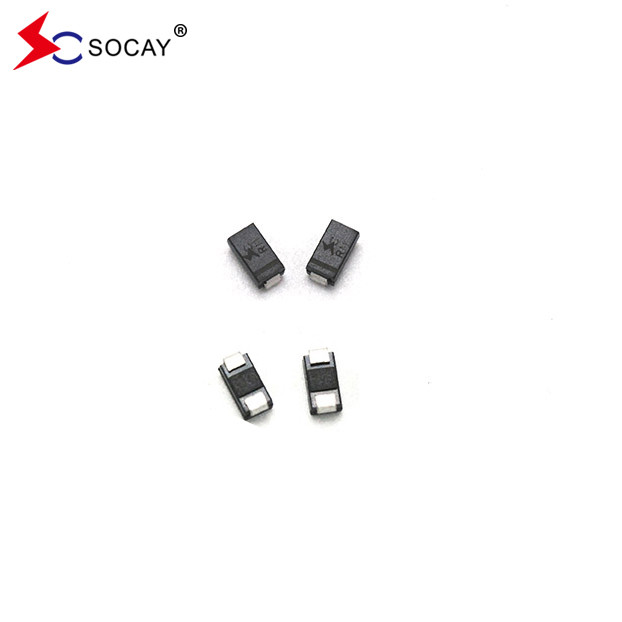

표면 장착 TVS 다이오드 SMAJ64A 그림:

표면 장착 TVS 다이오드 SMAJ64A는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.

1- TN 전원 공급 시스템에서 일시적 억제 다이오드 (TVS 다이오드) 의 적용
인간 작동 오류로 인한 초전압은 번개 초전압 파동과 로드 스위치와 같이 전력 공급 라인을 통해 전기 및 전자 장비 내부를 쉽게 침범 할 수 있습니다.전기 및 전자 장비의 고장을 유발합니다.전기 선에 MOV 및 TVS 전압 흡수 장치를 설치함으로써 두 단계의 보호가 구현됩니다.L선과 N선에서 일반 모드 및 차차 모드 보호가 수행됩니다.특정 방법은 번개 전류의 대부분을 방출하기 위해 첫 번째 수준의 SPD 보호로 라인의 앞 끝에 MOV를 설치하는 것입니다. and install a high-power transient suppression diode (TVS diode) at the end of the line (front end of the equipment) as the second level SPD protection to further weaken the The overvoltage wave amplitude reduces the grid voltage to within the E/I safe withstand voltage rangeMOV와 TVS는 전압과 에너지의 조정과 협력을 달성해야 하며 AB 사이의 선 길이는 5m 미만해서는 안 된다는 점에 유의해야 합니다.선 길이를 늘리거나 분리 장치를 설치해야 합니다..

2- 네트워크 신호 라인에서의 일시적 억제 다이오드 (TVS 다이오드) 적용
일시적 억제 다이오드 (TVS 다이오드) 는 전력 시스템의 급증 보호뿐만 아니라 신호 라인의 급증 보호에도 사용될 수 있습니다.가스 방출 튜브 GDT 및 일시적 억제 다이오드 (TVS 다이오드) 는 신호 급증 보호를 형성하기 위해 결합됩니다.이 장치는 빠른 반응, 작은 누출, 거의 신호 손실이 없으며 고속 네트워크 라인을 위해 안전하고 신뢰할 수있는 보호를 제공 할 수 있습니다.

3DC 전력 시스템에서 일시적 억제 다이오드 (TVS 다이오드) 의 적용
일반 PC 컴퓨터의 전원 공급 회로에서, AC 220 V의 전원 공급 회로는 트랜스포머를 통해 AC 20 V로 낮아집니다.그 다음 DC 10 V DC 전원을 출력하기 위해 회로에 의해 조정 및 정렬되고 부하에 연결됩니다.트랜스포머의 출력 끝에 TVS1 양방향 일시 전압 억제기를 설치함으로써,그것은 L 및 N 라인의 순간 충동 펄스 전류를 흡수하고 안전한 전압 수준에 회로 전압을 클램프TVS1는 역단 직렬기 및 변압기의 다른 회로 구성 요소를 보호 할 수 있습니다.DC 전원 공급 장치의 출력 끝에 TVS2 일방적 일시 전압 억제기가 DC 부하를 과전압과 전류 충격으로부터 보호하기 위해 직렬 장치 뒤에 설치됩니다..

3트랜지스터 회로에 일시적 억제 다이오드 (TVS 다이오드) 의 적용
전류 제어 장치로서 트랜지스터는 전자 집적 회로의 중요한 부분이다. 그들은 두 가지 범주로 나눌 수 있다: NPN 트랜지스터와 PNP 트랜지스터 [5].그들은 스위치 회로에 사용됩니다., 증폭회로 및 전압 안정회로.트랜지스터 회로를 ESD/EFT (전도 정전 방출/전기 빠른 일시 펄스 그룹) 와 같은 초상압 간섭으로부터 보호하기 위해, TVS1 및 TVS2는 보호를 위해 회로의 입력 및 출력 끝에 각각 추가됩니다.
