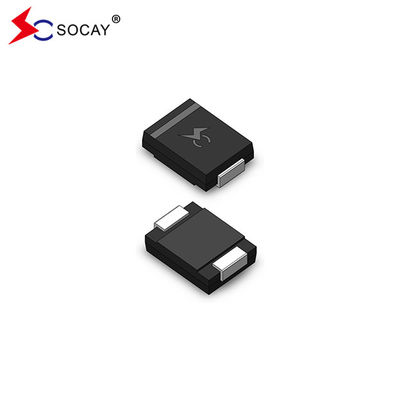

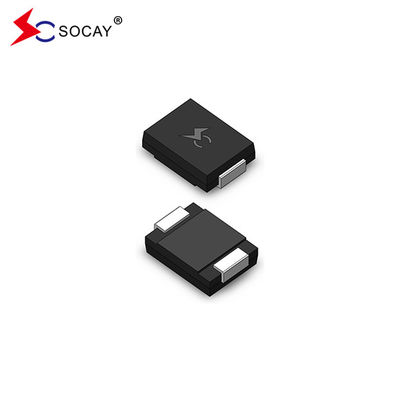

3000W SMDJ 시리즈 SMDJ5.0A 표면 마운트 TVS 다이오드 VRWM 5.0V 일시 전압 억제기
데이터 셰이트:SMDJ_v2107.1.pdf
설명:
SMDJ 시리즈는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.
|
부문 번호 |
표기 |
역 정전전압VRWM(V) |
분할전압 VBR(V) @IT |
시험 전류난T (mA) |
최대 클램핑 전압VC @IPP(V) |
최대 픽 펄스 전류난PP(A) |
최대 역행누출 IR @VRWM(μA) |
|||
|
유니 |
2개 |
유니 |
2개 |
미니 |
맥스 |
|||||
| SMDJ5.0A | SMDJ5.0CA | RDE | DDE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 326.09 | 1000 |
| SMDJ6.0A | SMDJ6.0CA | RDG | DDG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 291.26 | 1000 |
| SMDJ6.5A | SMDJ6.5CA | RDK | DDK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 267.86 | 500 |
| SMDJ7.0A | SMDJ7.0CA | PDM | DDM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 250.00 | 200 |
| SMDJ7.5A | SMDJ7.5CA | PDP | DDP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 232.56 | 100 |
| SMDJ8.0A | SMDJ8.0CA | PDR | DDR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 220.59 | 50 |
| SMDJ8.5A | SMDJ8.5CA | PDT | DDT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 208.33 | 25 |
| SMDJ9.0A | SMDJ9.0CA | PDV | DDV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 194.81 | 10 |
| SMDJ10A | SMDJ10CA | PDX | DDX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 176.47 | 5 |
| SMDJ11A | SMDJ11CA | PDZ | DDZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 164.84 | 5 |
| SMDJ12A | SMDJ12CA | PEE | DEE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 150.75 | 5 |
| SMDJ13A | SMDJ13CA | PEG | DEG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 139.53 | 5 |
| SMDJ14A | SMDJ14CA | PEK | DEK | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 129.31 | 5 |
| SMDJ15A | SMDJ15CA | PEM | DEM | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 122.95 | 5 |
| SMDJ16A | SMDJ16CA | PEP | DEP | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 115.38 | 5 |
| SMDJ17A | SMDJ17CA | PER | DER | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 108.70 | 5 |
| SMDJ18A | SMDJ18CA | PET | DET | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 102.74 | 5 |
| SMDJ19A | SMDJ19CA | PEB | DEB | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 97.47 | 5 |
| SMDJ20A | SMDJ20CA | PEV | DEV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 92.59 | 5 |
| SMDJ22A | SMDJ22CA | PEX | DEX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 84.51 | 5 |
| SMDJ24A | SMDJ24CA | PEZ | DEZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 77.12 | 5 |
| SMDJ26A | SMDJ26CA | PFE | DFE | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 71.26 | 5 |
| SMDJ28A | SMDJ28CA | PFG | DFG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 66.08 | 5 |
| SMDJ30A | SMDJ30CA | PFK | DFK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 61.98 | 5 |
| SMDJ33A | SMDJ33CA | PFM | DFM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 56.29 | 5 |
| SMDJ36A | SMDJ36CA | PFP | DFP | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 51.64 | 5 |
| SMDJ40A | SMDJ40CA | PFR | DFR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 46.51 | 5 |
| SMDJ43A | SMDJ43CA | PFT | DFT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 43.23 | 5 |
| SMDJ45A | SMDJ45CA | PFV | DFV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 41.27 | 5 |
| SMDJ48A | SMDJ48CA | PFX | DFX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 38.76 | 5 |
| SMDJ51A | SMDJ51CA | PFZ | DFZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 36.41 | 5 |
| SMDJ54A | SMDJ54CA | RGE | DGE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 34.44 | 5 |
| SMDJ58A | SMDJ58CA | PGG | DGG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 32.05 | 5 |
| SMDJ60A | SMDJ60CA | PGK | DGK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 30.99 | 5 |
| SMDJ64A | SMDJ64CA | PGM | DGM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 29.13 | 5 |
| SMDJ70A | SMDJ70CA | PGP | DGP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 26.55 | 5 |
| SMDJ75A | SMDJ75CA | PGR | DGR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 24.79 | 5 |
| SMDJ78A | SMDJ78CA | PGT | DGT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 23.81 | 5 |
| SMDJ80A | SMDJ80CA | PGB | DGB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 23.15 | 5 |
| SMDJ85A | SMDJ85CA | PGV | DGV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 21.90 | 5 |
| SMDJ90A | SMDJ90CA | PGX | DGX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 20.55 | 5 |
| SMDJ100A | SMDJ100CA | PGZ | DGZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 18.52 | 5 |
| SMDJ110A | SMDJ110CA | PHE | DHE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 16.95 | 5 |
| SMDJ120A | SMDJ120CA | PHG | DHG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 15.54 | 5 |
| SMDJ130A | SMDJ130CA | PHK | DHK | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 14.35 | 5 |
| SMDJ140A | SMDJ140CA | PHB | DHB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 13.23 | 5 |
| SMDJ150A | SMDJ150CA | PHM | DHM | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 12.35 | 5 |
| SMDJ160A | SMDJ160CA | PHP | DHP | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 11.58 | 5 |
| SMDJ170A | SMDJ170CA | PHR | DHR | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 10.91 | 5 |
| SMDJ180A | SMDJ180CA | PHT | DHT | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 10.29 | 5 |
| SMDJ190A | SMDJ190CA | PHV | DHV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 9.75 | 5 |
| SMDJ200A | SMDJ200CA | PHW | DHW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 9.26 | 5 |
| SMDJ220A | SMDJ220CA | PHX | DHX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 8.43 | 5 |
| SMDJ250A | SMDJ250CA | PHZ | DHZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 7.41 | 5 |
| SMDJ300A | SMDJ300CA | PJE | DJE | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 6.17 | 5 |
| SMDJ350A | SMDJ350CA | PJG | DJG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 5.29 | 5 |
| SMDJ400A | SMDJ400CA | PJK | DJK | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 4.63 | 5 |
| SMDJ440A | SMDJ440CA | PJM | DJM | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 4.21 | 5 |
참고:
11. "A" 후자는 5%의 허용량을 나타내는 장치입니다.
2. 2. 양방향 장치를 지정하기 위해 부품 번호 뒤에 "CA" 후자를 추가한다.
3V를 가진 양방향 장치에R10 볼트 이하의 IR한도는 두 배입니다.
특징:
보드 공간을 최적화하기 위해 표면에 장착된 애플리케이션
낮은 누출량
유니 및 양방향 단위
유리 비활성화 결합
낮은 인덕턴스
우수한 클램핑 능력
3000W 10 × 1000μs 파형에서의 최고 전력 능력 반복 속도 (근무 주기):00.01%
빠른 반응 시간: 일반적으로 0 볼트에서 V까지 1.0ps 미만BR분
전형적인 IR12V 이상 5μA 이하
높은 온도 용접: 260°C/40초
전형적인 최대 온도 계수 ΔVBR= 0.1% × VBR@25°C× ΔT
플라스틱 패키지는 서너라이터 실험실 연화 94V-0
매트 틴 납 없는
알로겐이 없고 RoHS 규격이 준수됩니다.
전형적인 장애 모드는 과다 지정 된 전압 또는 전류에서 짧습니다
머스크 테스트는 JEDEC JESD201A를 기준으로 표 4a 및 4c에 따라 수행됩니다.
IEC-61000-4-2 ESD 15kV ((공기), 8kV (연결)
IEC 61000-4-2 (IEC801-2) 에 따른 데이터 라인의 ESD 보호
IEC 61000-4-4 (IEC801-4) 에 따라 데이터 라인의 EFT 보호
응용 프로그램:
TVS 장치는 통신, 컴퓨터, 산업 및 소비자 전자 응용 프로그램에서 사용되는 I / O 인터페이스, VCC 버스 및 기타 취약 한 회로를 보호하는 데 이상적입니다.
| 매개 변수 | 기호 | 가치 | 단위 |
| 피크 펄스 전력 분산 10/1000μs 파형 (그림 1) (참고 1), (참고 2) | PPPM | 3000 | 와트 |
| 10/1000μs 파형의 피크 펄스 전류 (Peak Pulse Current) | 난PP | 다음 표 참조 | 앰프 |
| T에서 무한 히트 싱크에 전력 분산L=75°C | PM(AV) | 6.0 | 와트 |
| 피크 전류, 8.3ms 단일 반 사이스 파동 (3번 참고) | 난FSM | 300 | 앰프 |
| 단방향 전압의 최대 순간 전압 25A (4번 참고) | VF | 30.5/5.0 | 전압 |
| 작동 접점 및 저장 온도 범위 | TJ, TSTG | -55 ~ +150 | °C |
|
참고: 1반복되지 않는 전류 펄스, 그림 3에 따라 T 이상A= 25°C, 그림 2 2각 터미널에 5.0mm x 5.0mm (0.03mm 두께) 구리 패드에 장착됩니다. 3. 8.3ms 단일 반 시노파 또는 동등한 제곱파, 작업 주기는 1분당 최대 4개의 펄스입니다. 4VFV의 경우 < 3.5VBR< 200V 및 VFV의 경우 < 6.5VBR> 201V |
|||
