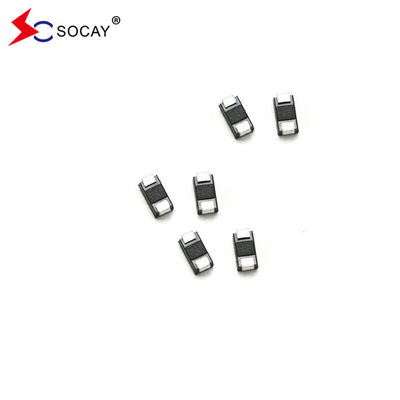

33V 양방향 SMD TVS 다이오드 SMAJ33CA, 53.3VC IPP 7.50A 400W 빠른 배달 시간
SMD TVS 다이오드 SMAJ33CA 데이터 셰이트:SMAJ_v22071.pdf
SMD TVS 다이오드 SMAJ33CA 최대 등급 (TA=25°C 다른 표시가 없는 한):
| SMD TVS 매개 변수 | 기호 | SMD TVS 값 | 단위 |
| SMD TVS 피크 펄스 전력 분산 10/1000μs 파형 (그림 1) (참고 1), (참고 2) | PPPM | 400 | 와트 |
| 10/1000μs 파형의 피크 펄스 전류 (Peak Pulse Current) | 난PP | 다음 표 참조 | 앰프 |
| T에서 무한 히트 싱크에 전력 분산L=75°C | PM(AV) | 1.0 | 와트 |
| SMD TVS 피크 전류, 8.3ms 단일 반 사이스 파동 (3번 참고) | 난FSM | 40 | 앰프 |
| 단방향 전압의 최대 순간 전압 25A (4번 참고) | VF | 30.5/5.0 | 전압 |
| SMD TVS 작동 연결과 저장 온도 범위 | TJ, TSTG | -55 ~ +150 | °C |
|
참고: 1반복되지 않는 전류 펄스, 그림 3에 따라 T 이상A= 25°C, 그림 2 2각 터미널에 5.0mm x 5.0mm (0.03mm 두께) 구리 패드에 장착됩니다. 3. 8.3ms 단일 반 시노파 또는 동등한 제곱파, 작업 주기는 1분당 최대 4개의 펄스입니다. 4VFV의 경우 < 3.5VBR< 200V 및 VFV의 경우 < 6.5VBR> 201V |
|||
| SMD TVS 부품 번호 | SMD TVS 표시 |
SMD TVS 리버스 스탠드오프 전압 VRWM ((V) |
SMD TVS 분포 전압 VBR (V) @IT |
SMD TVS 테스트 전류 IT (mA) |
SMD TVS 최대 클램핑 전압 VC @IPP (V) |
SMD TVS 최대 정점 맥박 현재 IPP (A) |
SMD TVS 최대 뒤집어 누출 IR @VRWM (μA) |
|||
| 유니 | 2개 | 유니 | 2개 | 미니 | 맥스 | |||||
| SMAJ30A | SMAJ30CA | CK | YK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 8.26 | 5 |
| SMAJ33A | SMAJ33CA | CM | YM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 7.50 | 5 |
