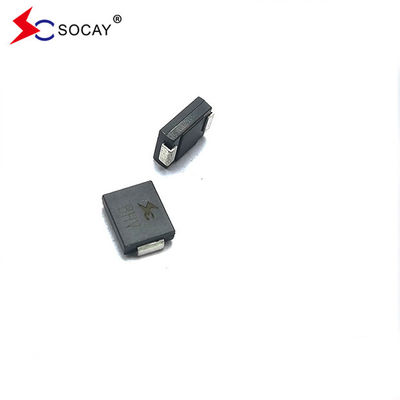

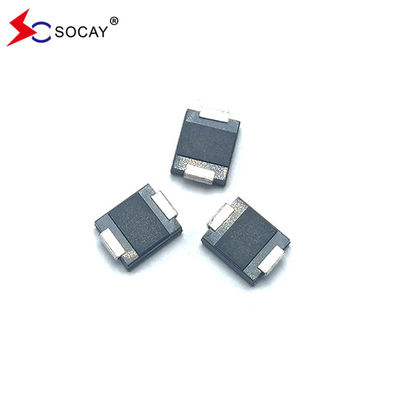

TVS 다이오드 SMD 5.0SMDJ400A 5.0SMDJ400 5.0SMDJ DO-214AB SMC
데이터 셰이트:5.0SMDJ_v2107.1.pdf
| 무게 | 00.007온스, 0.21그램 |
| 케이스 | JEDEC DO-214AB 유리의 passivated 접합 위에 molded 플라스틱 |
| 극성 | 컬러 밴드는 카토드를 나타냅니다. |
| 터미널 | JESD22-B102D에 따라 용접 가능한 매트 틴 접착 전선 |
선택 방법
1고객의 제품, 작동 전압, 애플리케이션 포트, 보호 수준을 알기 위해.
2장치의 VRWM (운동 전압) 값 ≥ 고객의 회로에서 정상 작동
3.VC (클램프 전압) 값 < 백엔드 칩의 최대 전압
4장치의 패키지와 전력을 선택하여 응용 포트 및 보호 수준을 선택합니다.
설명:
5.0SMDJ24CA는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.
| 부문 번호 | 표기 |
뒤집어 스탠드오프 전압 VRWM (V) |
분할 전압VBR (V) @IT |
테스트 전류 난T (mA) |
최대 클램핑 전압 VC @IPP(V) |
최대 정점 맥박 전류 난PP(A) |
최대 뒤집어 누출난R @VRWM (μA) |
|||
| 유니 | 2개 | Uni | 2개 | 미니 | 맥스 | |||||
| ∙ | 5.0SMDJ8.0CA | ∙ | 5BDP | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 367.60 | 100 |
| 5.0SMDJ11A | 5.0SMDJ11CA | 5PDX | 5BDX | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 277.47 | 800 |
| 5.0SMDJ12A | 5.0SMDJ12CA | 5PDZ | 5BDZ | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 253.77 | 800 |
| 5.0SMDJ13A | 5.0SMDJ13CA | 5PEE | 5BEE | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 234.88 | 500 |
| 5.0SMDJ14A | 5.0SMDJ14CA | 5PEG | 5BEG | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 217.67 | 200 |
| 5.0SMDJ15A | 5.0SMDJ15CA | 5PEK | 5BEK | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 206.97 | 100 |
| 5.0SMDJ16A | 5.0SMDJ16CA | 5PEM | 5BEM | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 194.23 | 50 |
| 5.0SMDJ17A | 5.0SMDJ17CA | 5PEP | 5BEP | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 182.97 | 20 |
| 5.0SMDJ18A | 5.0SMDJ18CA | 5PER | 5BER | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 172.95 | 10 |
| 5.0SMDJ19A | 5.0SMDJ19CA | 5PET | 5BET | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 164.07 | 10 |
| 5.0SMDJ20A | 5.0SMDJ20CA | 5PEV | 5BEV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 155.86 | 5 |
| 5.0SMDJ22A | 5.0SMDJ22CA | 5PEX | 5BEX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 142.25 | 5 |
| 5.0SMDJ24A | 5.0SMDJ24CA | 5PEZ | 5BEZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 129.82 | 5 |
| 5.0SMDJ26A | 5.0SMDJ26CA | 5PFE | 5BFE | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 119.95 | 5 |
| 5.0SMDJ28A | 5.0SMDJ28CA | 5PFG | 5BFG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 111.23 | 5 |
| 5.0SMDJ30A | 5.0SMDJ30CA | 5PFK | 5BFK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 104.34 | 5 |
| 5.0SMDJ33A | 5.0SMDJ33CA | 5PFM | 5BFM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 94.75 | 5 |
| 5.0SMDJ36A | 5.0SMDJ36CA | 5PFP | 5BFP | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 86.92 | 5 |
| 5.0SMDJ40A | 5.0SMDJ40CA | 5PFR | 5BFR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 78.29 | 5 |
| 5.0SMDJ43A | 5.0SMDJ43CA | 5PFT | 5BFT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 72.77 | 5 |
| 5.0SMDJ45A | 5.0SMDJ45CA | 5PFV | 5BFV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 69.46 | 5 |
| 5.0SMDJ48A | 5.0SMDJ48CA | 5PFX | 5BFX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 65.25 | 5 |
| 5.0SMDJ51A | 5.0SMDJ51CA | 5PFZ | 5BFZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 61.29 | 5 |
| 5.0SMDJ54A | 5.0SMDJ54CA | 5PGE | 5BGE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 57.98 | 5 |
| 5.0SMDJ58A | 5.0SMDJ58CA | 5PGG | 5BGG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 53.95 | 5 |
| 5.0SMDJ60A | 5.0SMDJ60CA | 5PGK | 5BGK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 52.17 | 5 |
| 5.0SMDJ64A | 5.0SMDJ64CA | 5PGM | 5BGM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 49.03 | 5 |
| 5.0SMDJ70A | 5.0SMDJ70CA | 5PGP | 5BGP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 44.69 | 5 |
| 5.0SMDJ75A | 5.0SMDJ75CA | 5PGR | 5BGR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 41.74 | 5 |
| 5.0SMDJ78A | 5.0SMDJ78CA | 5PGT | 5BGT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 40.08 | 5 |
| 5.0SMDJ80A | 5.0SMDJ80CA | 5PGB | 5BGB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 38.97 | 5 |
| 5.0SMDJ85A | 5.0SMDJ85CA | 5PGV | 5BGV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 36.86 | 5 |
| 5.0SMDJ90A | 5.0SMDJ90CA | 5PGX | 5BGX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 34.59 | 5 |
| 5.0SMDJ100A | 5.0SMDJ100CA | 5PGZ | 5BGZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 31.17 | 5 |
| 5.0SMDJ110A | 5.0SMDJ110CA | 5PHE | 5BHE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 28.53 | 5 |
| 5.0SMDJ120A | 5.0SMDJ120CA | 5PHG | 5BHG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 26.17 | 5 |
| 5.0SMDJ130A | 5.0SMDJ130CA | 5PHK | 5BHK | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 24.16 | 5 |
| 5.0SMDJ140A | 5.0SMDJ140CA | 5PHB | 5BHB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 22.27 | 5 |
| 5.0SMDJ150A | 5.0SMDJ150CA | 5PHM | 5BHM | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 20.78 | 5 |
| 5.0SMDJ160A | 5.0SMDJ160CA | 5PHP | 5BHP | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 19.50 | 5 |
| 5.0SMDJ170A | 5.0SMDJ170CA | 5PHR | 5BHR | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 18.36 | 5 |
| 5.0SMDJ180A | 5.0SMDJ180CA | 5PHT | 5BHT | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 17.32 | 5 |
| 5.0SMDJ190A | 5.0SMDJ190CA | 5PHV | 5BHV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 16.41 | 5 |
| 5.0SMDJ200A | 5.0SMDJ200CA | 5PHW | 5BHW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 9.26 | 5 |
| 5.0SMDJ220A | 5.0SMDJ220CA | 5PHX | 5BHX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 8.43 | 5 |
| 5.0SMDJ250A | 5.0SMDJ250CA | 5PHZ | 5BHZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 7.41 | 5 |
| 5.0SMDJ300A | 5.0SMDJ300CA | 5PJE | 5BJE | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 6.17 | 5 |
| 5.0SMDJ350A | 5.0SMDJ350CA | 5PJG | 5BJG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 5.29 | 5 |
| 5.0SMDJ400A | 5.0SMDJ400CA | 5PJK | 5BJK | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 4.63 | 5 |
| 5.0SMDJ440A | 5.0SMDJ440CA | 5PJM | 5BJM | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 4.21 | 5 |
응용 프로그램:
소형 전원 공급 보호 스위치, POS 기계, 번개 차단기, 빌딩 인터컴, 모니터링 시스템, 주차 카드, 전송 시스템, 도구, 계정, 통신 제품,제어판GPS 네비게이터
| 최대 등급 (TA=25°C, 다른 표시가 없는 한) | |||
| 매개 변수 | 기호 | 가치 | 단위 |
| 피크 펄스 전력 분산 10/1000μs 파형 (그림 1) (참고 1), (참고 2) | PPPM | 5000 | W |
| 10/1000μs 파형의 피크 펄스 전류 (Peak Pulse Current) | 난PP | 다음 표 참조 | A |
| T에서 무한 히트 싱크에 전력 분산L=75°C | PM ((AV) | 6.5 | W |
| 피크 전류, 8.3ms 단일 반 사이스 파동 (3번 참고) | 난FSM | 300 | A |
| 단방향 전압의 최대 순간 전압 25A (4번 참고) | VF | 30.5/5.0 | V |
| 작동 접점 및 저장 온도 범위 | TJ, TSTG | -55 ~ +150 | °C |
|
참고: 1반복되지 않는 전류 펄스, 그림 3에 따라 T 이상A= 25°C, 그림 2 2각 터미널에 5.0mm x 5.0mm (0.03mm 두께) 구리 패드에 장착됩니다. 3. 8.3ms 단일 반 시노파 또는 동등한 제곱파, 작업 주기는 1분당 최대 4개의 펄스입니다. 4VFV의 경우 < 3.5VBR< 200V 및 VFV의 경우 < 6.5VBR> 201V |
|||
