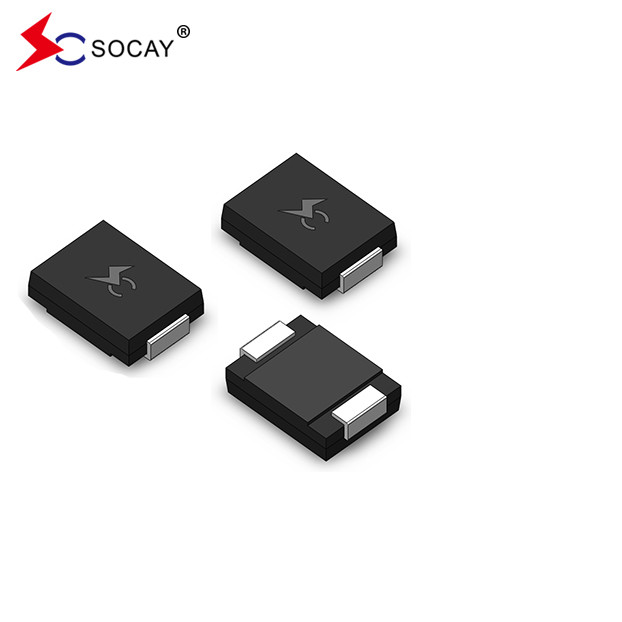

소매 부품 다이오드 TVS 다이오드 15VWM 24.4VC DO214AB SMDJ SMDJ15CA
데이터 셰이트:SMDJ_v2107.1.pdf
TVS 다이오드 최대 부품 등급 (TA=25°C 다른 표시가 없는 한):
| TVS 구성 요소 매개 변수 | 기호 | TVS 구성 요소 가치 | 단위 |
| 컴포넌트 TVS 피크 펄스 전력 분사 10/1000μs 파형 (그림 1) (참고 1) (참고 2) |
PPPM |
3000 |
와트 |
| 컴포넌트 TVS 10/1000μs 파형의 최고 펄스 전류. (참고1, 그림 3) | 난PP | 다음 표 참조 | 앰프 |
| TVS 부품 TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVSL=75°C | PM ((AV) | 6.0 | 와트 |
| 피크 전류, 8.3ms 단일 반 사이스 파동 (3번 참고) | 난FSM | 300 | 앰프 |
| 단방향 전압의 최대 순간 전압 25A (4번 참고) |
VF |
30.5/5.0 |
전압 |
| TVS 구성요소 작동결과 및 저장 온도 범위 | TJ, TSTG | -55 ~ +150 | °C |
참고:
1반복되지 않는 전류 펄스, 그림 3에 따라 T 이상A= 25°C, 그림 2
2각 터미널에 5.0mm x 5.0mm (0.03mm 두께) 구리 패드에 장착됩니다.
3. 8.3ms 단일 반 시노파 또는 동등한 제곱파, 작업 주기는 1분당 최대 4개의 펄스입니다.
4VFV의 경우 < 3.5VBR< 200V 및 VFV의 경우 < 6.5VBR> 201V
