SMDJ75A TVS 다이오드 보호 회로판 PCB 장치 수동 부품

SMDJ75A TVS 다이오드 보호 회로판 PCB 장치 수동 부품

SMDJ75A TVS 다이오드 데이터 셰이트:SMDJ_v2107.1.pdf

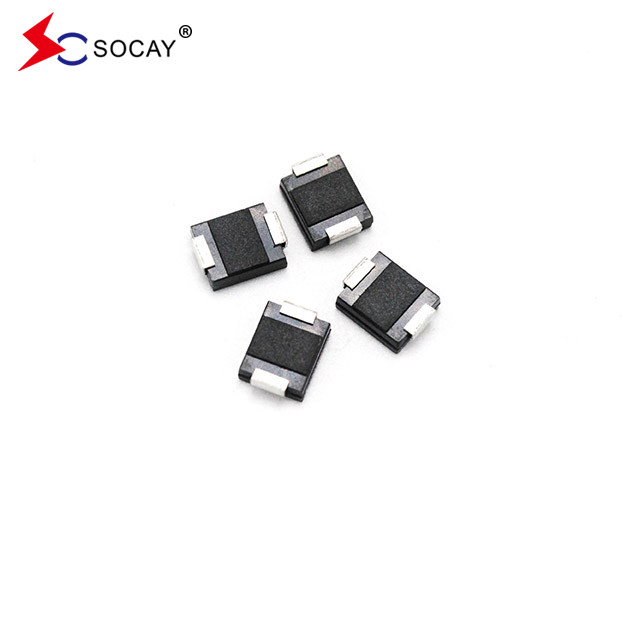

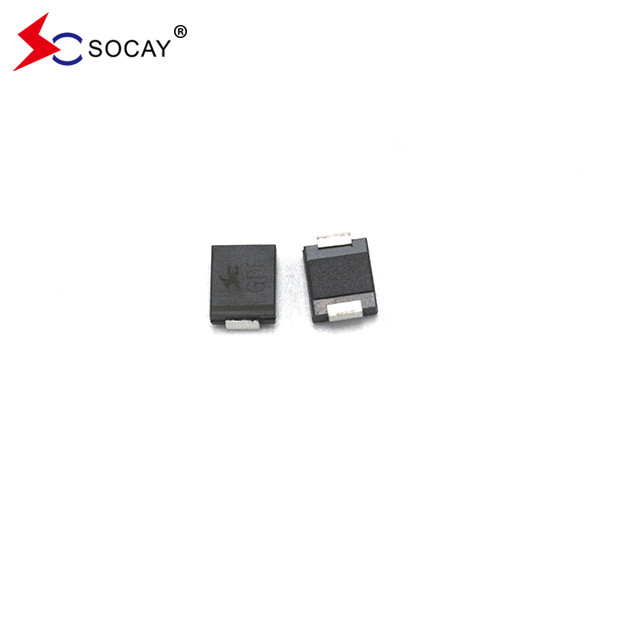

SMDJ75A TVS 다이오드

SMDJ75A TVS 다이오드는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.단방향 전압은 25A에서 최대 순간 전압은 3입니다.0.5/5.0 볼트

SMDJ75A TVS 다이오드 특징:

• SMDJ75A TVS 다이오드는 보드 공간을 최적화하기 위해 표면 장착 애플리케이션에 적합합니다.
• SMDJ75A TVS 다이오드는 낮은 누출을 가지고 있습니다
• SMDJ75A TVS 다이오드는 단방향 단위입니다
• SMDJ75A TVS 다이오드는 유리 패시베이트 연결입니다.
• SMDJ75A TVS 다이오드는 낮은 인덕턴스를 가지고 있습니다.
• SMDJ75A TVS 다이오드는 우수한 클램핑 능력을 가지고 있습니다.
• SMDJ75A TVS 다이오드의 최고 전력 능력 10 × 1000μs 파형 반복 속도 (근무 주기):00.01%는 3000W입니다.
• SMDJ75A TVS 다이오드의 빠른 반응 시간: 일반적으로 0 볼트에서 VBR 미니 1.0ps 미만
• SMDJ75A TVS 다이오드의 전형적인 IR는 12V 이상 5μA 미만이다.
• 높은 온도 용접: 260°C/40초
• 전형적인 최대 온도 계수 ΔVBR = 0.1% × VBR@25°C× ΔT
• 플라스틱 패키지는 서너라이터 실험실 연화 94V-0
• 매트 틴 납 없는
• SMDJ75A TVS 다이오드의 할로겐이 없고 RoHS가 준수됩니다
• 전형적인 장애 모드는 과다 지정 된 전압 또는 전류에서 짧습니다
• 머스크 테스트는 JEDEC JESD201A를 기준으로 표 4a 및 4c에 따라 수행됩니다.
• SMDJ75A TVS 다이오드의 IEC-61000-4-2 ESD 15kV ((공기), 8kV (연결)
• IEC 61000-4-2 (IEC801-2) 에 따른 데이터 라인의 ESD 보호
• IEC 61000-4-4 (IEC801-4) 에 따라 데이터 라인의 EFT 보호
