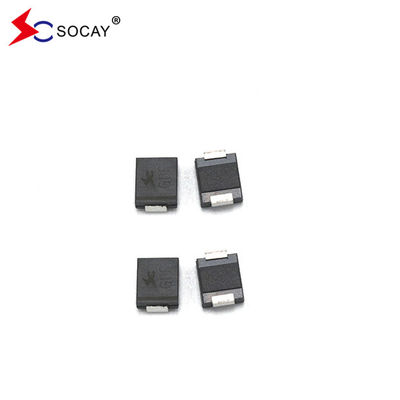

TVS 다이오드 SMDJ 트랜지전압 억제 디오드 SMDJ36A
데이터 셰이트:SMDJ_v2107.1.pdf
SMDJ TVS 다이오드 특징:
u SMDJ TVS는 보드 공간을 최적화하기 위해 표면 장착 응용 프로그램에서 사용할 수 있습니다.
u SMDJ TVS의 누수가 낮습니다.
u 이 SMDJ TVS는 일방적인 부품입니다.
u 유리 비활성화 연결
u 인덕턴스도 낮습니다
u SMDJ TVS는 우수한 클램핑 능력을 가지고 있습니다
u 3000W 10 × 1000μs 파형에서의 최고 전력 능력 반복 속도 (근무 주기):00.01%
u 빠른 응답 시간: 일반적으로 0 볼트에서 VBR 미니에서 1.0ps 미만
u SMDJ TVS의 전형적인 IR는 12V 이상의 5μA 이하입니다.
u 높은 온도 용접: 260°C/40초
u 전형적인 최대 온도 계수 ΔVBR = 0.1% × VBR@25°C× ΔT
u 플라스틱 패키지 인더라이터 실험실 연화 94V-0
u 매트 틴 납 없는
u SMDJ TVS는 할로겐이 없고 RoHS에 적합합니다.
u 전형적인 고장 모드는 과다 지정 된 전압 또는 전류에서 짧습니다.
u 머스크 테스트는 JEDEC JESD201A를 기준으로 표 4a 및 4c에 따라 수행됩니다.
u IEC-61000-4-2 ESD 15kV ((공기), 8kV (연결)
u SMDJ TVS의 IEC 61000-4-2 (IEC801-2) 에 따라 데이터 라인의 ESD 보호
u IEC 61000-4-4 (IEC801-4) 에 따라 데이터 라인의 EFT 보호
|
SMDJ TVS 부품 번호 |
SMDJ TVS 표시 |
SMDJ TVS 역 정지전압 VRWM (V) |
SMDJ TVS 정전 전압 VBR (V) @IT |
SMDJ TVS 테스트 전류 IT (mA) |
SMDJ TVS 최대 클램핑 전압 VC @IPP (V) |
SMDJ TVS 최대 픽 펄스 전류 IPP (A) |
SMDJ TVS 최대 역 누출 IR @VRWM (μA) |
|||
|
유니 |
2개 |
유니 |
2개 |
미니 |
맥스 |
|||||
| SMDJ36A | SMDJ36CA | PFP | DFP | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 51.64 | 5 |
| SMDJ40A | SMDJ40CA | PFR | DFR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 46.51 | 5 |
| SMDJ43A | SMDJ43CA | PFT | DFT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 43.23 | 5 |
