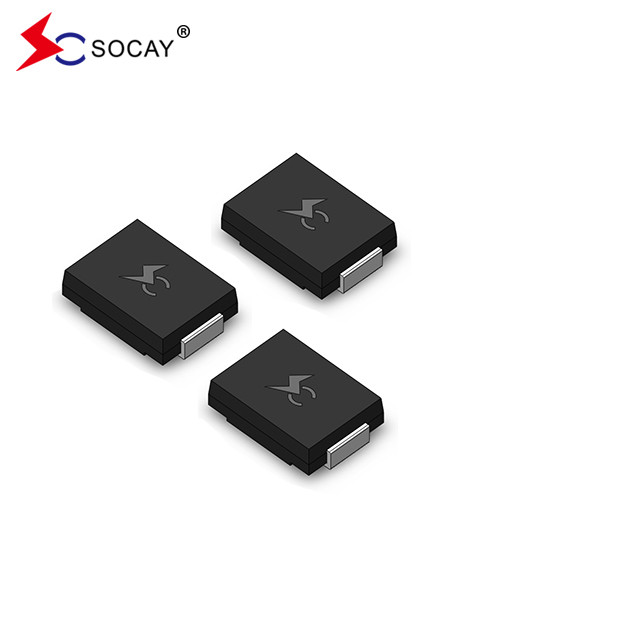

새로운 원본 SMCJ ESD 억제기 TVS 다이오드 DO-214AB SMCJ90CA
데이터 셰이트:SMCJ_v2107.1.pdf
표면 장착 일시적 전압 억제기 (TVS) 설명:
표면 마운트 일시적 전압 억제기 (TVS) 는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다..
표면 장착 일시적 전압 억제기 (TVS) 특징:
u SMCJ90CA는 보드 공간을 최적화하기 위해 표면 장착 애플리케이션에 적합합니다.
유출량은 매우 낮습니다.
u 양방향 단위 부품
u 유리 비활성화 연결
uCJ SM90CA의 인덕턴스는 낮습니다.
u 그것은 훌륭한 클램핑 능력을 가지고 있습니다
u 10 × 1000μs 파형에서의 최고 전력 능력 반복 속도 (근무 주기):00.01%는 1500W입니다.
u SMCJ90CA의 빠른 반응 시간: 일반적으로 0 볼트에서 V까지 1.0ps 미만BR분
u 전형적 IR12V 이상 5μA 이하
u 높은 온도 용접: 260°C/40초
u 전형적인 최대 온도 계수 ΔVBR= 0.1% × VBR@25°C× ΔT
u 플라스틱 패키지 인더라이터 실험실 연화 94V-0
u 매트 틴 납 없는
u SMCJ90CA는 할로겐이 없고 RoHS에 적합합니다.
u 전형적인 고장 모드는 과다 지정 된 전압 또는 전류에서 짧습니다.
u 머스크 테스트는 JEDEC JESD201A를 기준으로 표 4a 및 4c에 따라 수행됩니다.
u IEC-61000-4-2 ESD 15kV ((공기), 8kV (연결)
u SMCJ90CA의 IEC 61000-4-2 (IEC801-2) 에 따라 데이터 라인의 ESD 보호
u IEC 61000-4-4 (IEC801-4) 에 따라 데이터 라인의 EFT 보호
