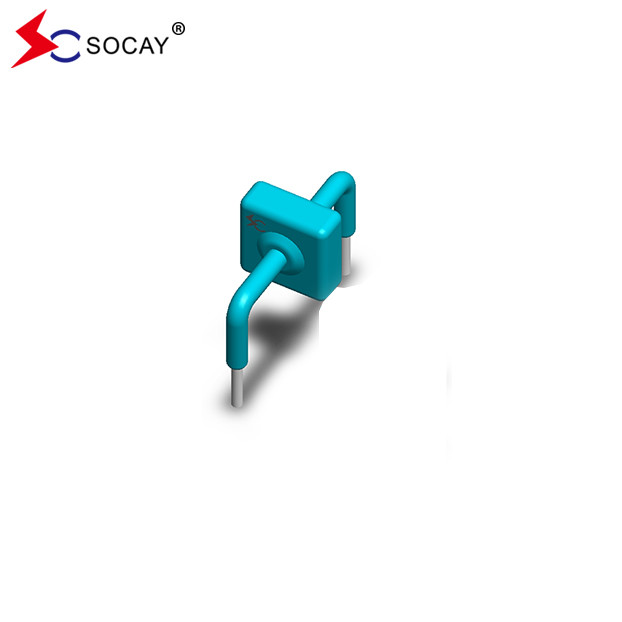

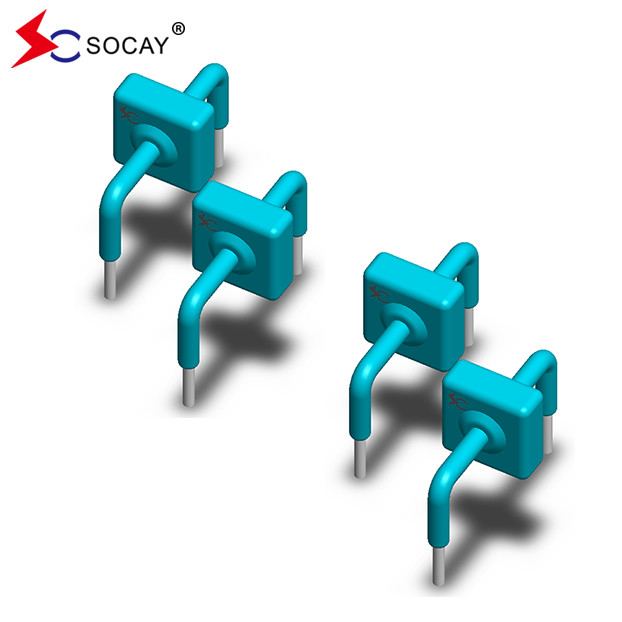

SOCAY 방사성 납 TVS 다이오드 KB-058 블루 파우더 급증 억제기 6KA
데이터 셰이트:KB_v2111.pdf
선택 방법
1고객의 제품, 작동 전압, 애플리케이션 포트, 보호 수준을 알기 위해.
2장치의 VRWM (운동 전압) 값 ≥ 고객의 회로에서 정상 작동
3.VC (클램프 전압) 값 < 백엔드 칩의 최대 전압
4장치의 패키지와 전력을 선택하여 응용 포트 및 보호 수준을 선택합니다.
설명:
TVS 튜브는 반도체 및 민감한 장치, 일반적으로 다이오드 보호에 널리 사용됩니다. 그들은 빠른 응답 시간 (PS 수준), 작은 크기,높은 일시 펄스 억제 능력과 낮은 클램핑 전압.
| 부문 번호 | 역 정지 전압 | 분사 전압 | 테스트 전류 | 전류 등급 | 최대 클램핑 전압 | 뒤집어 누출 | |
| VAC ((V) | VDC ((V) | VBR(V) MIN.@IT | 난T (mA) | 난PP8/20μs(KA) | VC(V) @IPP | 난R (μA) @VDC | |
| KB-012 | 8.5 | 12.8 | 14 | 10 | 6 | 28 | 20 |
| KB-015 | 11 | 15 | 17 | 10 | 6 | 30 | 20 |
| KB-020 | 14 | 20 | 22 | 10 | 6 | 40 | 20 |
| KB-025 | 17 | 25 | 28 | 10 | 6 | 50 | 20 |
| KB-030 | 21 | 30 | 33 | 10 | 6 | 60 | 20 |
| KB-042 | 30 | 42 | 47 | 10 | 6 | 77 | 20 |
| KB-058 | 40 | 58 | 64 | 10 | 6 | 110 | 20 |
| KB-066 | 45 | 66 | 70 | 10 | 6 | 125 | 20 |
| KB-076 | 54 | 76 | 83 | 10 | 6 | 135 | 20 |
| KB-100 | 72 | 100 | 110 | 10 | 6 | 165 | 20 |
| KB-133 | 100 | 133 | 147 | 10 | 6 | 220 | 20 |
| KB-170 | 130 | 170 | 180 | 10 | 6 | 260 | 20 |
| KB-190 | 145 | 190 | 200 | 10 | 6 | 290 | 20 |
| KB-200 | 150 | 200 | 222 | 10 | 6 | 330 | 20 |
| KB-240 | 180 | 240 | 250 | 10 | 6 | 340 | 20 |
| KB-275 | 210 | 275 | 300 | 10 | 6 | 435 | 20 |
| KB-300 | 230 | 300 | 330 | 10 | 6 | 470 | 20 |
| KB-380 | 275 | 380 | 401 | 10 | 6 | 520 | 20 |
| KB-430 | 310 | 430 | 440 | 10 | 6 | 625 | 20 |
분류
DIP:D0-41,DO-15,DO-201,P600
SMD:SOD-123 (SMF),DO-214AC (SMA),DO-214AA (SMB),DO-214AB (SMC)
전력:200W~30000W
반응시간 < 1PS, 펌핑 전압, 전압 제한 요소
| 매개 변수 | 기호 | 가치 | 단위 |
| 작동 요충지 | TJ | -55 ~ +150 | °C |
| 저장 온도 범위 | TSTG | -55 ~ +150 | °C |
| 현재 등급1 | 난PP | 6 | KA |
참고: | |||
| 무게 | 연락처 제조업체 |
| 케이스 | 에포시 인캡슐화 |
| 터미널 | 은으로 칠한 선, MIL-STD-750, 방법 2026에 따라 소금 |
